أود أن أشكر شركه جيجابايت-أورس على منحي تلك القطع لتقديم كل موهبتي وخبرتي المتواضعه في مراجعه اللوحه الأم AorusZ490 Pro Ax مع برويسيورCorI5-10600K وتمت بحمدالله وفضله
مراجعه اليوم مقسمه لأجزاء بحيث تسهل عليك الإنتقال من خلال المراجعه
- تعريف اللوحه الأم Aorus Z490 Pro Ax
- محتويات صندوق الوحه الأم Aorus Z490 Pro Ax
- المكونات الداخليه الأساسيه للوحه الأم Aorus Z490 Pro Ax
- مميزات اللوحه الأم Aorus Z490 Pro Ax
- البرامج المصاحبه للوحه الأم Aorus Z490 Pro Ax
- الإختبارات المصاحبه للوحه الأم Aorus Z490 Pro Ax
- تقييمنا للوحه الأم Aorus Z490 Pro Ax
1) تعريف اللوحه الأم
تعتبراللوحه في الفئه المتوسطه كسعر مقابل بوردات Master & Extreme واللي بتقدم لينا حلا متميز جدا من حيث الأداء مقابل سعر معقول (6200:6300) بحيث يلجء لها الكثير من المستخدمين لكي يحصل على سعر مقابل الأداء وتعتبر البورده من الفئات العليا من حيث (Intel Chipset)
بحيث ترتيب Chipset يكون من الأقل إلى الأعلى ولا بد من معرفتك إن في كل فئه من الفئات اللي هتشوفها حالا دي فيها الأعلى والأقل وهما (H-B-Z)
تأتي Aorus Z490 Pro Ax بسوكت LGA 1200 والذي يحمل إسم Comet Lake واللي من معماريه Skylake مع تغيير السوكت من LGA 1151 to LGA 1200 واللي داعمه ل الجيل العاشر والحادي عشر لكن مع بعض التحديثات بمعنى إن الجيل التاسع لم يكن داعم ل Hyper-Threading والجيل الحالي من (CorI3& CorI5& CorI7 and CorI9) وكذلك الجيل الحادي عشر من إنتل داعمين ل Hyper-Threading وأيضا تعتبر Aorus Z490 Pro Ax داعمه ل Pci Gen4 لكن لم يتم تفعيله في الجيل العاشر لمشاكل تقنيه خاصه ب Intel
تدعم Aorus Z490 Pro Ax تردد رام مع CorI7 and CorI9 حتى تردد 5000MHz مع كسر السرعه وايضا تدعم مع باقي البرويسسيرات من (CorI3&CorI5&Pentium and Celeron) تردد 2666MHz وده بسب إن البريسيور بدايه دعمه من 2666MHz ولذلك عند شرائك برويسيور من الجيل العاشر مع اي فئه لوحه من فئات H/B يكن أقصى دعم لها 2933MHz من اجل
(CorI7 and CorI9) ويكون تردد 2666MHz مع (CorI3&CorI5&Pentium and Celeron ) ولاتنسى إن فئات H/B لا تعتبر مناسبه من أجل كسر السرعه
2) محتويات صندوق اللوحه

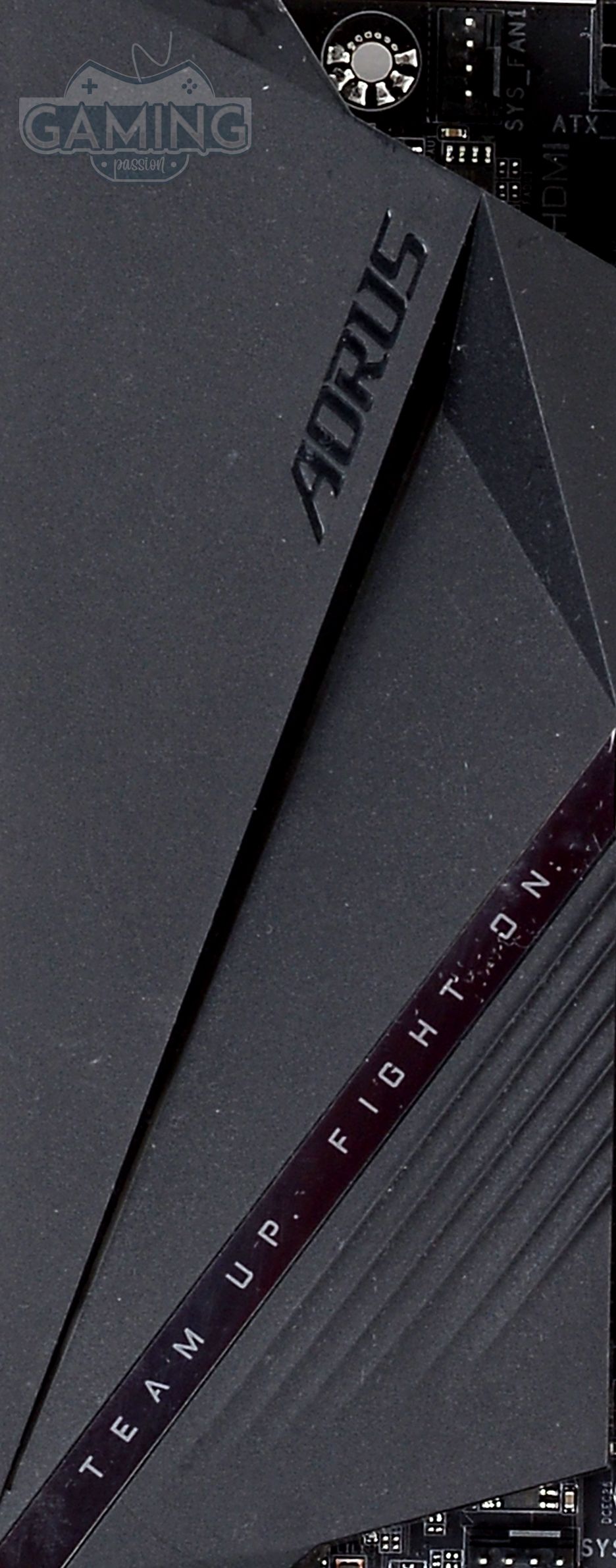

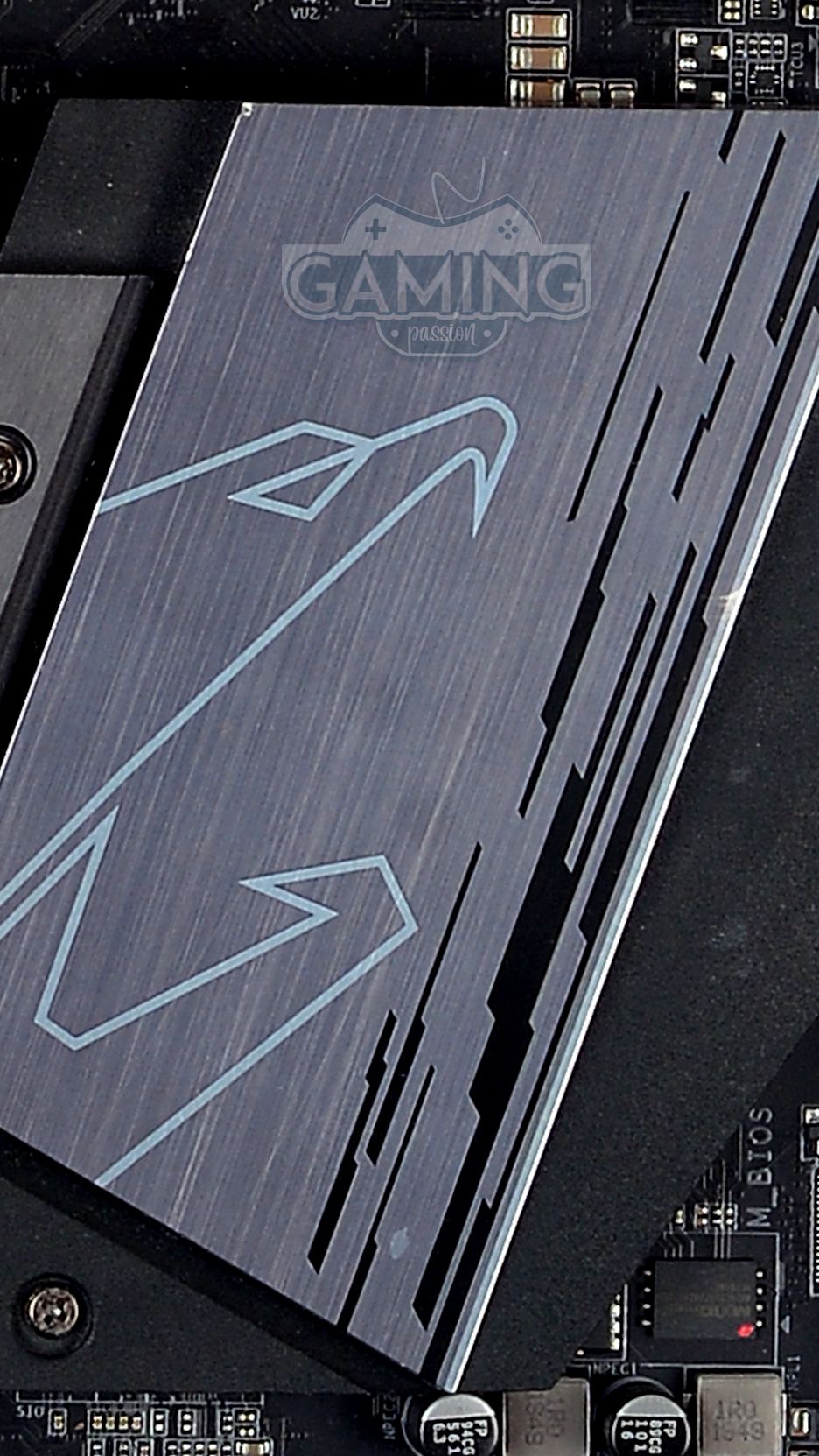

تتميز اللوحه الأم Aorus Z490 Pro Ax بشكل جمالي حلو جدا بحيث تجد في اعلى اللوحه غطاء بلاستيك مميز بعلامه Aorus المزينه بشريط لامع من أشهر عباره في Aorus for Gamers وهيا (TEAM UP FIGHT UP) ويتميز الغطاء البلاستيك بكونه خالي من بصامات الأصابع وايضا يحمي دوائر الطاقه والانابيب وهتلاقي تحت الكلمه خطوط مائله تظهر إضائات RGB
يحتوي صندوق اللوحه الأم Aorus Z490 Pro Ax على مساعدات لتوصيل باقي قطع الجهاز وايضا يحتوي على قطعه مميزه جدا وهنتكلم عليها بعدين وهيا 2Cables Of External Temperature Sensors
تحتوي على الهوائي الخاص ب Wi-Fi وكابلات Sata وهتلاقي إسطوانه التعريفات متعودين مع كتيب التعليمات مع علامه Aorus المميزه
4 مداخل ل Usb2 من اجل الماوس والكيبورد او اي شئ إضافي من هارد خارجي او فلاش من الجيل القديم او واصله شريط rgb مثبت سلوك الوايفاي Aorus SMA Antenna Connectors –مدخل واحد من HDMI – مدخل (Usb3.2 Gen2) مخصوص ل(Q-Flash Bios) اللي هنتكلم عنه بعدين – إحتوائها على 3 مداخل ل Usb 3.2 Gen1 – إحتوائها على مدخل واحد Usb3.2 Gen2 – إحتوائها على مدخل Type-C Usb3.2 من اجل تسهيل شحن الموبايل او لتركيب الأجهزه الداعمه ل Type-C -إحتوائها على مدخل Intel lan2.5 – إحتوائها على منافذ الصوت.

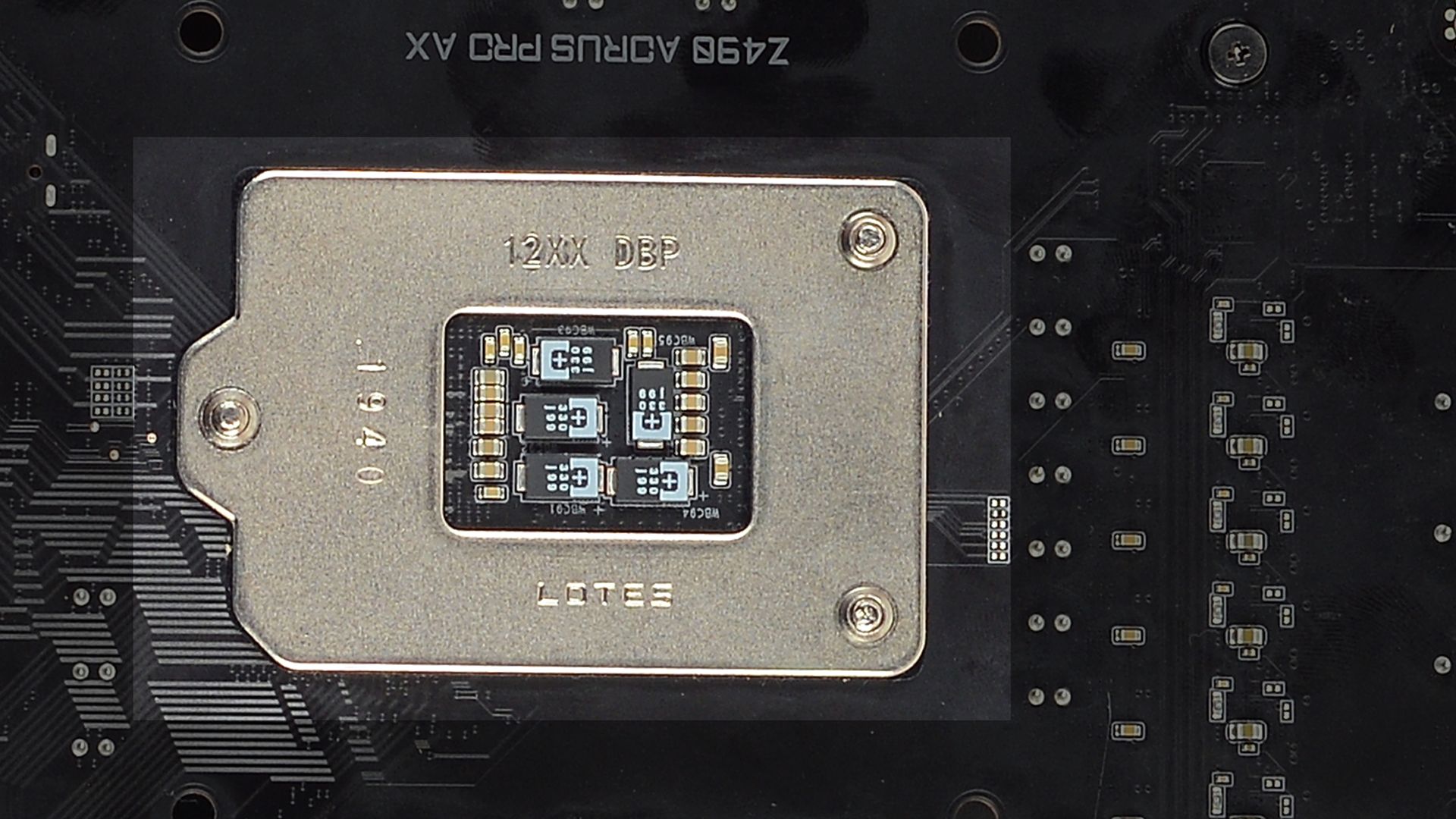

-الجزء الخلفي من اللوحه يتكون من قاعده البرويسيور الخلفيه من تاتنيوم بوليمر Tantalum Polymer
3) المكونات الداخليه الأساسيه للوحه

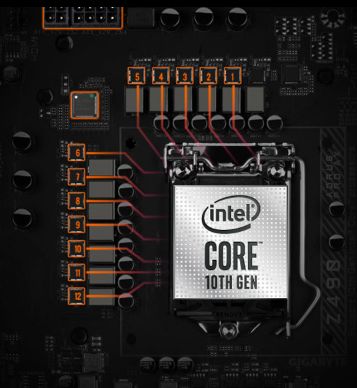

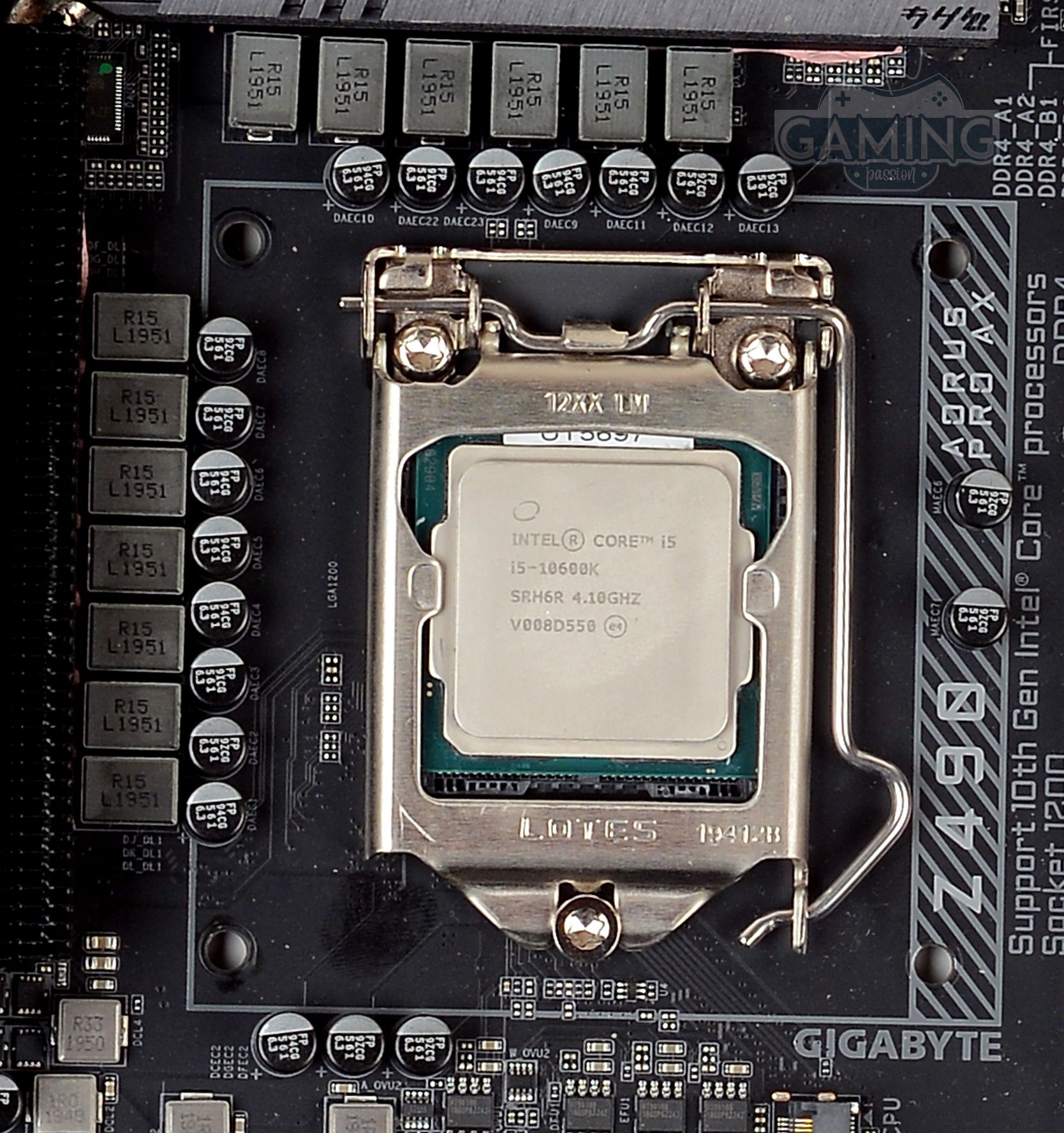

تحتوي للوحه الأم Aorus Z490 Pro Ax على 12 مرحله لطاقه بدون إستخدام مضاعفات واللي بتعطيك قدره من الأمبير تقدر ب 55 أمبير عن طريق الخوانق ويصاحب 12 مرحله ل الطاقه مرحله زياده بمعنى إحتوائها على 12+1 دائره طاقه بحيث دائره الطاقة الأخرى تكون خاصه بالرامات حيث إنها تدعم رامات (DDR4-5000MHz OC) يعني بتوصل ل التردد ده مع كسر السرعه والفائده الأكبر وجود دوائر الطاقه القويه لإعطائك أفضل تجربه مع محبي إنتل في الجيل العاشر صاحب 10Cores وتكون لوحتنا مصحوبه ب مكثفات من Tantalum Polymer تسمح هذه المكثفات بضجيج إشارة

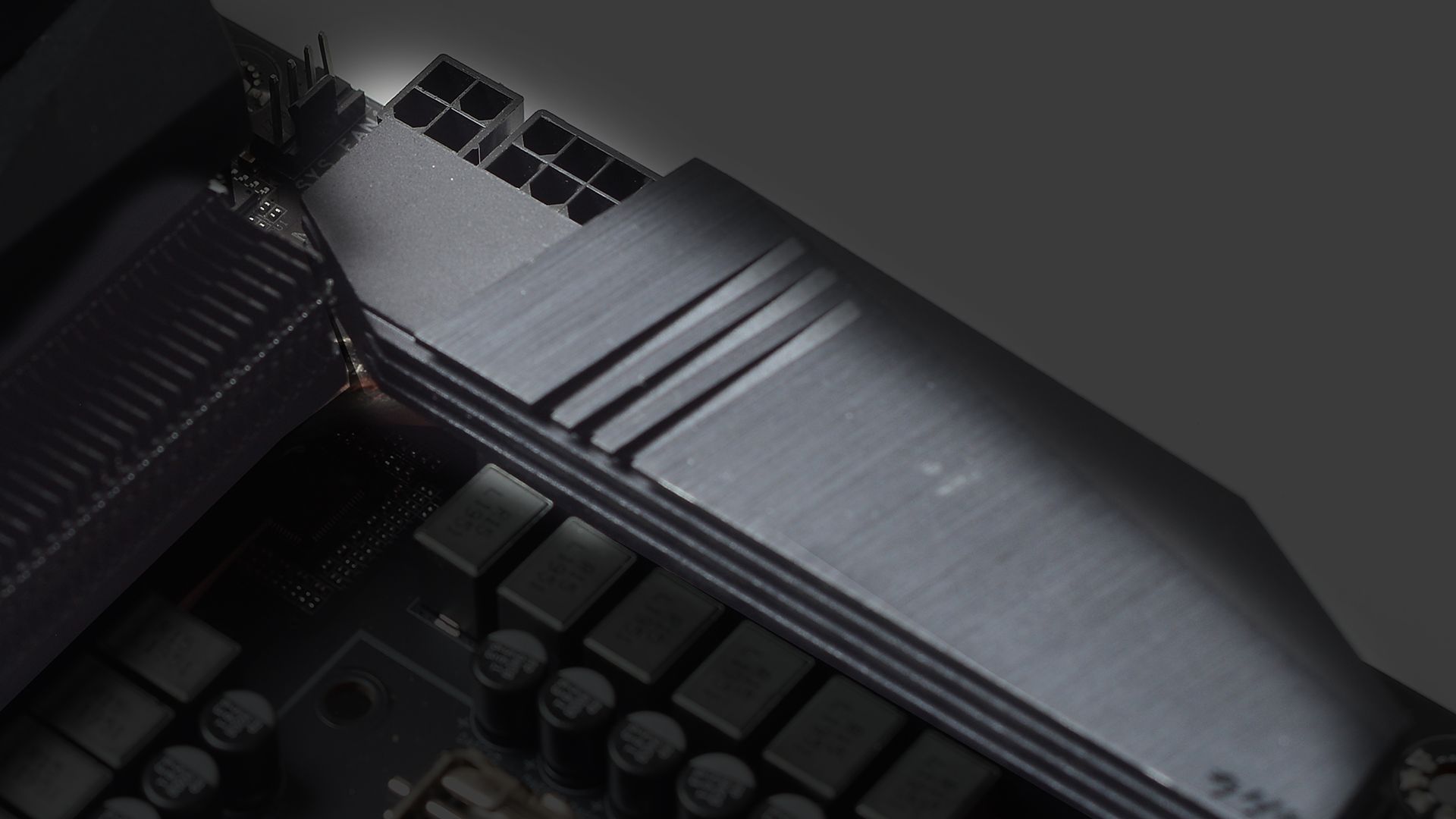

مع وجود مراحل طاقه عاليه نحتاج تبريد عالي وتتميز اللوحه ب وجود Fins Array II Heatsink بتكون ملامسه جدا ل HeatPipeII وهنتكلم بشكل مفصل أكثر عن إزاي Aorus ساعدتنا في إننا نحافظ على اللوحه من إرتفاع درجه الحراره (التبريد الخاص باللوحه والمحتويات من M.2 )
التبريد
هنتكلم في نقطه التبريد شويه علشان نوضح بس كل قطعه إنت تطمن بيها إزاي على الجهاز بتاعك في التبريد

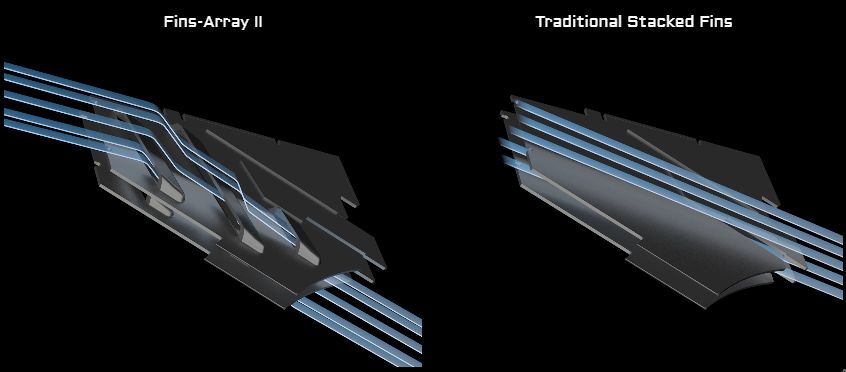

Fins Array II |
استخدام Fins Array (الزعانف) بتزيد من مساحه السطح بنسبه 300% بعكس الوحات اللي بتستخدم Heatsink تقليدي. |

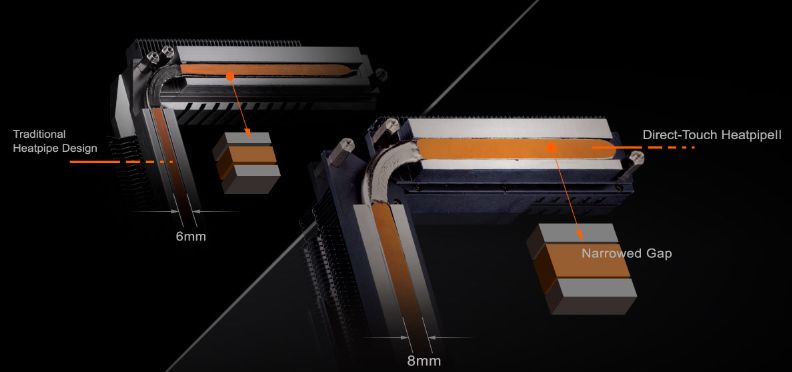

Direct Touch Heatpipe II |
أنبوب حراري يصل طوله 8MM مصنوعه بطريقه جديده اللي بتخلي المسافه بين -الفايده مساعده نوعيه الأنابيب الجديده Direct Touch Heatpipe لنقل الحراره من Mosfet من اجل تقليل درجه الحراره |

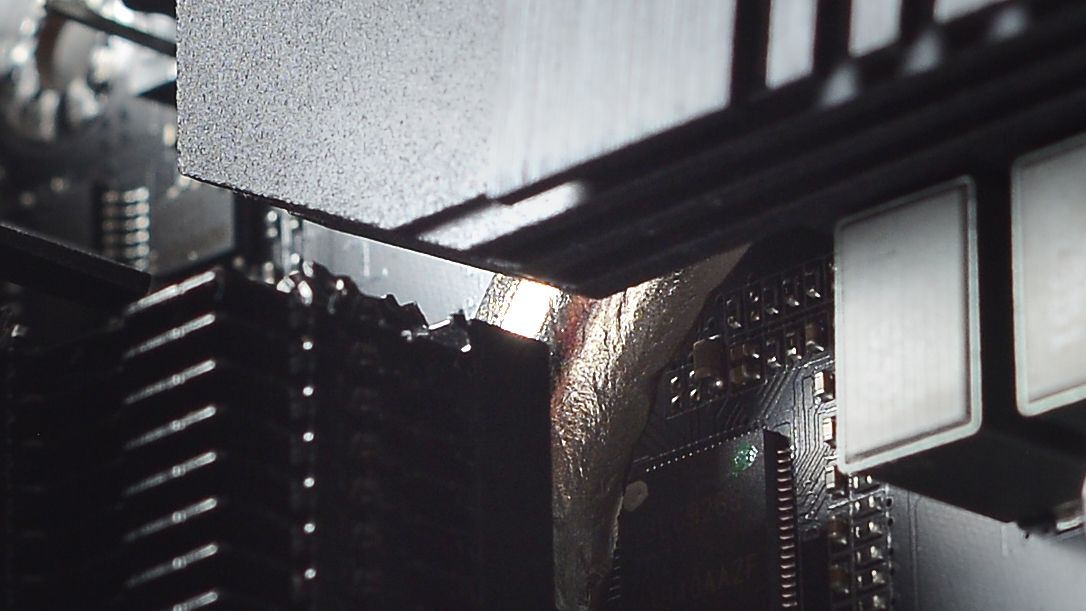

Laird 5W/mk Thermal Pad |
عباره عن وسادات توصيل حراري بسمك 1.5 ملي وقدره التوصيل مقدارها 5 وات /مللي كلفن . (الفايده هنا بقى إنها تمكنها نقل درجه الحراره بقدره 4 مرات ضعف الواسادات الحراريه التقليدية في نفس الوقت) . |

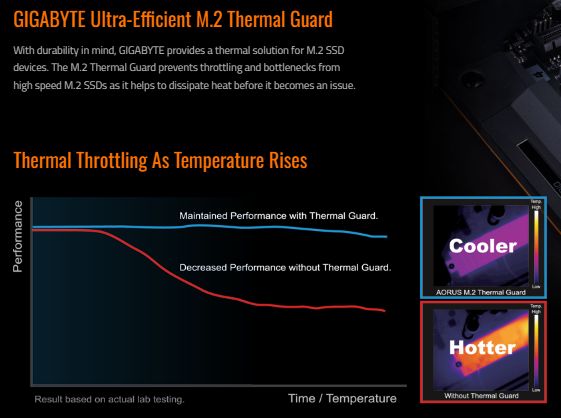

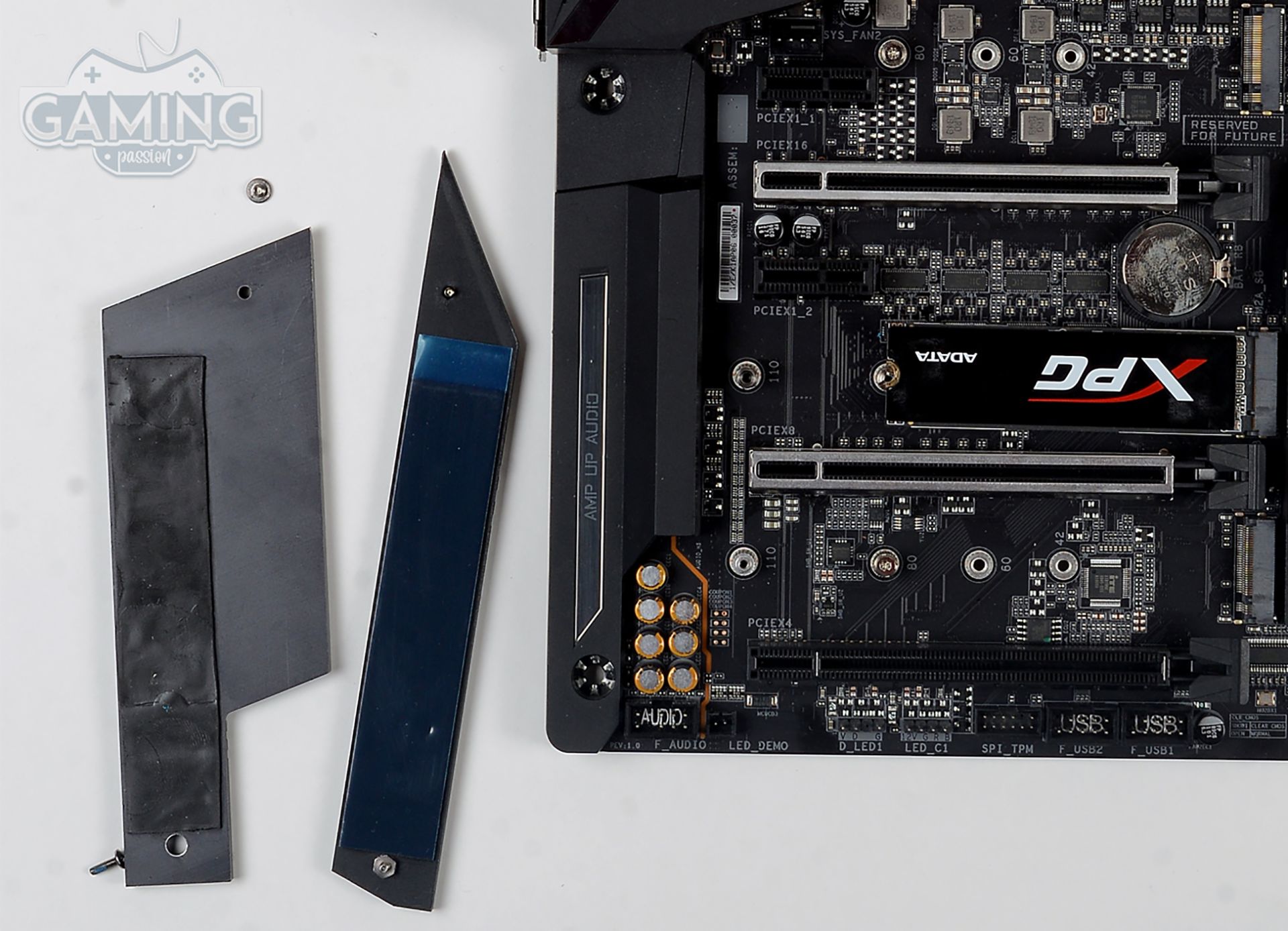

2X-M.2-For Pci3 Thermal Guard |
عباره عن 2 واقي من درجه الحراره العاليه الخاصه ب M.2 SSD NVME Pci3 . {الفايده اللي هتنفعنا إنه هيحمينا من درجه حرارهM.2 لانه بيجي بمساحات عاليه وده طبعا بيزود معانا درجه الحراره وخصوصا لو M.2 مش فيه Thermal Guardخاص بيه . Aorus Nvme M.2 256 Rgb طب واللي مش بيحتوي مثال Gigabyte NVME M.2 256 GB طب وايه اللي يحصل لو درجه الحراره ارتفعت ومش فيه Thermal Guard إيه اللي هيحصل ؟ هيصحل بكل بساطه حاجه إسمها Throttling وده بيبقى بسب الإرتفاع العالي في درجه الحراره في M.2 } |

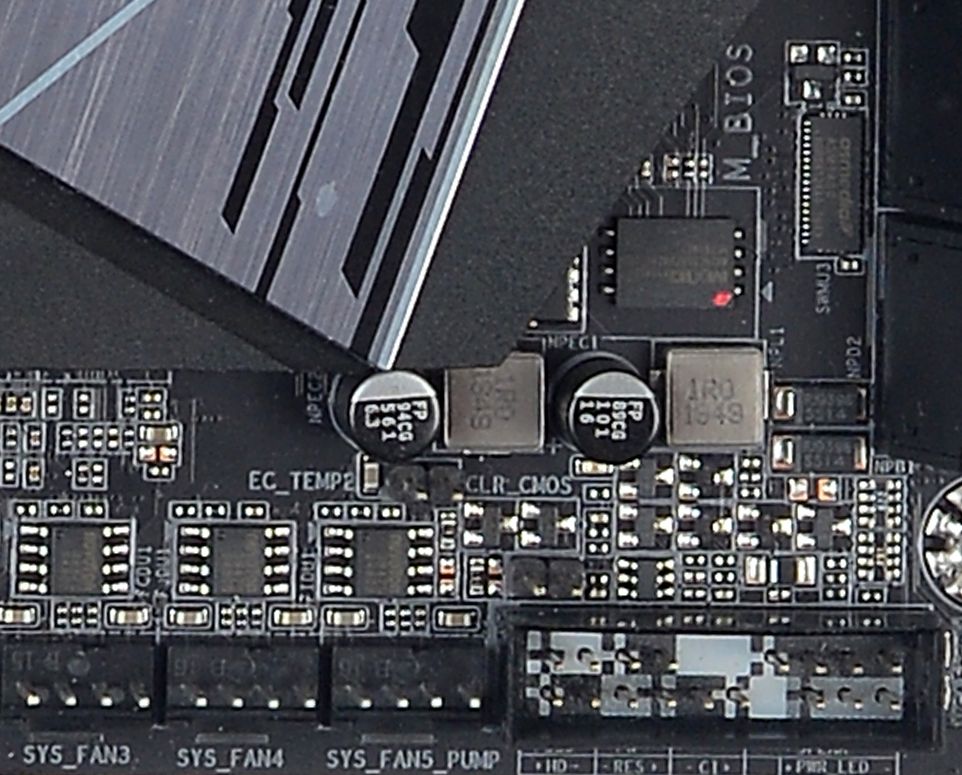

Smart Fan |

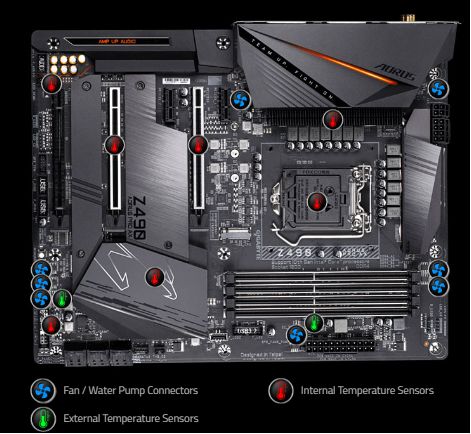

تحتوي Aorus Z490 Pro Ax على 1- 8 أماكن خاصه بتوصيل مرواح زياده ويوجد منها لتوصيل وصلات المبرد الخاص بالبرويسيور سواء مائي او هوائي في الكيسه وفائده وجود اكثر من واحد خلاف الخاص بالكولر الخاص بالبرويسيور لتركيب المرواح وذلك لزياده التبريد وتحسين air flow حيث يتواجد اماكنها (جانب 24 بن الخاص باللوحه وأسفل بجانب كابلات الكيسه وأيضا بجانب 16 بن الخاص بالبرويسيور وايضا بجانب البرويسيور ) 2- 7 اماكن Internal Temperature Sensors 3- مكانين من اجل تركيب External Temperature Sensors
|
4) مميزات اللوحه
تتميز Aorus Z490 pro-Ax بمميزات متعدده من
Features |
Benefits |
Intel Wi-Fi 6 802.11ax and Bluetooth 5 |
الإستخدام عن طريق Aorus Antenna التي تتميز بكونها Having Multiple Angle وجود البلوتوث الذي يساعدك في نقل البيانات الخاصه بك بصوره رائعه جدا |
Intel 2.5GbE Lan |
عباره عن كارت LAN اللي متواجد في IO البورده ويتم التوصيل النت من خلال السلك (يساعدك كويس جدا في توصيل البيانات وتحسين سرعه النت وخصوصا مع رواتر VDSL) |

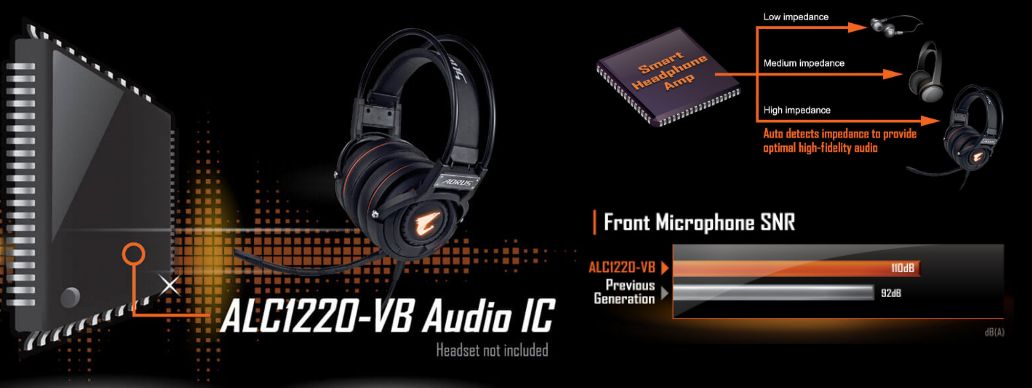

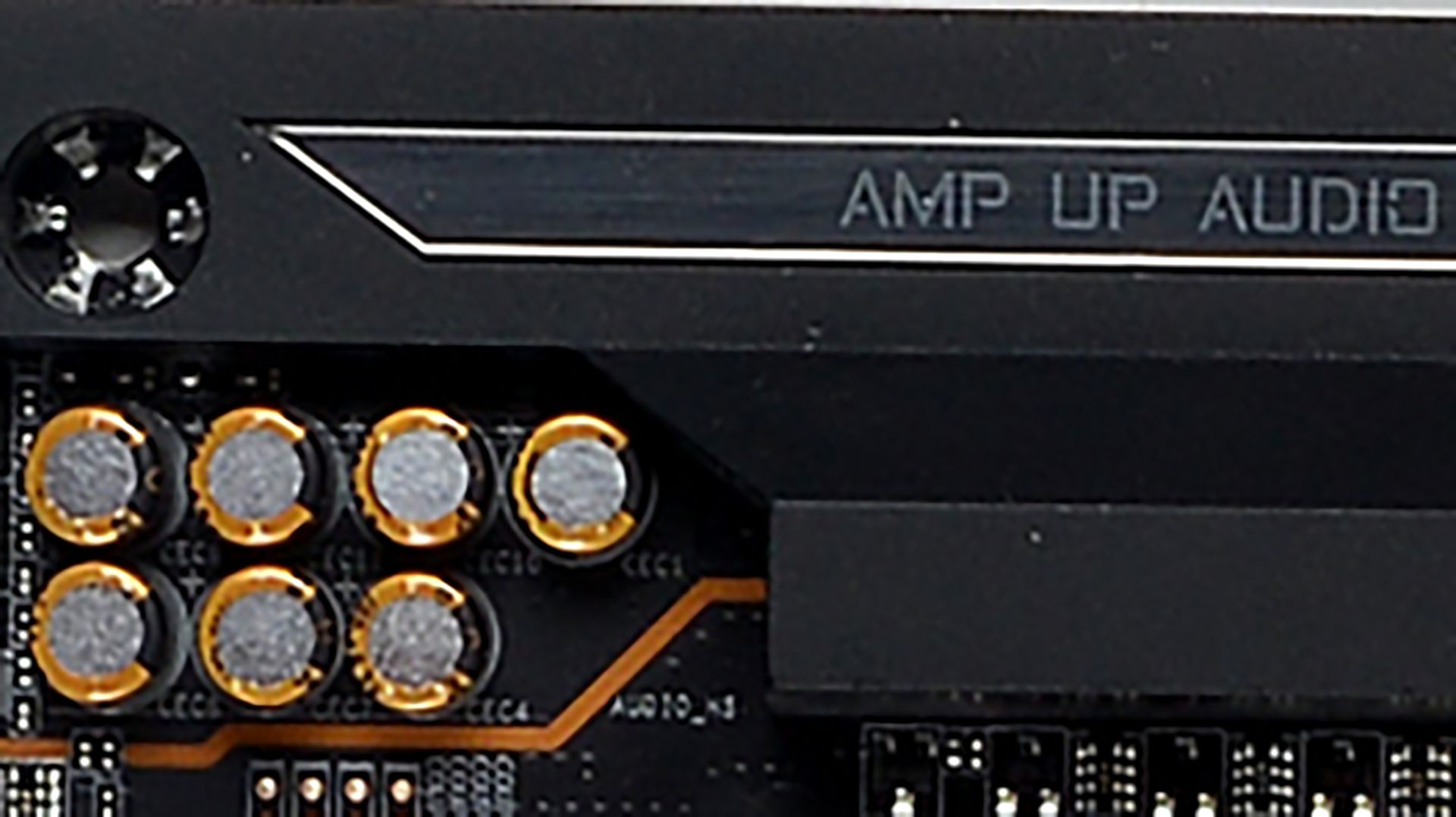

Alc1220-VB Immersive Gaming ViBes |
يتميز كارت الصوت المقدم من Aorus-Gigabyte في اللوحه بشريحه صوت |
Ram Sockets Can Handle 128 GB |
تحتوي Aorus Z490 Pro Ax على 4 سوكت رام حيث يصل القدره الإستيعابيه لكلا منهم 32 جيجا كقطعه واحده من الرام بس طبعا دي مش متاحه حاليا في مصر اللي موجود فقط قطعه 16جيجا |
Supporting XMP To 5000MHz of DDR4 Ram |
تدعم اللوحه تردد رام (5000MHz) مع كسر سرعه الرام الأصليه ويتميز كل سوكت من الاربعه كونهم ( Shielded) (بمعنى إنها تكون محميه من الفولاذ المقاوم للصدأ وأيضا تمنع اي تداخل محتمل في التفريغ الكهروستاتيكي يعني هنقلل الشحنات الساكنه اللي بتبقى في الرامات بسب عدم العزل ) اصبحت إنتل في الجيل العاشر داعمه لخاصيه Dual Channel ومعنى ذلك إن تركيب الرامات لابد ان يكون على هيئه Dual بمعنى السوكت 2 مع السوكت 4 و السوكت 1 مع السوكت 3 وهنا Aorus قررت تسمي الخاصيه دي لما تركب 4 رامات في 4 سوكت ب |
1Pci Gen4 |
عباره عن PCI Gen4 (يساعدك ف إنك تحصل على سرعه M.2 Gen4 كامله لكن لأسف إنتل في الجيل العاشر مش داعمه ل Gen4 بسبب عدم الإستقرار) |
2Pci Gen3 Type 22110 by thermal guard |
بحيث تستخدمه مع اي m.2 من الجيل الثالث وهتشوف نتايج الإختبارات في الصور |

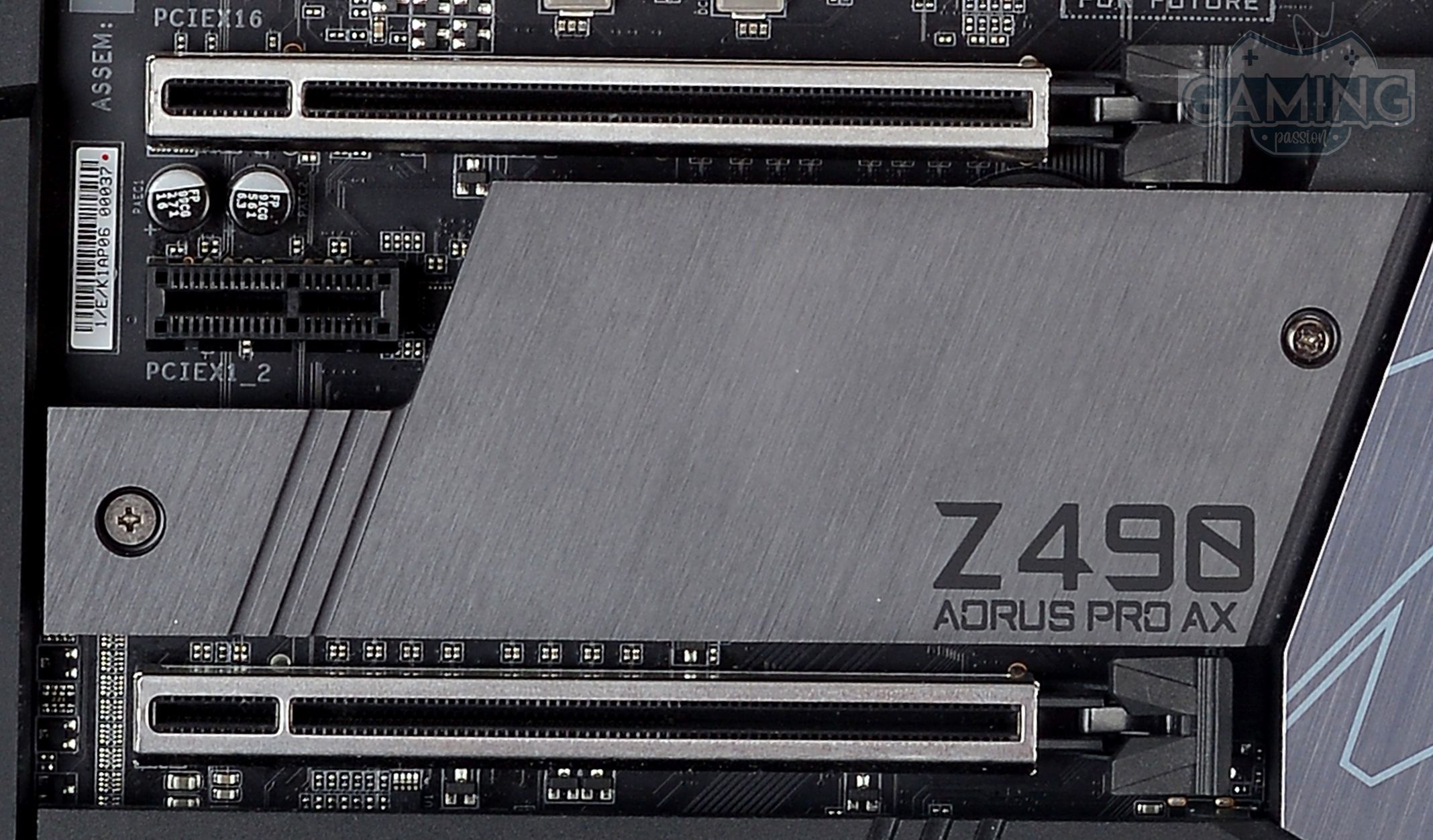

2Enforced Pci Express Hardware Gen4 |
تحتوي اللوحه على 2pci Express Gen3 لو انت ركبت كارت الشاشه فقط هتاخد السرعه كامله واللي هيا 16X طب لو إستخدمت واحد كارت شاشه والثاني مثلا SSD NVME يركب في مكان Pci هتنقسم السرعه على الأثنين بمعنى إن كل Pci سيحصل على سرعه مقدراها 8X |

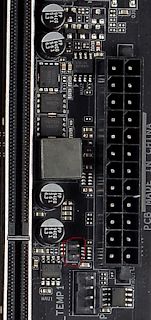

Solid Pin Connectors of power |
عباره عن الأماكن الخاصه بتركيب أسلاك الباور من كابل 24 بن وكابل 12 بن اللي بيجي عباره عن 8 بن 4 بن من أجل إستقرار الطاقه – طب ما معنى Solid Pin Connectors of power ؟ |
Diagnostic Leds |
وهيا عباره عن اربع Led تكون متوصله مباشره ب Bios حيث يبقى دليل على إن كل حاجه في الجهاز متوصله تمام وهما عباره عن (VGA-CPU-Boot-D-ram) توضيحا لذلك(إنك لو ركبت الجهاز وحبيت تتأكد من إن Rgb شغال او تتأكد إن الوصلات تمام بدون ماتركب كارت الشاشه هتلاقي VGA Led بتنور) |
Q-Flash Plus |
تعتبر Gigabyte-Aorus من أولى الشركات المصنعه في لوحتها Q-Flash Plus بحيث إنها دائما تهتم بمصلحه عملاؤها. Q-Flash: هوه عباره عن عمل بايوس للبورده بدون برويسيور ولا كارت شاشه ولا رامات.{الفائده تسهيل إنك تعمل Update Bios بدون الحاجه ل برويسيور او رام او كارت شاشه بحيث يكون أمن لو النور قطع هيبقى الجهاز ي أمان (كما في الصوره مكان Q-flash ) هنتكلم دلوقت إزاي نعمله! الموضوع سهل الاول هتنزل تعريف البايوس من موقع اللوحه Aorus Z490 Pro Ax وتحطه على فلاشه وتعيد تسميه اسم ملف البايوس إلى (gigabyte.bin لاتنسى لابد ان تكون الفلاش Format Fat32) -طب لو عاوز تعملRest Bios هتلاقي 2 بن إسمهم (CLR-CMOS) هتلمسهم بمفك بحيث ترجع (Bios) كما كان تاني |
5) برامج اللوحه
-هنتكلم عن البرامج الملحقه مع اللوحه الأم Aorus Z490 Pro AX اهتمت جيجابايت – أورس في الجيل الجديد من اللوحات من واجهه البايوس زي ماهتشوف في الصوره بحيث أصبحت اكثر تسهيلا على المستخدم وأفضل في إنك تقدر تتحكم في كل شئ تريده على واجهه (Bios)
-تتميز اللوحه الأم Aorus Z490 Pro Ax بمجموعه برامج التي تعتبر معتمده بشكل اكبر على برنامج أساسي يتم من خلاله تسطيب باقي البرامج (App Centre) اوتقوم بتسطيب الكل عن طريق الضغط على Express Install
-البرنامج الثاني System Information Viewer البرنامج المستخدم لكي تتحكم وتراقب درجات الحراره من المستشعرات المتواجده على اللوحه ويتطلب لتثبيته تثبيت (App Centre)
-البرنامج الثالث RGB Fusion البرنامج يأتي بإصداره الحديث (Version2) بحيث انه يتميز إنك تقدر تربط جميع أجزاء الجهاز اللي بتكون اللوحه داعمه لها عن طريقه لتحصل (Synch) مع البورده والأجزاء الأخرى لكي تحصل على تناسق واضح في الألوان
6) إختبارات اللوحه
هنبدء إختبار لوحتنا Aorus Z490 Pro Ac عن طريق المنصه الخاصه بينا واللي مكونه من
Motherboard: Aorus Z490 Pro Ac
Ram: Aorus 2×8 By 3600 MHz
CPU: CorI5-10600K by 6Cores, 12Threads by Base Clock: 4.10GHz
Max Turbo 4.8GHz
Cooler: Corsair A500
Power supply: E-vga G3-850W
Graphic Card: Gigabyte Rx5600XT Gaming Oc
Screen Resolution: 2560X1440 (QHD)
الظروف التي تمت فيها الإختبارات من درجه حراره الغرفه من 25-26 درجه طبقا لوقت الإختبارات بلإضافه انه تمت التجربه على مكتب وليس كيسه وذلك لإعطاء فرصه أكبر للتبريد
حابب قبل ما اتكلم على الإختبارات تمت على البورده من كسر سرعه البرويسيورنعرف بعض المصطلحات واللي منها :-
1) ماهوه كسر السرعه ؟
عباره عن الوصول لقيمه سرعه أعلى من القيمه الإفتراضيه وده دون المساس ب(Cores and Thread Number and Cash) بحيث يكون الكسر معتمد إعتمادا كليا على الجهد الكهربي مع التردد الأساسي اللي بيكون مع البرويسيور (Base Clock)
2)اهميه كسر السرعه؟
إنك ترقي من جهازك دون اللجوء لتغيير باقي قطع جهازك (بمعنى أوضح أنك معاك برويسيور داعم لكسر السرعه ومعاك كارت شاشه شغال معاك كويس وحابب تجدد كارت الشاشه واي تجديد هيعمل عنق زجاجه مع البريسيور فتلجئ لكسر سرعه البرويسيور علشان تمنع حصول عنق الزجاجه وتبقى عملت تحديث لجهازك دون اللجوء ل تغيير البرويسيور وكذلك المازر حسب جيل البرويسيور) وده يعتبر الغرض الأساسي من عمليه كسر السرعه ويلي ذلك الحصول على FPS أعلى وأيضا أداء أعلى في Render
3)متطلبات كسر السرعه؟
1-يكون البرويسيور داعم لكسر السرعه بمعنى يحمل الحرف K التي ترمز لكلمه (Unlocked)
2-ان تكون اللوحه داعمه لكسر السرعه كما ذكرنا من قبل تواجد من كل جيل ثلاث فئات سواء كان من Intel / Amd فلابد من إختيار أعلى فئه وهنا هنقول طبقا إنت هتحتاج كسر السرعه ليه ؟
-لو هتحتاج البورده من أجل الحصول على FPS يفضل الحصول على اول فئات Z بحيث إنك مش هتوصل لأعلى درجات الكسر (سوف تحصل على فرق FPS بما يقارب من 5-10 فريمات) وده يرجع ل الحاله الماديه لديك
-لو هتحتاج البورده للحصول على سرعه واداء اكبر في (Render) يفضل الحصول على الفئات المتوسطه من Z وإن كنت تود الحصول على أسرع وقت في (Render) وتحتاج كسر عالي يفضل الحصول على أعلى فئه من Z (سوف تحصل على فرق توقيت من 3-5 دقائق في كل عمليه تقوم بها ) وده يرجع ل الحاله الماديه لديك.
-لو هتحتاج البورده من أجل ترقيه جهازك وهنا هتحتاج الوصول لأعلى درجات الكسر بحيث إنك بتوصل بجيل البرويسيور ل الجيل الذي يليه من اجل إختفاء عنق الزجاجه فيفضل الحصول على أعلى فئات Z (وهنا طبقا لوجود عنق زجاجه في التجميعه الخاصه بك )
3-يجب توافر باورسبلاي طبقا لجيل البرويسيور المستخدم وانا أنصح بدايه من (650W) وفي الأغلب بيكون (Bronze or Gold) وذلك للحصول على إستقرار عالي أثناء كسر السرعه
4- يجب توافر مبرد محترم بحيث يقلل من درجات الحراره من عمليه كسر سرعه البرويسيور
5- لابد ان تكون الرام داعمه ل XMP اللي بتكون إختصار ل (Extreme Memory Profile) وذلك لكي تحصل على أفضل نتائج كسر السرعه وإستقرار عمليه كسر السرعه
6- يجب توافر كيس جيده من ناحيه التبريد وايضا (Air Flow)
4)أضرار كسر السرعه ؟
– التكلفه العاليه من شراء كولر وباورسبلاي كافي لعمليه الكسر وتغيير الكيسه في حاله إنها صغيره عند تركيب الكولر بمعنى إن الكيسه تكون (mini-mid tower) وليست فيها تهويه جيده
– درجات الحراره تكون عاليه جدا ولذلك لابد من أخذ في الإعتبار وجود تهويه جيده في الكيسه وإن لم تكن الكيسه الخاصه بك بها تهويه جيده يفضل التبديل من اجل الحصول على (airflow) من اجل التبريد
– خساره الجهاز من ناحيه اللوحه و البرويسيور في حاله عدم خبرتك في كسر السرعه فلابد ان تكون مع متخصص حتى تكون في أمان
عمليه الكسر
إليكم صوره منصه الكسر
في البدايه ده وضع البرويسيور في وضع الخمول
احب إني اعرفكم نتيجه M.2 Thermal Guard سواء في درجه القرائه و الكتابه ام درجه الحراره وقد قمنا بذلك بأكثر من برنامج
Crystal Disk Mark
ATTO Disk Benchmark
كما ذكرنا إننا نستخدم رامات Aorus مع اللوحه الرئيسيه Aorus Z490 Pro Ax هيا تدعم (XMP) ومع اللوحه فتدعم أيضا
Aorus Boost Memory ليصل تردد الرام مع تفعيل XMP and Aorus Boost Memory تلقائيا ل 3733MHz
CINEBENCH R15 & Aida 64
قمنا بعمليه الكسر المبدئي على تردد 4.8GHz بجهد كبدايه 1.230 ملي فولت إنظر ل النتائج في الصور والإختبار تم عن طريق برنامج aida64 وصلنا لدرجه حراره 62 درجه بعد إختبار لمده 24 دقيقه ودي درجه رائعه جدا
لزياده تأكيد الإختبار عملنا إختبار بواسطه برنامج CINEBENCH R15 على تردد 4.8GHz وتوصلنا لدرجه حراره 68 درجه وهذه درجه مقبوله جدا
حبينا نوصل لكسر سرعه البرويسيور على لوحه Aorus Z490 Pro Ax لسرعه 4.9GHz وذلك مع جهد 1.300 ملي فولت وذلك لوصول لإستقرار أثناء كسر السرعه وصلنا لدرجه حراره 66 درجه بعد إختبار 21 دقيقه وده شئ رائع
حبينا نوصل لكسر سرعه البرويسيور على اللوحه الرئيسيه Aorus Z490 Pro Ax لسرعه 5GHz وذلك مع جهد 1.380 ملي فولت وذلك لوصول لإستقرار أثناء كسر السرعه وصلنا لدرجه حراره 71 بعد نص ساعه من الإختبار وده شئ كويس جدا
وقد قمنا بزياده التأكيد على درجه الحراره بلإختبار عن طريق برنامج CineBench R15 نلاحظ مع الضغط في حاله Render توصلنا لدرجه حراره 84 درجه ودي درجه صعبه شويه في عمليه كسر السرعه وحبيت اتأكد عن النقطه الفاصله وهيا مع سرعه 5GHz ولذلك قمت بفصل التجربه لإن بكده اخر قدره Billing الخاص بالبرويسيور عند تردد 4.9GHz
1) تقييم اللوحه والملخص
1) الملخص
-تعتمد Aorus Z490 Pro Ax على دوائر طاقه محترمه جدا تتكون من 12+1 مرحلة طاقة مباشرة بقدرة 55 امبير لكل مرحلة بدون استخدام مضاعفات مع إستخدام الخوانق.
-تحتوي على نظام تبريد محترم لمحبي كسر السرعه مثل (Fins Array-Direct Touch Heatpipe –Smart Fan-M.2 Thermal Guard)
-تتميز Aorus Z490 Pro Ax بعده مميزات منها إحتوائها على شريحه صوت إحترافيه (ALC1220) ل محبي جوده الصوت النقي الذي يقدم تحسينات رائعه وإحتوائها على مميزات الإتصال الجديده ب (WIFI6) وايضا إيثرانيت 2.5GB مع بلوتوث مع أكثر من مكان ل USB3 وايضا دعمها ل Q-Flash Bios وايضا الدعم ل Usb Gen2 وايضا إحتوائها على M.2 Gen4 وايضا دعم تردد رام يصل ل 5000MHz مع كسر السرعه
-يأتي سعر اللوحه في السوق المصري في رنج (6200-6500) كنت اتمنى ان يكون سعرها في رنج (5800-6000)
2) التقييم
كما ذكرنا في الملخص المميزات التي تحتويها اللوحه والعيوب التي أريد ان اعلق عليها
-عدم وجود لوحه لإظهار الأخطاء .
-عدم وجود زر(Q-Flash Plus)على لوحه IO Shield
– قله (RGB) في اللوحه وخصوصا على Smart Fan والتي تعلوها علامه Aorus
– عدم وجود داعم مقوي لظهر اللوحه
3)التقيم الرقمي
-الأداء 9/10
-السعر 8/10
-المميزات 8/10
-التصميم 7.5/10
