مراجعة مبرد ARCTIC Liquid Freezer II 360 A-RGB

استكمالا لرحلتنا مع المبردات المائية نقدم اليوم لكم مراجعة مبرد ARCTIC Liquid Freezer II 360 A-RGB ونود أن نشكر شركة ARCTIC على منحها لنا المبرد من أجل  الاختبار.

نبذة عن شركة ARCTIC:

هي شركة ألمانية، متخصصة في صناعة حلول التبريد.

لا يوجد لها وكيل في مصر، أثبتت الشركة كفائتها في حلول التبريد سواء كان في المرواح أو التبريد من حيث المبردات مائية أو هوائية.

الشركة لاقت اقبال كثير من قبل المستخدمين المصريين خاصة بسبب المعجون الحراري MX4.

تميزت شركة Arctic أنها الشركة التي تعمل على تحسين أداء المبردات خاصتها بصورة تلقائية.

سبب تحسين الأداء بسبب آراء المراجعين المصريين والأجانب وهذا شئ ممتاز جدا.

يقسم محتوى مراجعة مبرد ARCTIC Liquid Freezer II 360 A-RGB لعدة نقاط:

1- تعريف المبرد.

2- منصة الاختبارات.

3- طريقة التركيب.

4- الاختبارات.

5- التقييم.

1- تعريف مبرد ARCTIC Liquid Freezer II 360 A-RGB:

تميزت مبردات شركة ARCTIC بتصنيع المبردات سواء المائية أم الهوائية، لدينا اليوم مراجعة مبرد ARCTIC Liquid Freezer II 360 A-RGB سنرى مدى كفاءة المبرد وهل يسحق كل مايقال عنه أم لا.

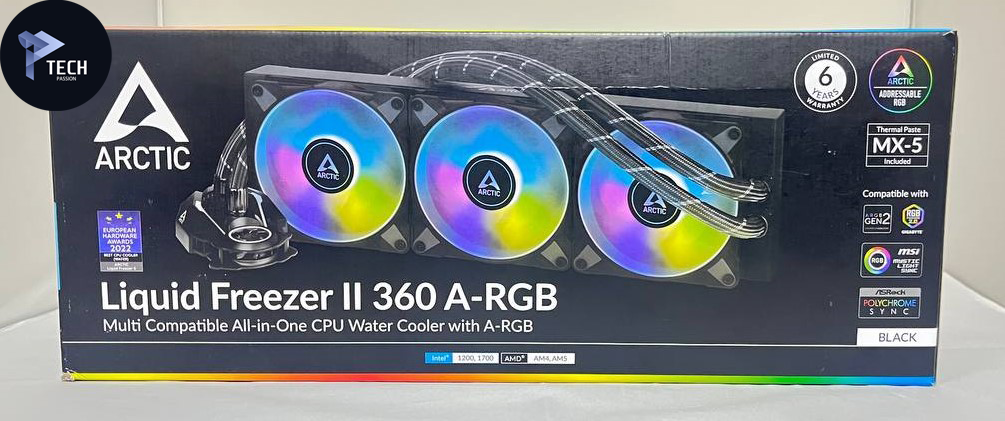

1.1- نظرة عامة على الصندوق:

يأتي الصندوق الأساسي للمبرد بداخة صندوق صغير، بينما الصندوق الأساسي يتكون من عدة جوانب:

العلوي: يحتوي على لوجو شركة ARCTIC مع اسم الموقع مع اسم المبرد ARCTIC Liquid Freezer II 360 A-RGB، مع تأكيد دعم المبرد إلى الألوان المتوافقة.

الأمامي: يوضح اسم الشركة المصنعة ARCTIC مع اللوجو الخاص بهم مع اسم المبرد، مع ذكر ما تميز به الجانب الأمامي من حيث: ضمان 6 سنوات، والجائزة الحاصل عليها المبرد وهي EUROPEAN HARDWARE AWARDS لعام 2022، والدعم لبرامج الخاصة بالشركات المصنعة للوحات الأم من أجل التحكم في ARGB، مع اللون الذي يأتي به المبرد، بينما في أسفل الصندوق دعمة للعديد من المقابس.

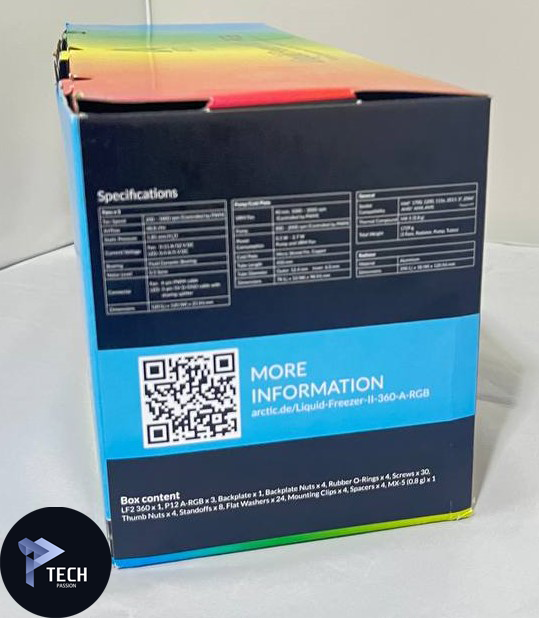

– الأيمن: يوضح معلومات عن المرواح والأنبوبة والمشاع ( الريتداتير)، مع تواجد QR-Code من أجل المزيد من معلومات، ومحتويات الصندوق.

– الأيسر: تواجد QR-Code الخاص بالدعم الفني والفيد باك الخاص بالعميل عن المنتج، مع عبارة توضح (أن الشركة تفعل ما بوسعها من أجل إرضاء العميل).

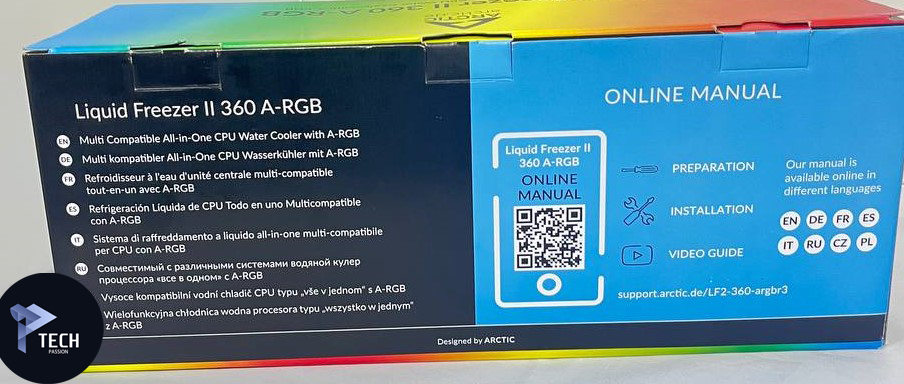

– الخلفي: يوضح QR-Code من أجل المساعدة في عملية التركيب وذلك بعدة لغات، مع تأكيد دعم المبرد إلى الألوان المتوافقة بعدة لغات.

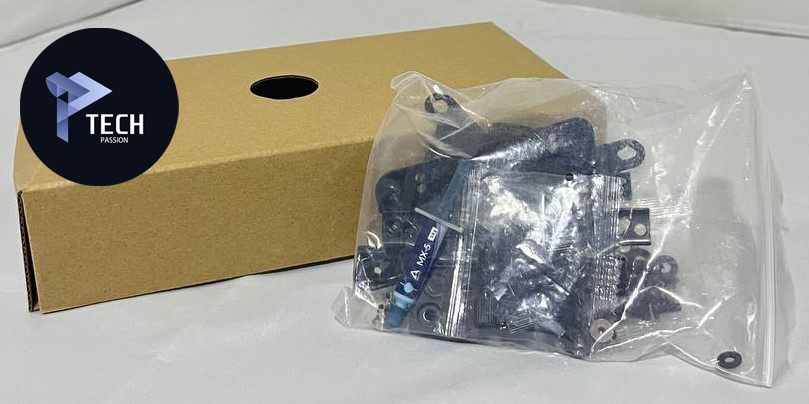

• الصندوق الثانى: صندوق الادوات يكون بداخلة قواعد تركيب المبرد على منصتي AMD و INTEL مع المسامير اللازمة من أجل التركيب على كل المنصات.

1.2- وصف مبرد ARCTIC Liquid Freezer II 360 A-RGB:

سنعتمد في وصف المبرد على عدة مراحل:

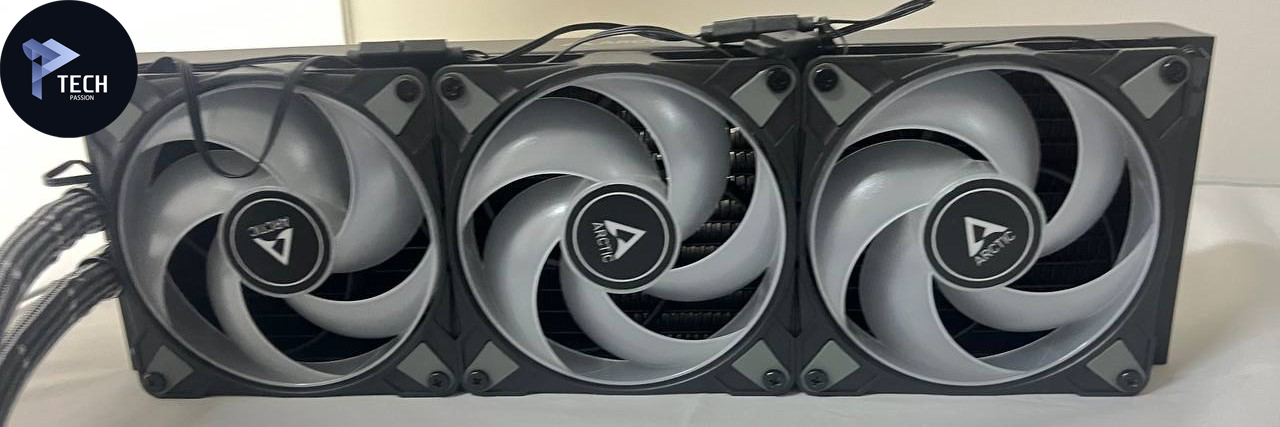

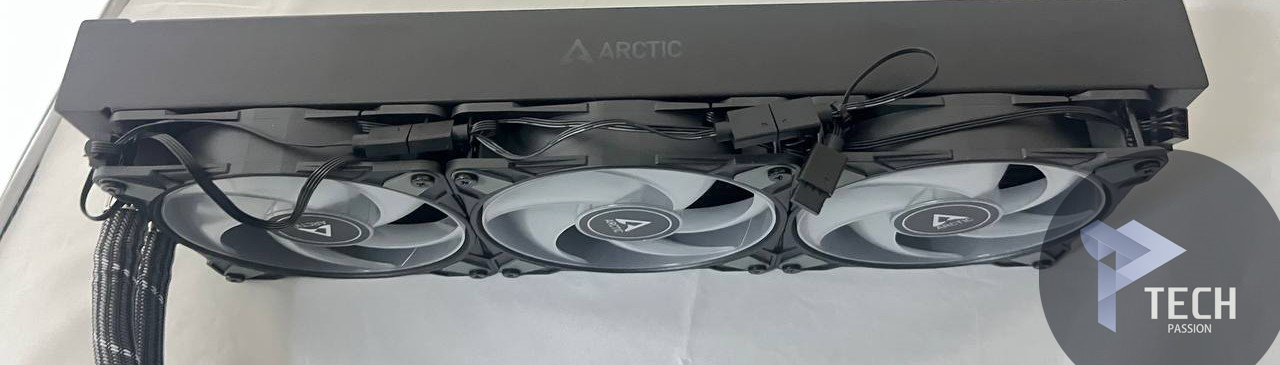

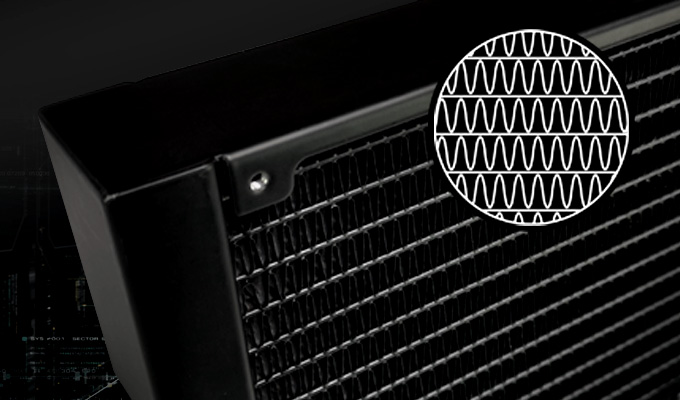

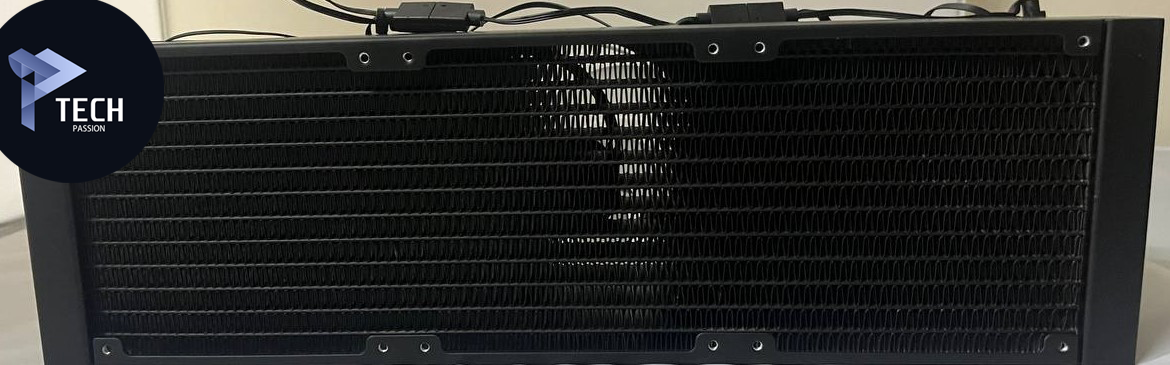

الأولى: وصف الريداتير:

تعتمد الشركة للتصميم الداخلي إلى Water Block مع حجم ردياتير بسمك 38 ملم وطول 398 ملم وعرض 120 ملم، مصنوع بالكامل من الألمنيوم باللون الأسود.

يأتي الردياتير بسمك قياسي ملائم لمعظم صناديق الحاسب الشخصي التي تقبل مبردات بحجم 360 ملم.

يحتوي الردياتير على 12 قناة لمرور السائل بين شرائح الألومنيوم.

يتواجد شعار الشركة باللون الأسود على الجزء الأمامي من راديتر.

يأتي الرادياتير مع مراوح مسبقة التركيب والكابلات مجهزة لتوفير سهولة التركيب دون عناء توصيل المراوح و أخطاء توصيل كابلات الاضاءة فهو جاهز على التثبيت مباشرة.

تميز سمك الرادياتير كونه 38 مم بدون المراوح و هو قياس أكبر من المبردات المعتادة بزيادة السمك نحو 11 مم كما شاهدنا في مراجعتنا السابقة لمبرد مائي آخر، زيادة وهو ما يزيد من مسافة مرور السائل في الأنابيب و زياد فعالية التبريد.

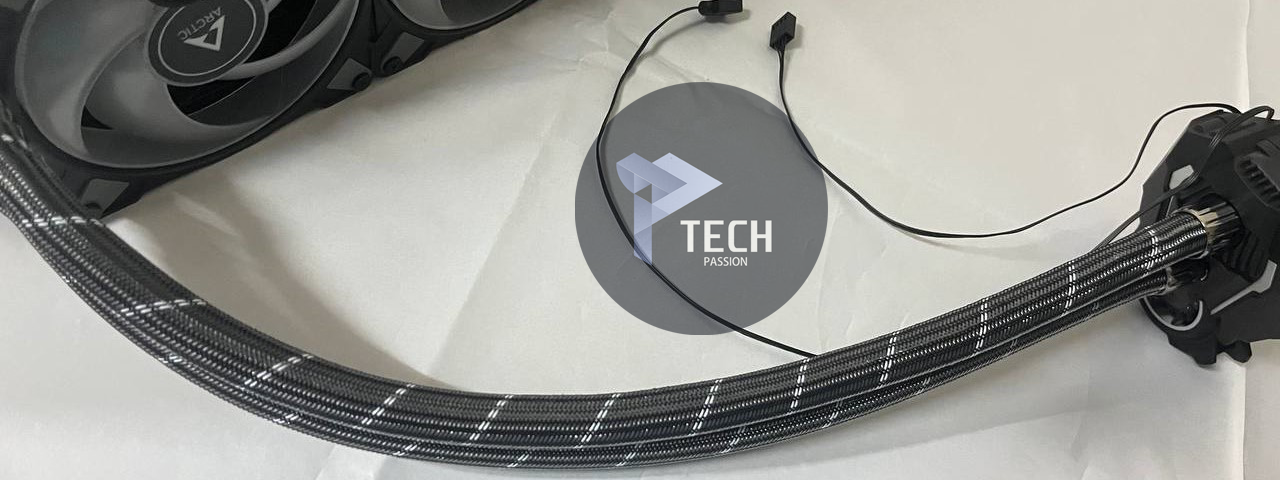

الثانية: وصف الأنابيب:

يحتوي المبرد على أنابيب مغلفة باللون الأسود يتخللها خطوط من اللون الأبيض، تأتي بطول 450 ملم وقطر داخلى 6 مم و خارجى 1.2 مم مناسب لأغلب صناديق مصنوعين من المطاط وتغليف الخارجي من النايلون العازل للحرارة حتى لا يتأثر السائل بالحرارة الخارجية.

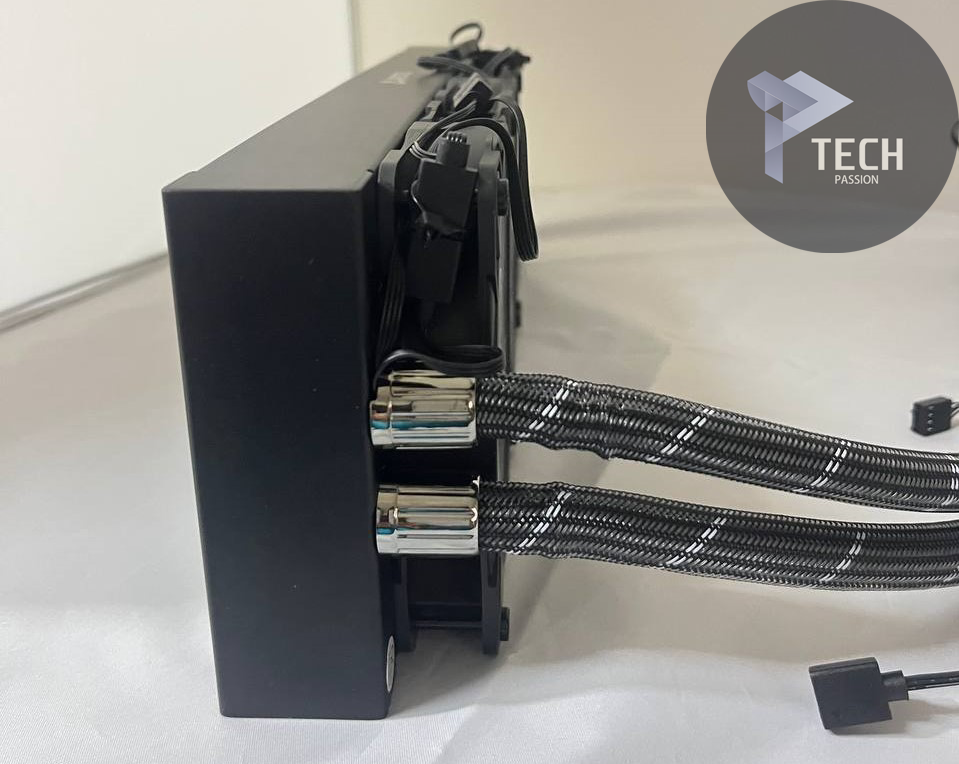

اتصال الأنابيب بالمضخة والرادياتير مختلف عن الكثير من المبردات مع تواجد الحلقات الفضية اللامعة التى تعطى شكل رائع فنلاحظ أيضا أن نقاط اتصال الأنابيب بالرادياتير تحديد قريبة من بعضها جدا و هو عكس الكثير من المبردات الأخرى فربما السبب يكمن فى التصميم داخليا ليسمح بتوزيع المياه داخل القنوات بشكل مختلف عن المعتاد.

يوفر طول الأنابيب القدرة على تركيب بلوك التبريد في أي وضعية مناسبة للمستخدم مع سهولة تحريك أطراف الأنابيب الاتجاه أكثر راحة عند التركيب.

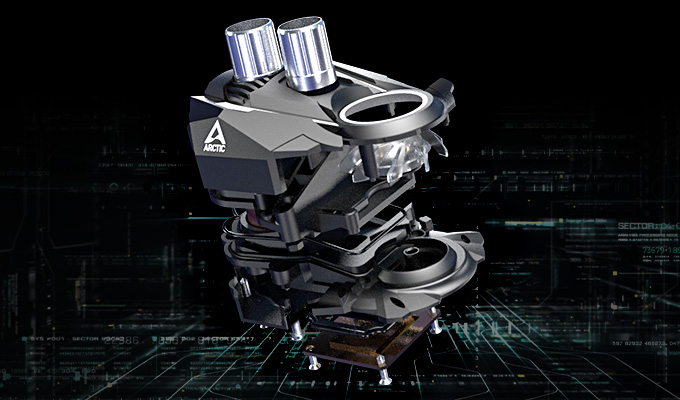

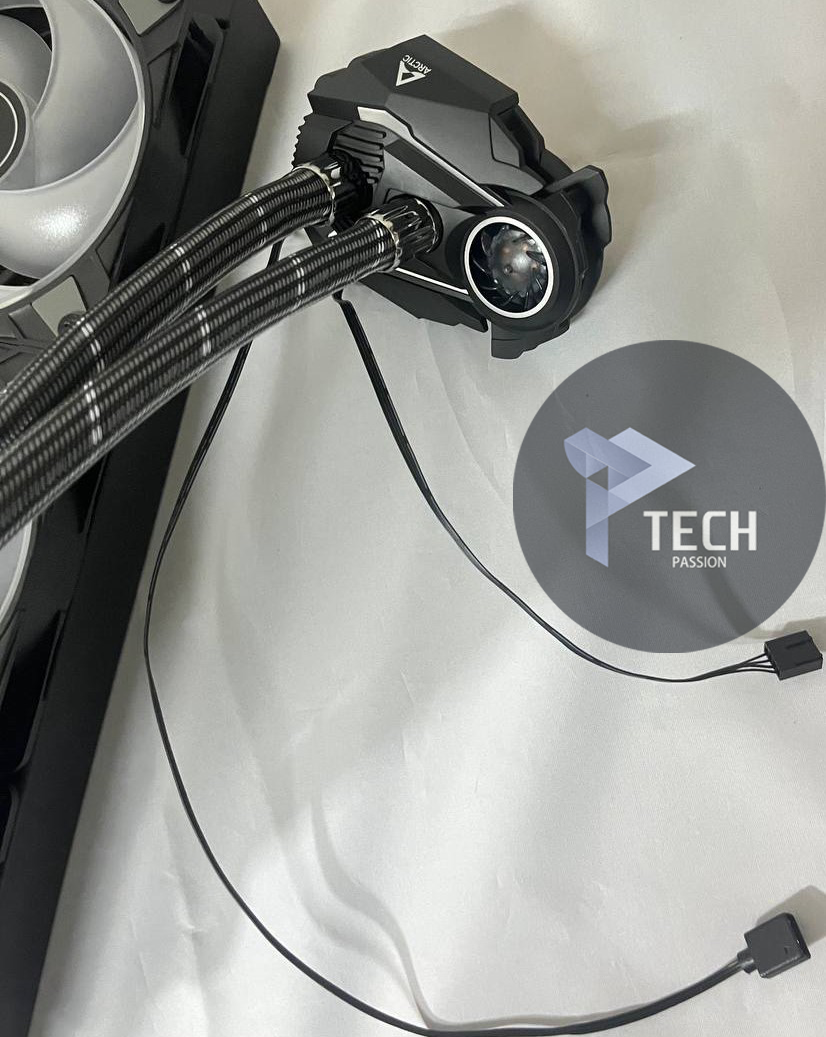

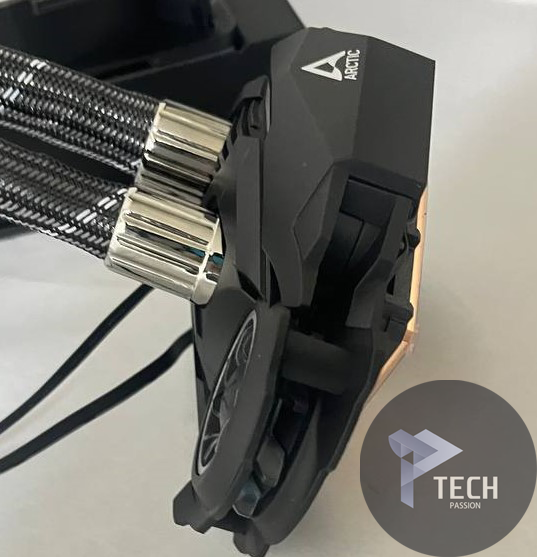

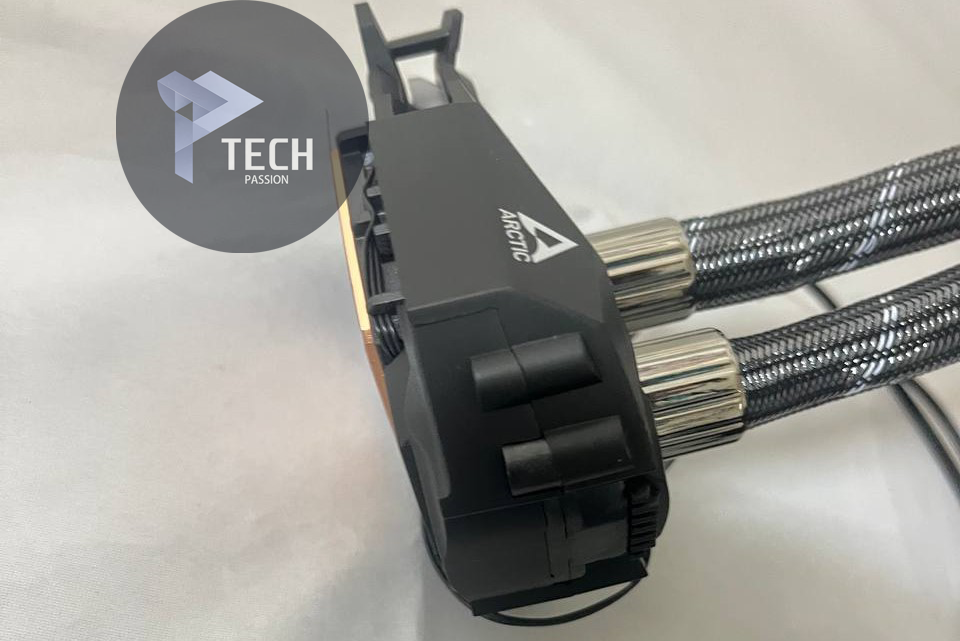

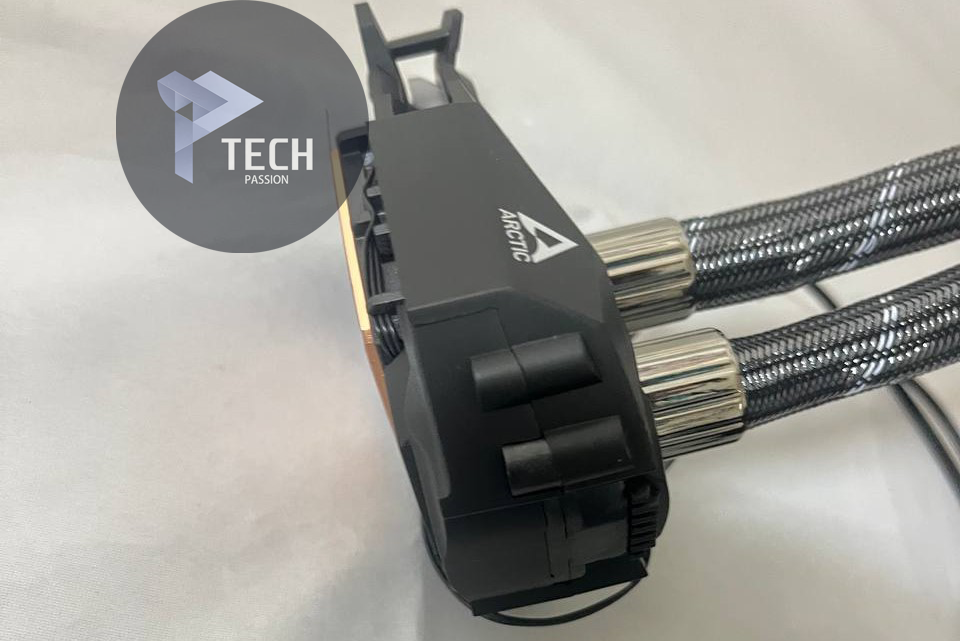

الثالثة: وصف بلوك التبريد (Water Block):

يكون حجم water block بطول 98 ملم مع عرض 78 ملم وسمك 53 ملم.

المضخة تقوم بتحريك السائل بمعدل من 800 إلى 2000 لفة في دقيقة.

يتواجد شعار الشركة باللون الأبيض على بلوك تبريد من الطرف الأيسر.

يتصل بالمضخة كابلين الخارجين من المضخة لتوصيل المضخة و مراوح التبريد وايضا اضاءة ARGB للمراوح.

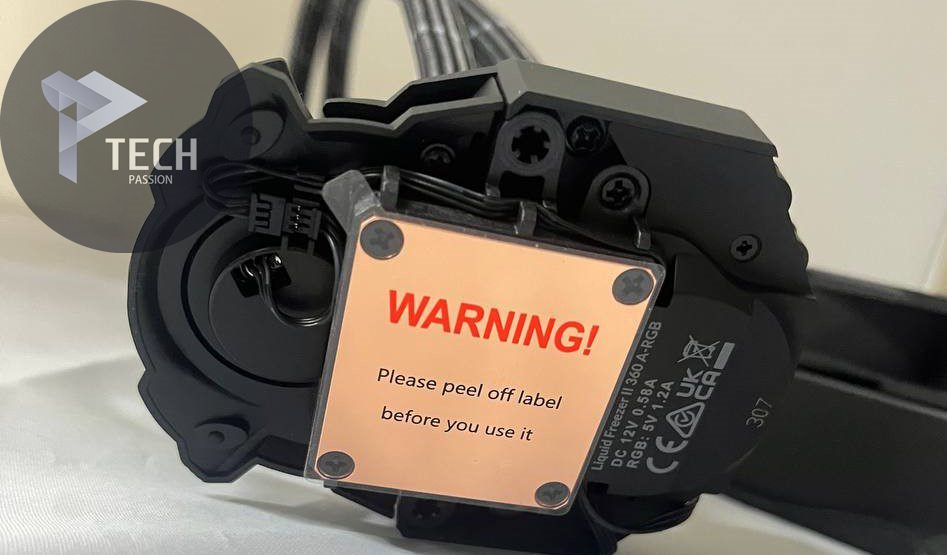

الجزء الملامس للمعالج يتكون من النحاس النقي بالكامل والذي يوفر تشتيت افضل للحراره من سطح المعالج بكفاءة عالية وسرعة.

تواجد أنبوبة معجون MX5 ملحق مع ادوات التركيب لأن قاعدة المضخة ليس عليها معجون مثبت مسبقا.

اليوم لدينا نود أن نشكر شركة Arctic على توفير معجون MX6 الجديد وسنقوم بتجربته في الاختبارات.

الجزء الأمامي شكلة مميز حيث يحتوي على مروحة بقطر 40 ملم، يعتبر أداؤها صامت، وتأتي بسرعة دوران من 1000 إلى 3000 دورة في الدقيقة وبدورها لتبريد الهدف منها تبريد دوائر الطاقة.

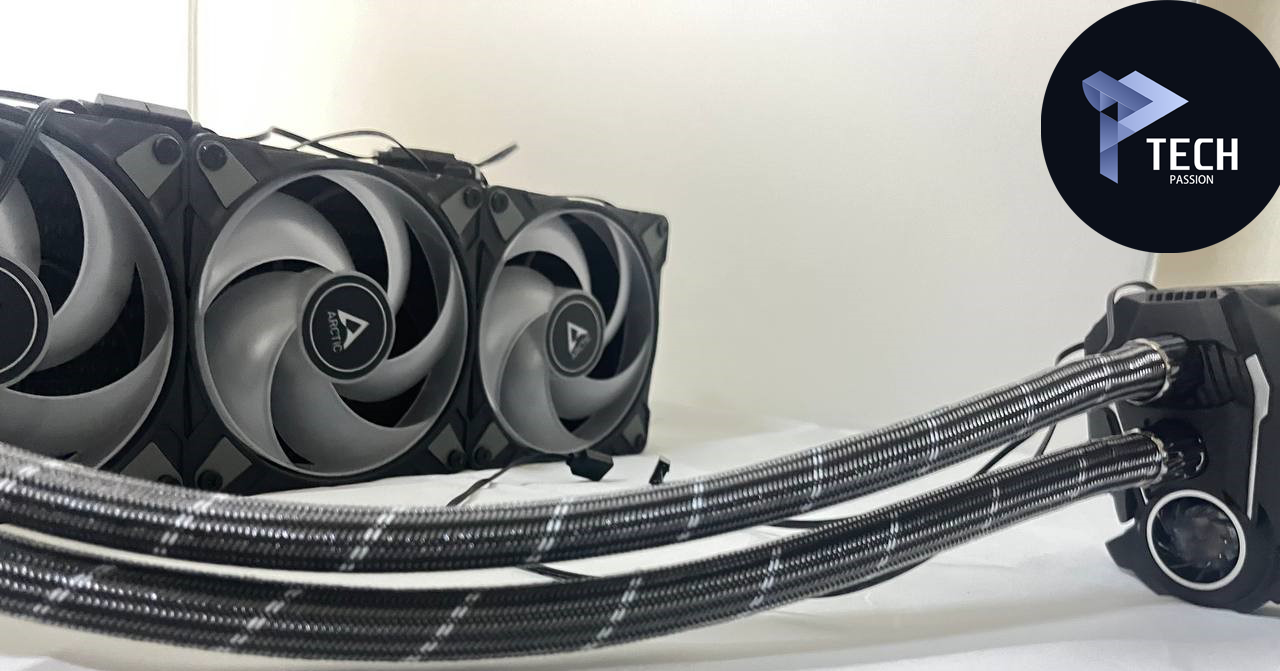

رابعا: المرواح:

مرفق مع المشتت ثلاث مراوح بنوع ARCTIC P12 PWM A-RGB  بحجم 120 ومن نوع S-FDB Bearing V2 وتلك الكلمة اختصار لكلمة S-Fluid Dynamic Bearing.

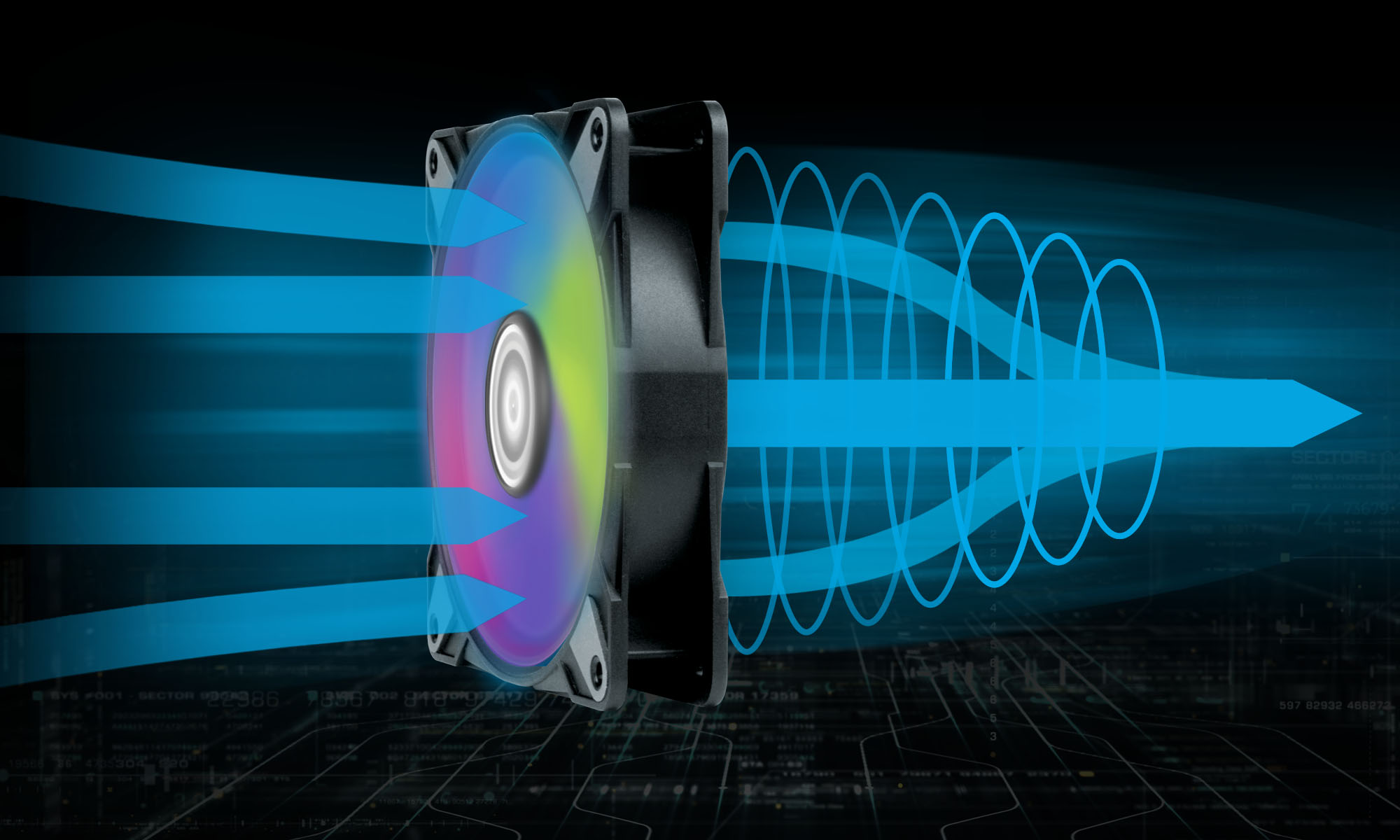

تأتي المرواح بعدد لفات من 200 إلى 1800 لفة، مع معدل حركة للهواء بأقصى مقدار 56.33، ومعدل ضغط الهواء بأقصى مقدار 2.2 ملم.

المراوح مصممة للعمل بمعدل ازعاج 0.3Sone أي ما يعادله من الديسيبل 10.64dB ويتم التركيب عن طريق 4 بن.

المروحة تأتي ب 5 ريشات ذات الحجم الكبير التي لم أشهده من قبل لتحريك الهواء بشكل متقارب وأقوى عن المراوح العادية.

تحتاج مروحة للعمل الى 12 فولت وقدرة تيار 0.16 أمبير كما أشار الموقع الرسمي للمنتج.

تعمل المروحة على التحكم في سرعتها من خلال Pulse Width Modulation، ويتم التحكم في السرعة طبقا للضغط القائم على المعالج من أجل عملية التبريد.

3- طريقة تركيب مبرد Arctic Liquid Freezer II 360-ARGB:

تركيب مبرد Arctic Liquid Freezer II 360- ARGB لم يكن بالدرجة الصعبة في التركيب لكن لابد من التركيز أثناء عملية التركيب في عدة نقاط:

1. يفضل وضع صندوق الحاسب على سطح مسطح حتى تسهل عملية التركيب.
2. يفضل بداية تركيب مقبس المبرد طبقا للمعالج الخاص بك بمعنى في حالة AMD انصح بفك بداية قاعدة المعالج العلوية وتركيب بداية المقبس ثم فك الجزء السفلي وتركيب باقي المقبس المخصص للمعالج.
3. لابد من تركيب مثبت المضخة قبل بداية تركيب المقبس الخاص بالمعالج.

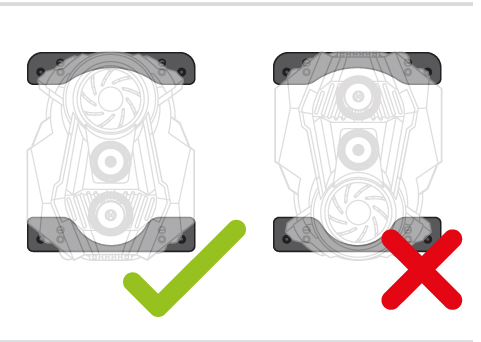

4. لابد من التركيز عند تركيب المضخة حيث لها وضع مخصص كما موضح في الصورة وكتالوج التركيب.

طريقة توصيل الأسلاك:

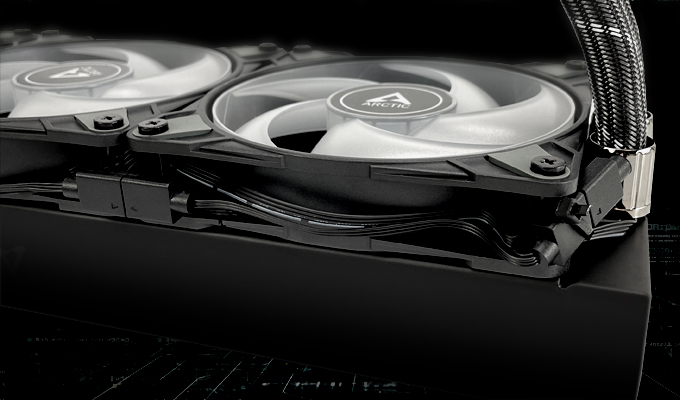

تأتي مرواح مبرد Arctic Liquid Freezer II 360- ARGB مثبتة مسبقا وأيضا الأسلاك الخاصة بها مثبتة تلقائيا ومهيأة لتركيب ARGB، لاننسى توصيل كابل المضخة لتشغيل المراوح في CPU Fan.

4- منصة الاختبار:

تعتبر منصة اختبار مبرد ARCTIC Liquid Freezer II 360 A-RGB من أجل عملية كسر سرعة المعالج ولكن منهجية كسر السرعة لها أسباب، وأساسات قبل عملية الكسر، وشروط  لابد من توافرها.

وللتعامل مع معالجات AMD عند عملية كسر السرعة لابد من إدراك عدة نقاط:

1. إدراك السرعة المعززة والبدء في عملية الكسر بالتدريج بالزيادة عنها إلى حد ما ومن ثم البدء في الزيادة للتردد المراد مع وضع فولتية معينة طبقا لما تم في التردد الأول.
2. لابد من تواجد تبريد مناسب داخل صندوق الحاسب حتى تحصل على نتائج مرضية لعملية الكسر.
3. يفضل استخدام أكثر من برنامج للتأكد من استقرار عملية الكسر.
4. لابد من إدراك أن قدرة سحب الطاقة الأساسية للمعالج 105w بينما وأن أقصى درجة حرارة محددة للمعالج 95 درجة.
5. ومن أجل مراجعة احترافية لابد من جعل المعالج بسحب الطاقة اللازمة من أجل أداء مثالي.

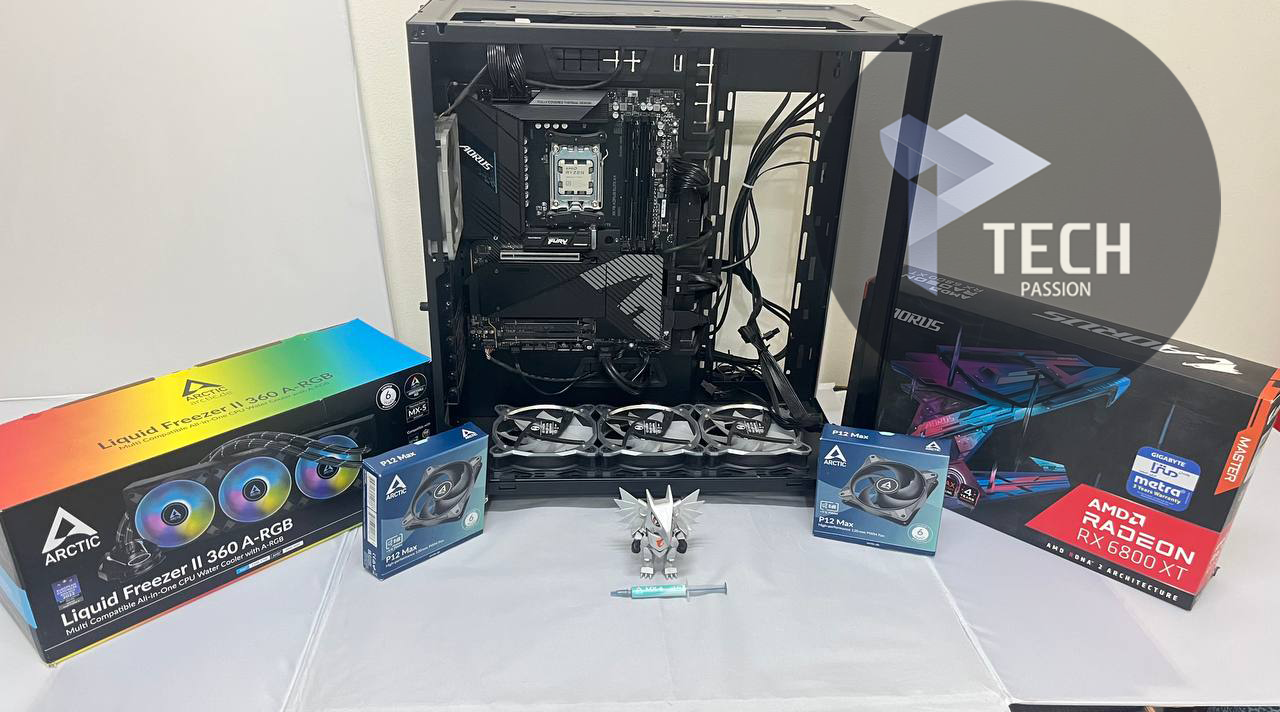

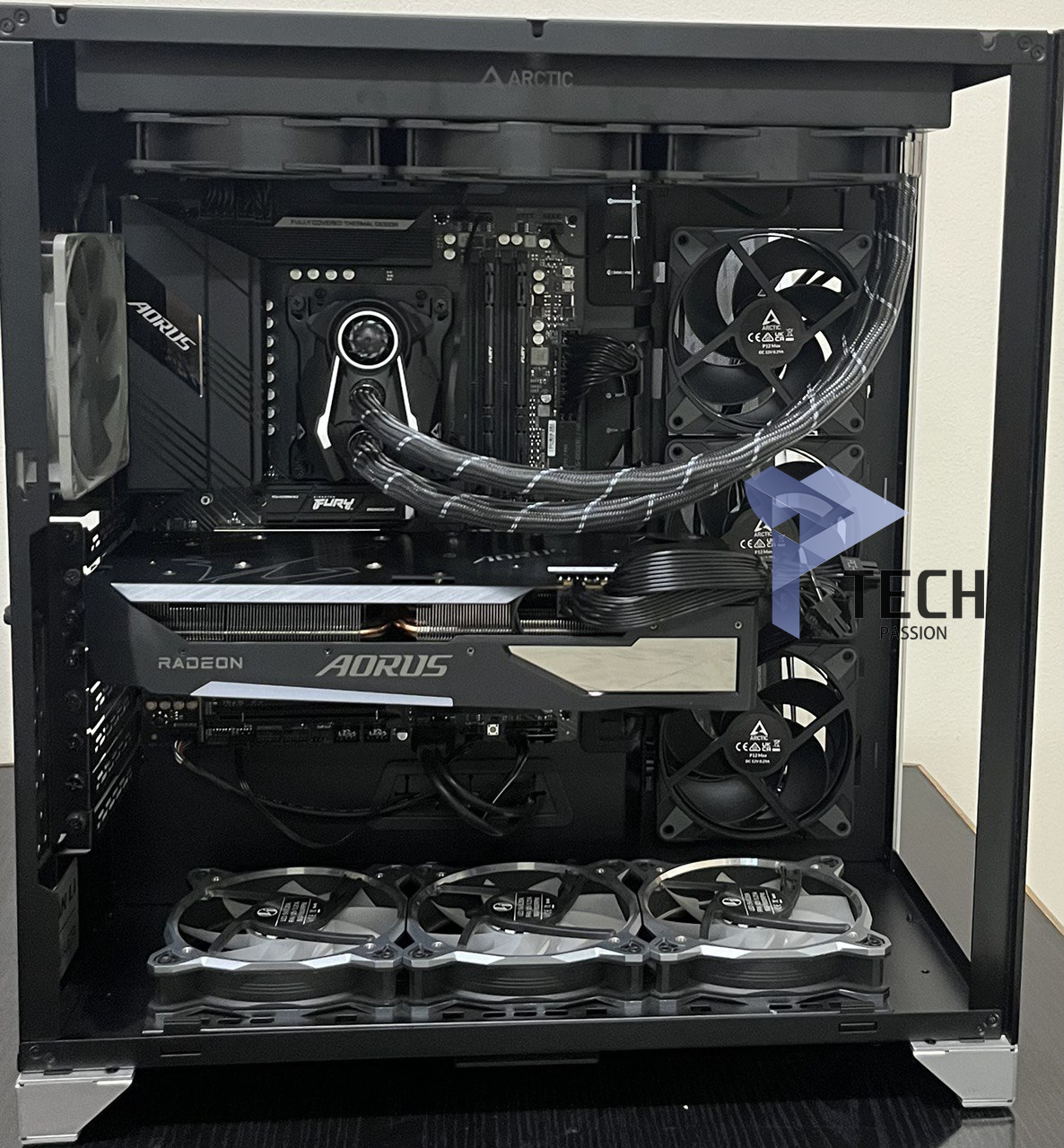

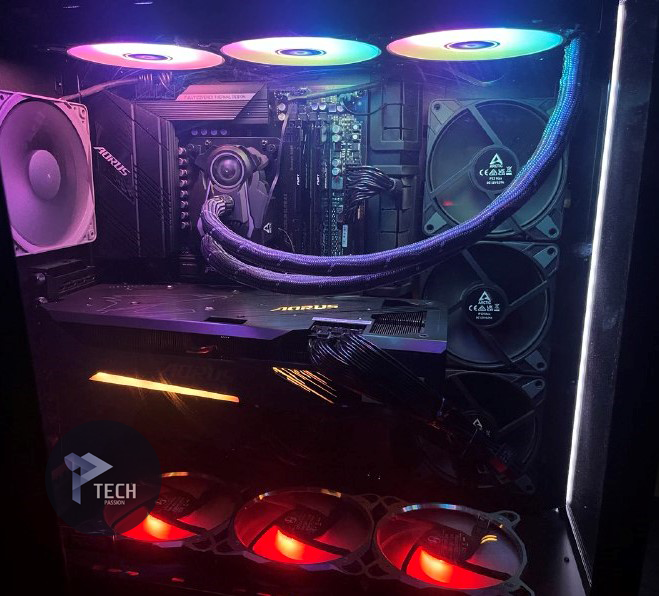

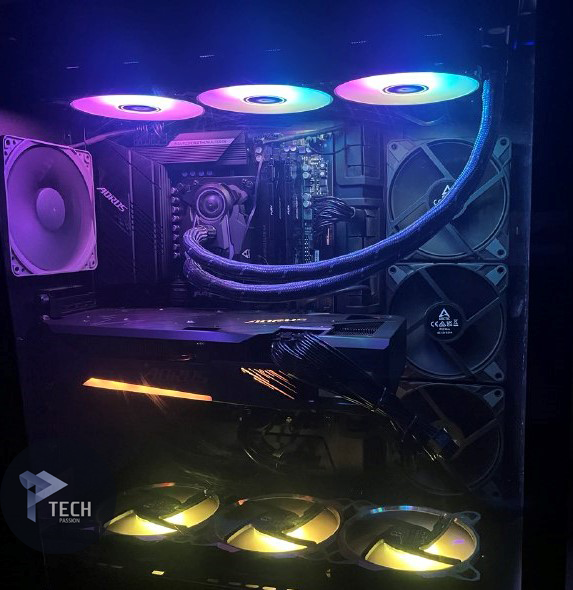

– تأتي مواصفات منصة الاختبار:

تتمثل مواصفات منصة الاختبار لمراجعة مبرد ARCTIC Liquid Freezer II 360 A-RGB في الآتي:

القطعة	الطراز
اللوحة الأم	Gigabyte X670 Aorus Elite
المعالج	Ryzen7-7700X
كارت الشاشة	Aorus RX6800XT Master
الرامات	Kingston FURY Beast 5600MT/s
وحدة التخزين	Kingston FURY Renegade PCIe 4.0 NVMe M.2
صندوق الحاسب	Lian LI O11 Dynamic XL-X ROG
مزود الطاقة	Fractal Design Ion Gold 850w
المرواح الإضافية	Arctic P12 Max

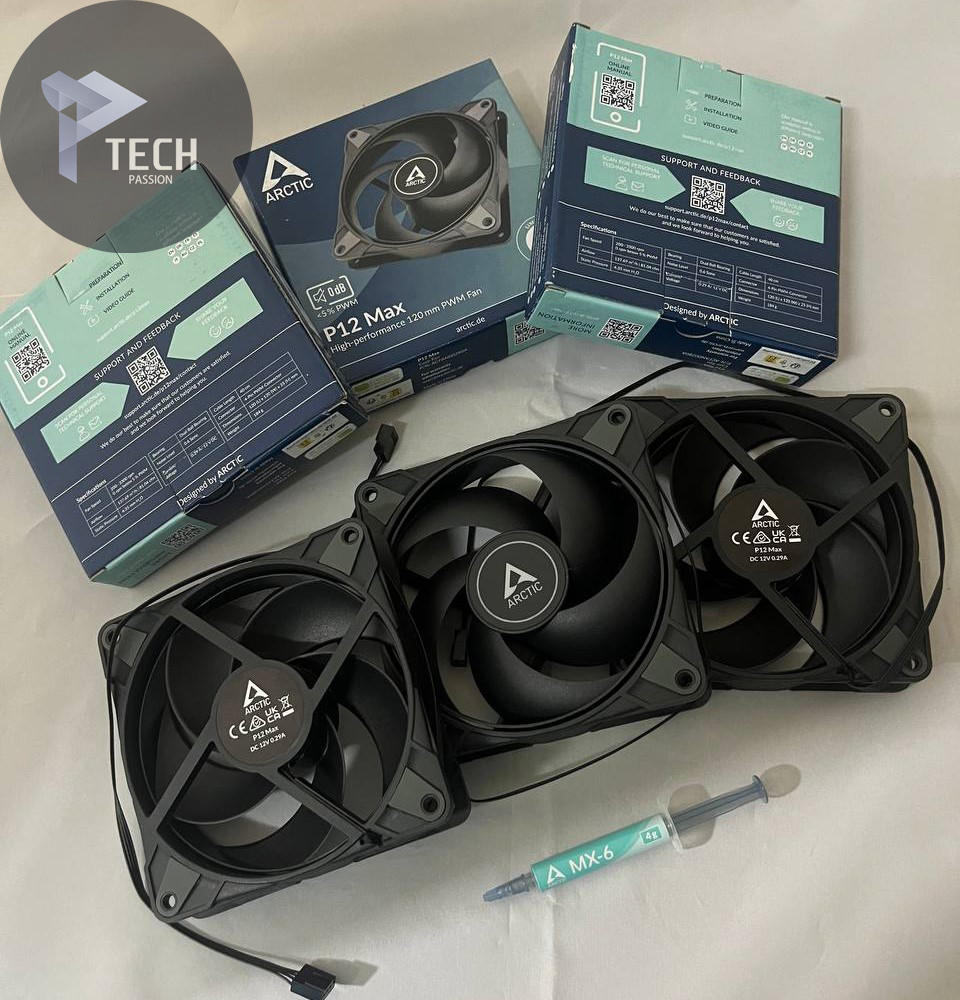

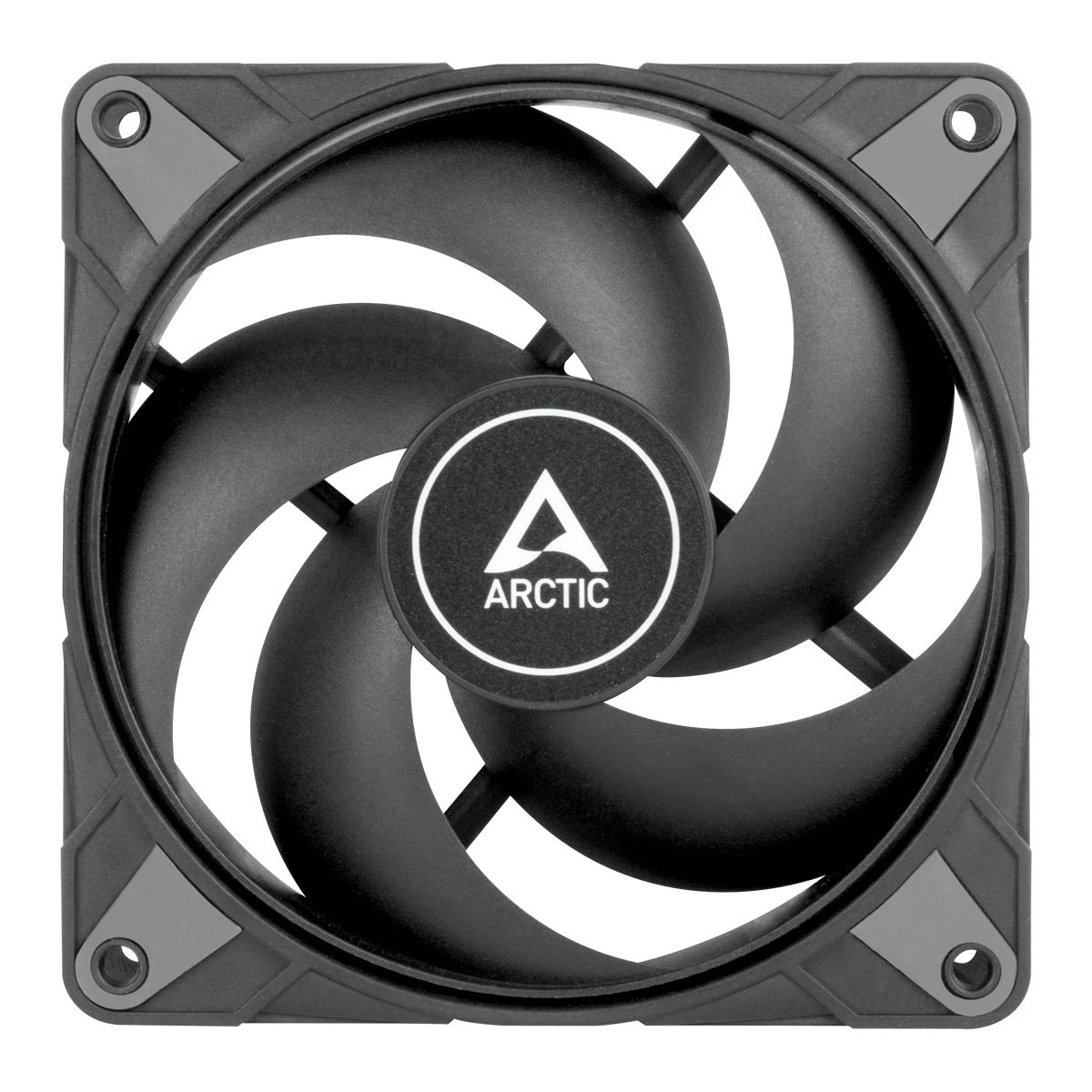

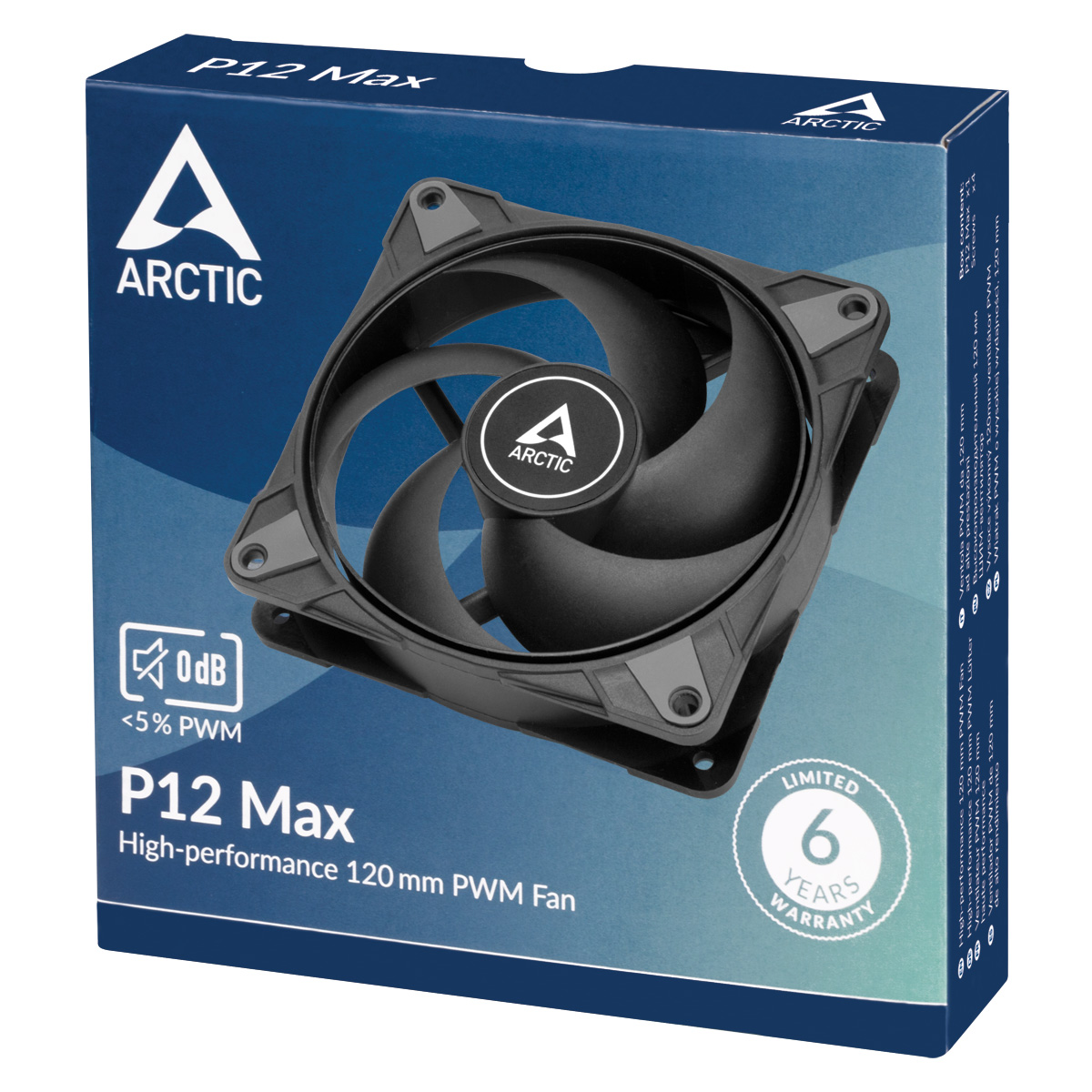

نبذة مختصرة عن مراوح Arctic P12 Max:

هي أحدث مرواح تم إنتاجها من Arctic حيث انها تضاهي الكثير من المرواح العالمية وتكون لهم ندا بند.

كان للمراوح دور قوي أثناء عملية الاختبار حيث تعمل على تدعيم صندوق الحاسب طبقا لطبيعة التركيب الخاصة بك سواء في سحب الهواء أم اخراجه.

تميزت مرواح Arctic P12 Max أنها ذات ضمان الست سنوات وتأتي في صندوق منفصل، وإليكم باقي المواصفات:

Arctic P12 Max	الوصف
120 ملم	حجم المروحة
200: 3300	سرعة المروحة ( RPM )
137.69m³/h	قدرة دفع الهواء ( Airflow )
20.63 ديسيبل أو 0.6 Sone	مستوى الضوضاء
Dual Ball Bearing	نوع محرك المروحة
12 فولت	الفولت المستخدم
4.35 ملي	الضغط الاستاتيكي ( الثابت)

 4- الاختبارات المستخدمة في مراجعة مبرد ARCTIC Liquid Freezer II 360 A-RGB:

تعتمد الاختبارات من أجل مراجعة المبرد المائي Liquid Freezer II 360 A-RGB اليوم بالحصول على أفضل استقرار للمعالج في عملية كسر السرعة، ستكون الاختبارات على عدة تردُّدات.

• الاختبار على تردد 4.7.
• الاختبار على تردد 5.1.
• الاختبار على تردد 5.2.

نعتمد على عدة برامج من أجل قياس مدى استقرار المعالج على التردُّدات السابقة .

أولا: Aida64 Stability Test.

ثانيا: CINEBENCH R23.

ثالثا: 3D Mark.

رابعا: Geekbench3.

خامسا: اختبارات الالعاب.

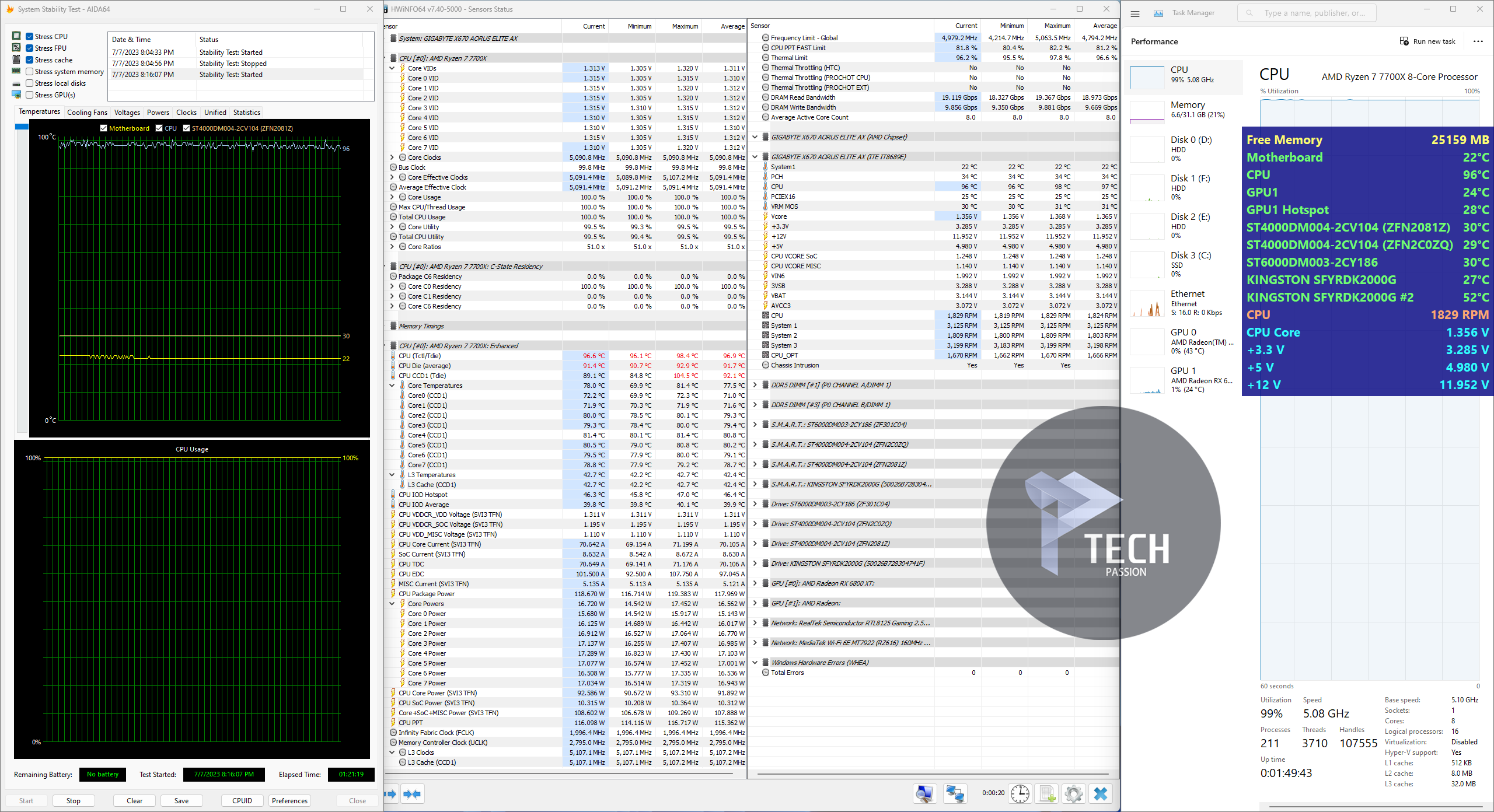

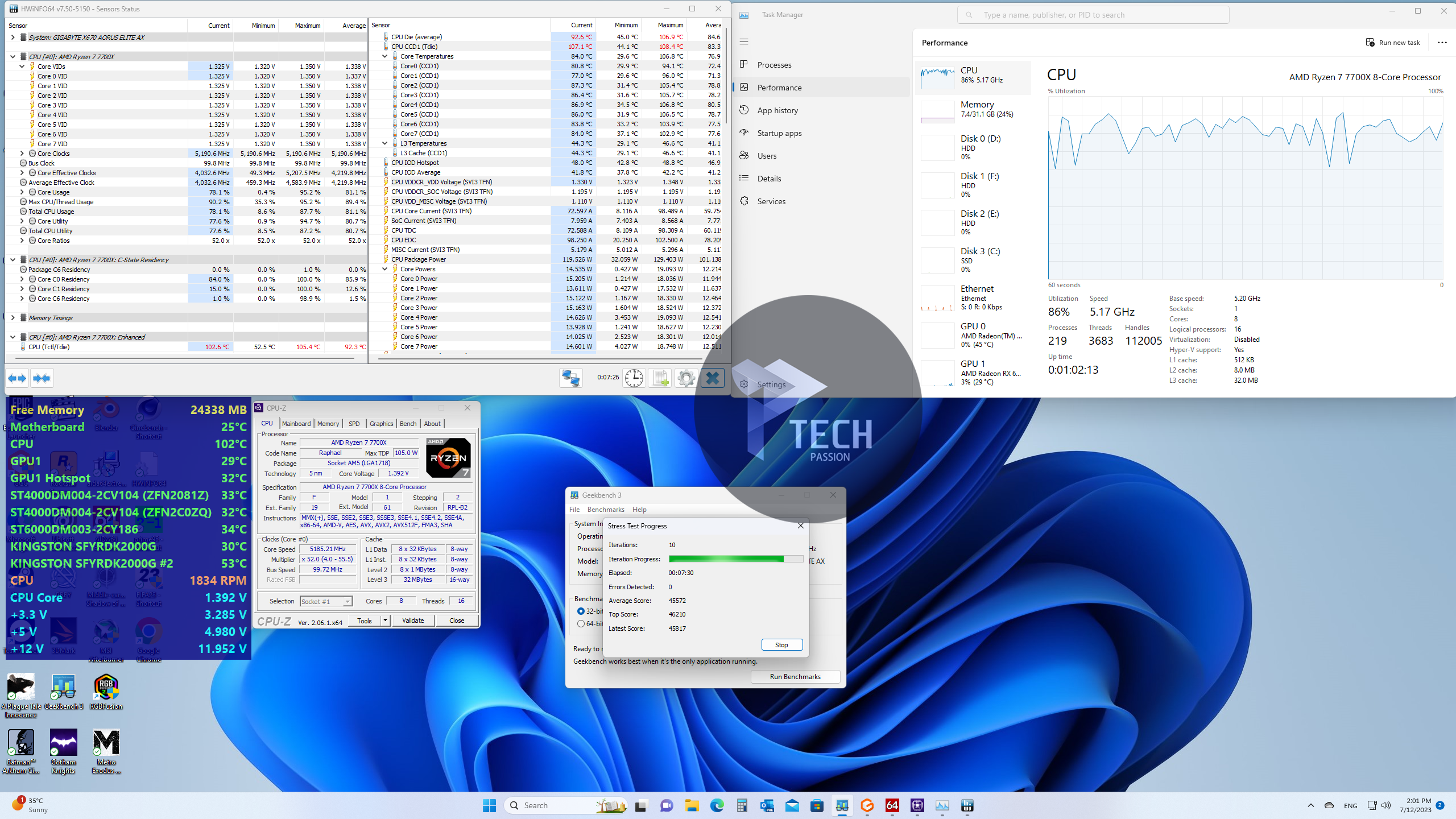

أولا: برنامج Aida64 Stability Test:

يتميز هذا البرنامج بالضغط على كلا من الFPU، و Cache مع الضغط الأساسي على المعالج.

التردد	الفولتية المستخدمة	أعلى درجة جرارة	متوسط درجات الحرارة	مقدار الطاقة المستخدمة
4.7	1.2	75	72	91w
5.1	1.320	96.9	91.4	119w
5.2	1.340	110<	95:108	130w<

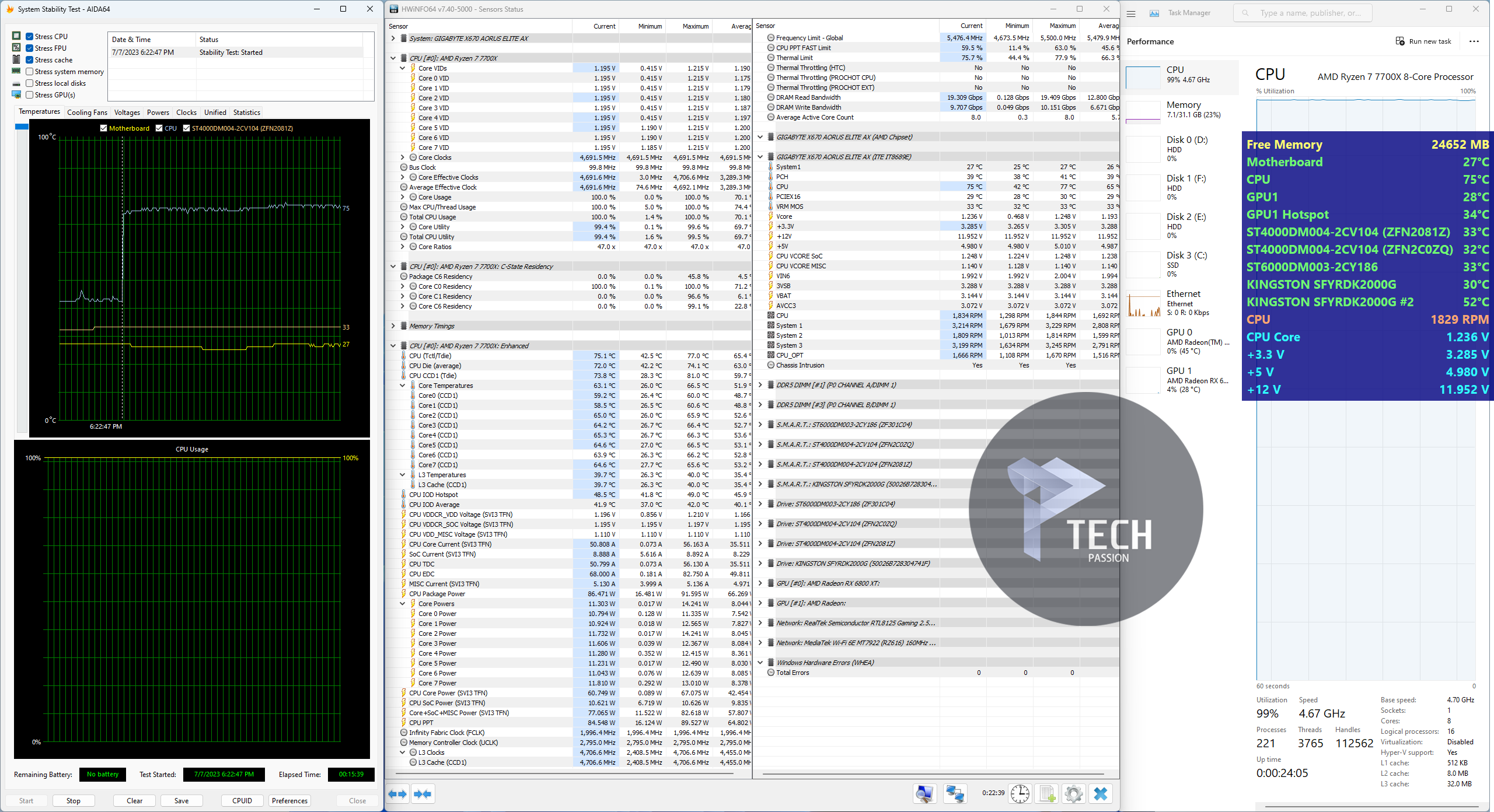

• البدء بتردد مبدئي 4.7GHz مع استخدام فولتية 1.2v والحصول على استقرار في درجة الحرارة إلى 75 كأقصى درجة حرارة وهذا ممتاز مع معالج من AMD.

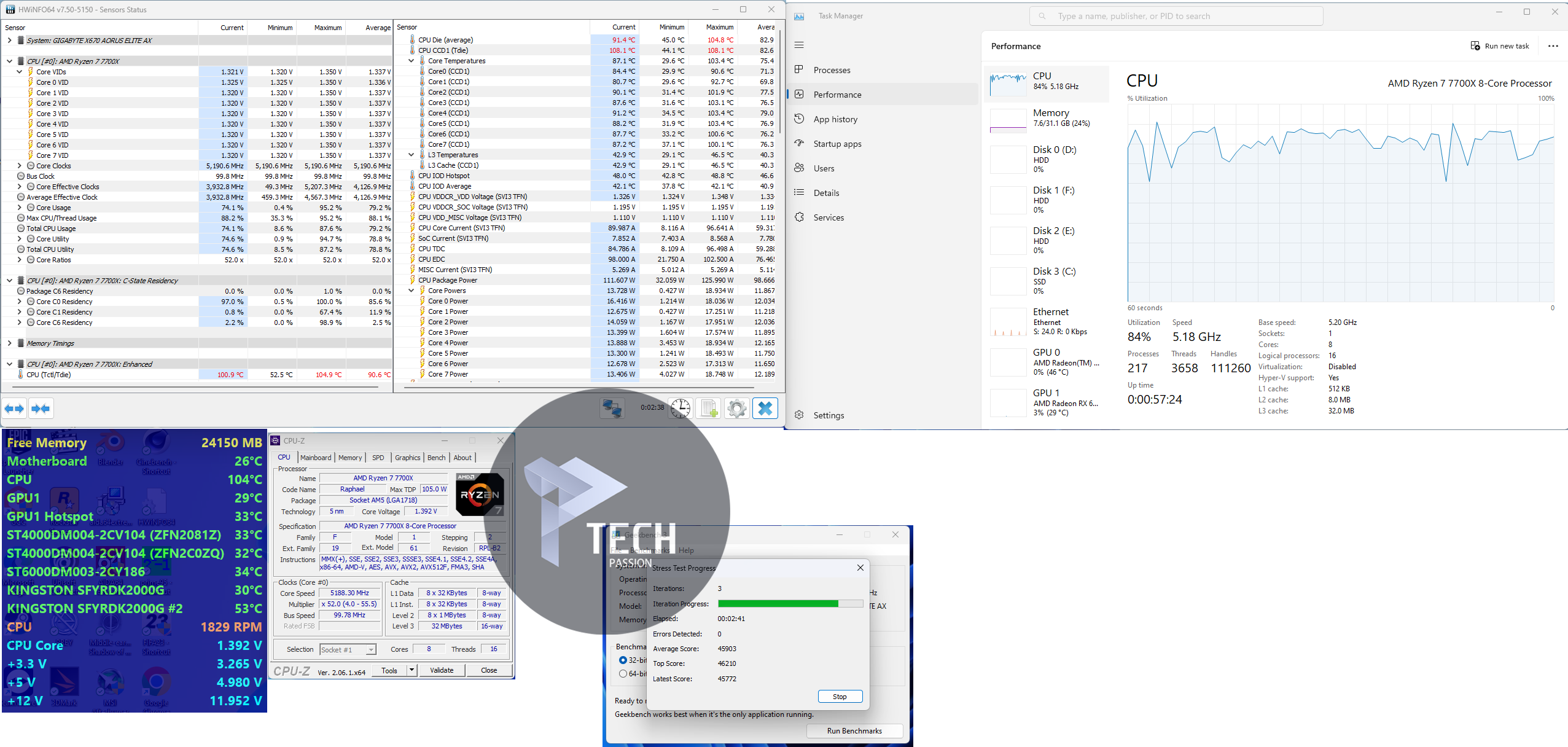

• الانتقال إلى تردد 5.1 باستخدام فولتية 1.320v والحصول على استقرار تام فى درجة الحرارة إلى 97 كأقصى درجة حرارة وهذا ممتاز مع معالج من AMD.
• مع الانتقال الى تردد 5.2 باستخدام فولتية 1.340v ولكن لم يكن استقرار في درجة الحرارة حيث وصلت درجة الحرارة إلى 110 ومع المحاولة في تقليل الفولتية لا يوجد أي استقرار.

تم التوقف عن عملية الضغط باستخدام برنامج Aida64 بعد تردد 5.2GHz وذلك لتجنب حدوث أي تلف في المعالج، قام الجهاز بإعادة التشغيل للحفاظ على اللوحة الأم والمعالج من التلف.

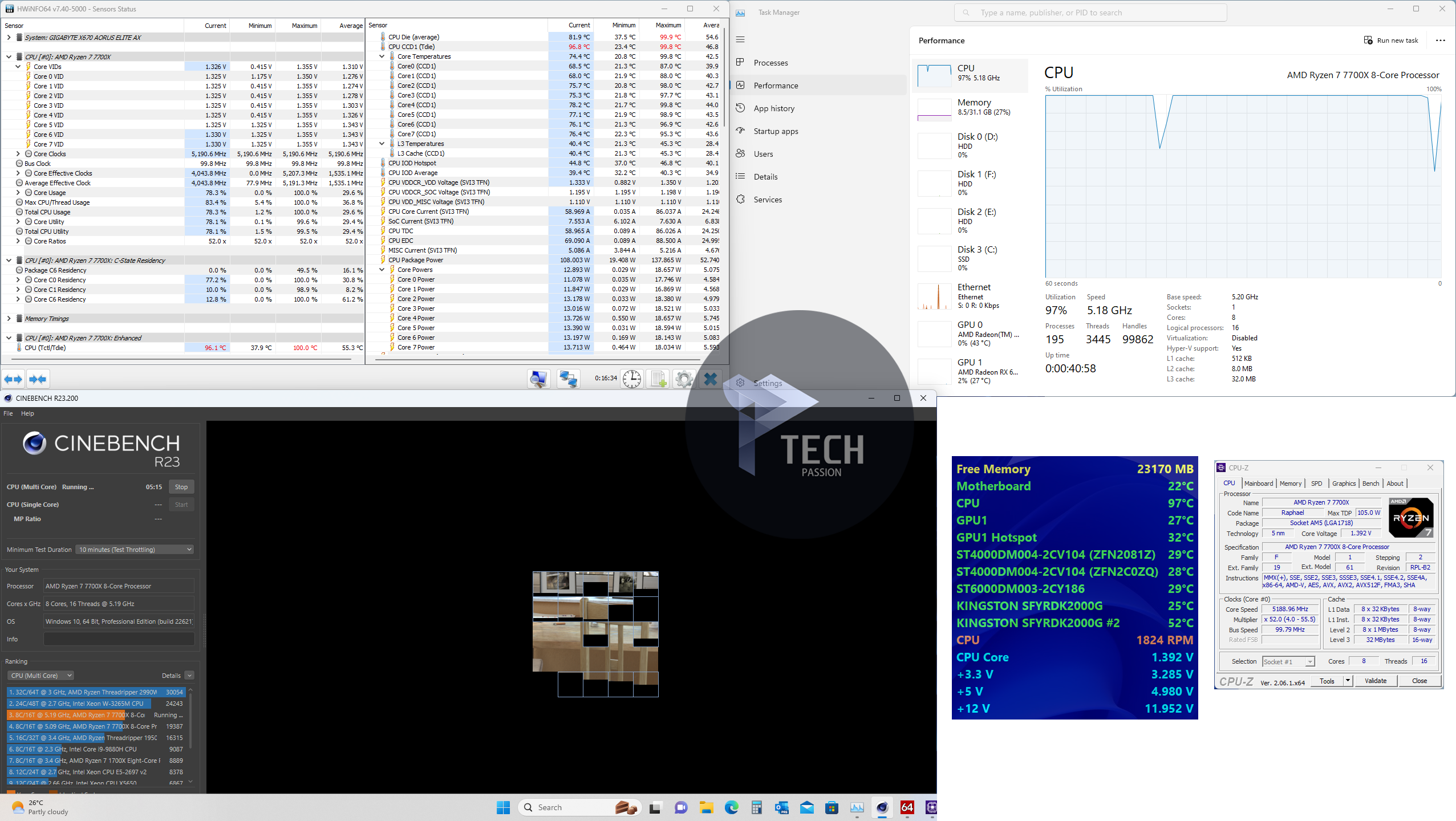

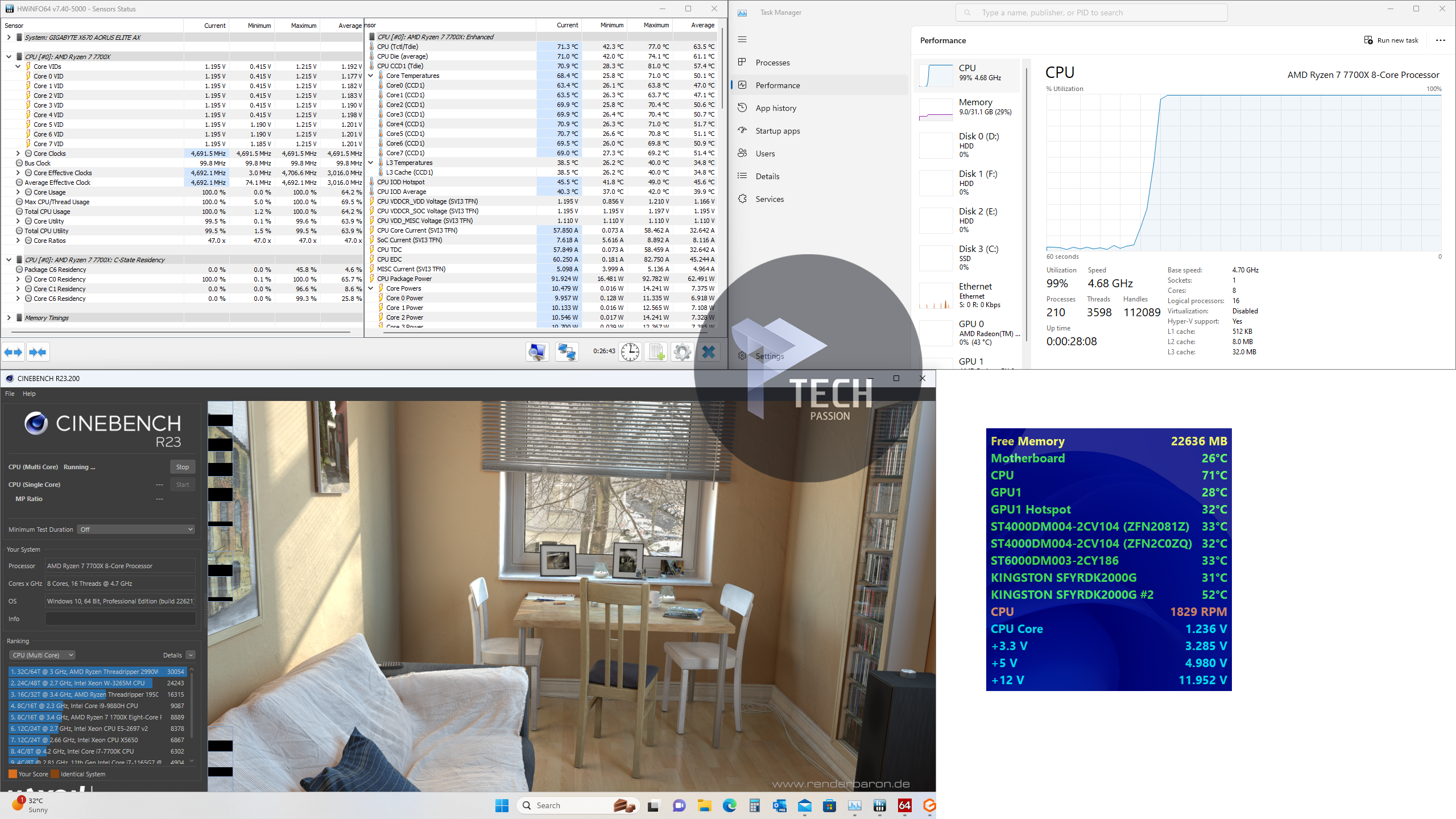

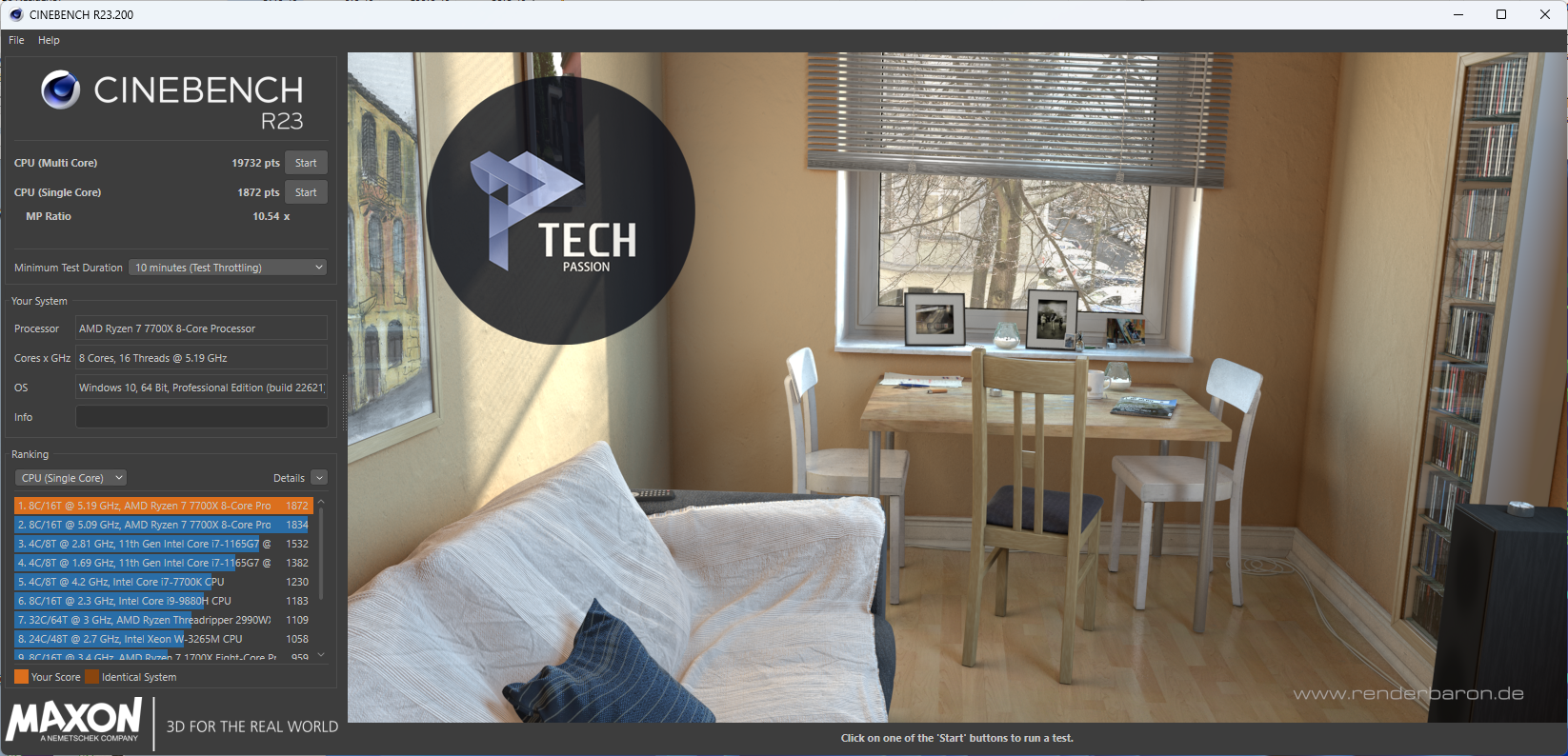

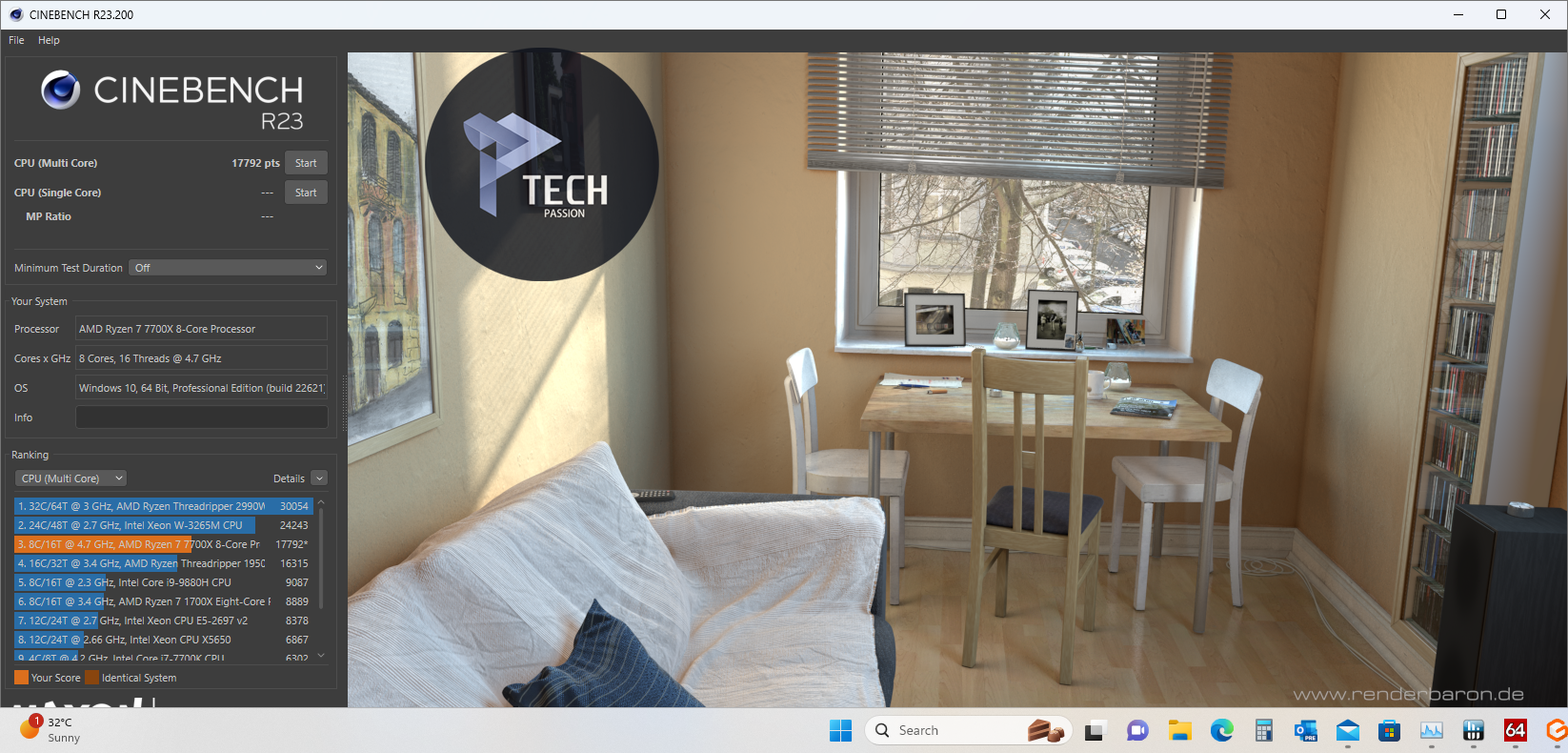

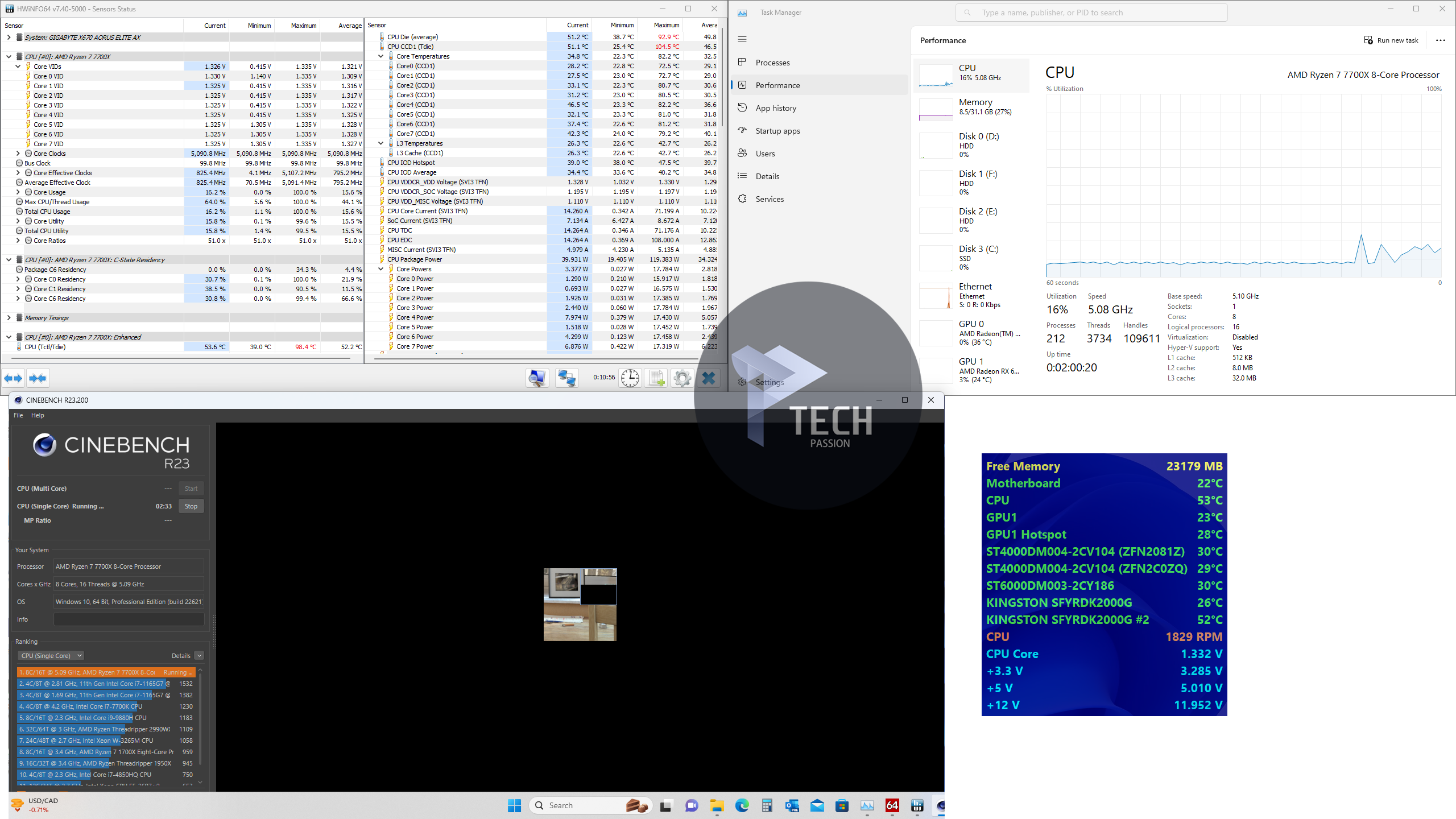

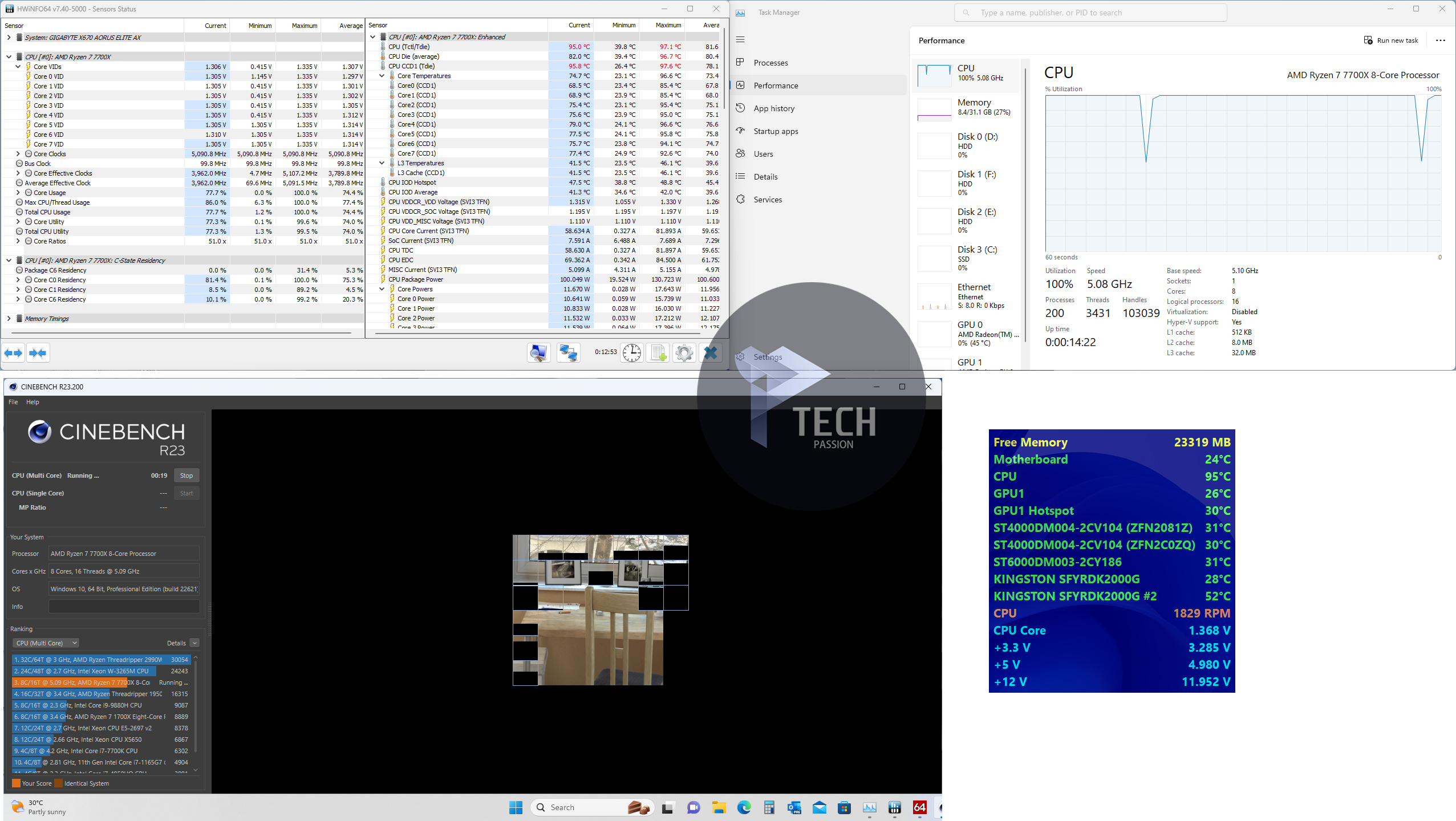

ثانيا: برنامج CINEBENCH R23

يعتمد هذا الاختبار على خاصية اختبار الثبات على مرحلتين:

اختبار تعدد الأنوية:

التردد	أقصى درجة حرارة	متوسط درجات الحرارة	أقصى سحب طاقة	الأداء
4.7	74	71	92w	17792
5.1	97.1	95	130w	19387
5.2	100	97	137w	19732

يبين الجدول نتيجة الاختبارات التي تمت بواسطة برنامج CINEBENCH R23، وفيما يلي شرح ما تم خلال الاختبارات:

1. استخدام تردد 4.7GHz من أجل إثبات للمستخدم أن الفرق في السرعات يؤدي فرق ملحوظ في الأداء.
2. نتيجة الاختبار مع تردد 4.7GHz نتج عنه درجة حرارة تتراوح بين 71:74، مع متوسط قدرة سحب طاقة 92 واط، درجة الحرارة جيدة لكن قدرة سحب الطاقة الجيدة ولكن سنرى ماذا سيحدث فيما بعد
3. كانت نتيجة الاختبار مع تردد 5.1GHz نتج عنه درجة حرارة تتراوح بين 95:97، مع متوسط قدرة سحب طاقة 130 واط، درجة الحرارة المقبولة لدى الشركة المصنعة.
4. نتيجة الاختبار مع تردد 5.2GHz نتج عنه درجة حرارة تتراوح بين 97:100، مع متوسط قدرة سحب طاقة 137 واط،، درجة الحرارة أعلى من المحددة للمعالج مع قدرة سحب طاقة أعلى.

• ليس من المؤكد استمرار المعالج في تحمل الضغط في المراحل التالية خاصة بعد الوصول إلى درجة حرارة 100 درجة وأحيانا تم تجاوز 100 إلى 110 درجة.
• تلك بداية استبعاد تردد 5.2GHz من الاعتماد عليه لكن سنرى في برامج أخرى مدى استقراره.

الملخص:

نلاحظ أن الأداء بين تردد 4.7GHz وتردد 5.1GHz فرق حوالي 1595 نقطة لصالح تردد 5.1GHz مع درجة حرارة مقبولة وفرق ملحوظ .

الفرق بين الأداء بين تردد 5.1GHz وتردد 5.2GHz فرق حوالي 345 نقطة لصالح تردد 5.2GHz وبالنسبة لي هذا ليس بالفرق المميز إطلاقا من أجل المجازفة والوصول الى تردد 5.2GHz.

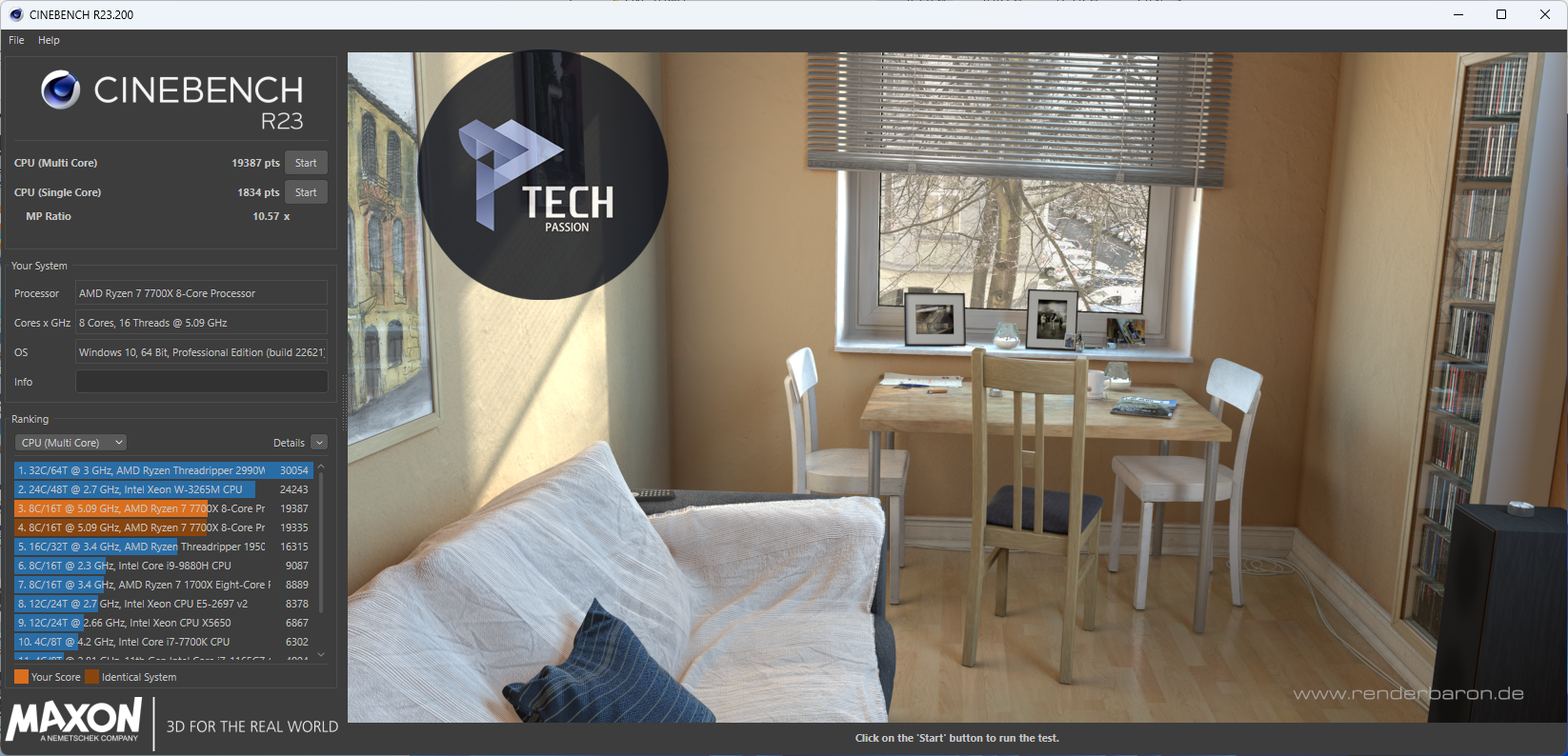

اختبار النواة الواحدة:

الوصف	أقصى درجة حرارة	متوسط درجات الحرارة	الأداء
تردد 5.1GHz	53	39.9	1834
تردد 5.5GHz	58	45	1872

يبين الجدول نتيجة الاختبارات التي تمت بواسطة برنامج CINEBENCH R23، وفيما يلي شرح ما تم خلال الاختبارات:

1. تم استبعاد اختبار تردد 4.7GHz من اختبار النواة الواحدة حيث المهم الان استقرار المعالج على أي تردد عالي تم الوصول إليه.
2. ناتج الاختبار مع تردد 5.1GHz نتج عنه درجة حرارة تتراوح بين 40:53، مع أداء 1834.

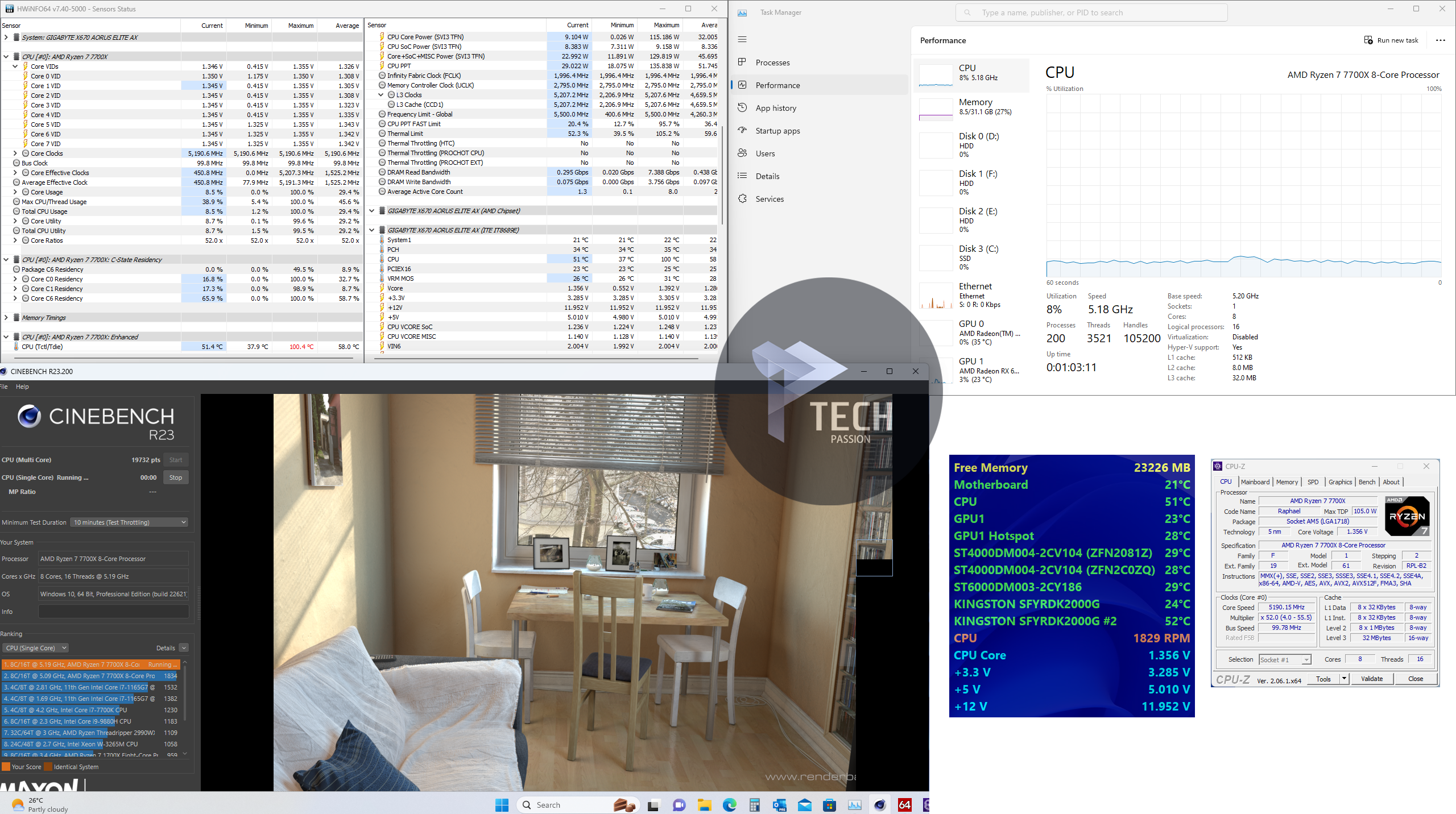

3. نتيجة الاختبار مع تردد 5.2GHz نتج عنه درجة حرارة تتراوح بين 45:58، مع أداء 1872.

• الفرق لا يستدعي عملية الكسر لكن من أجل إثبات الفرق في عملية الكسر بين كلا الترددين.
• للعلم ان الاهتمام في برنامج CINEBENCH R23 يكون أساسي مع تعدد الأنوية، بحيث هي الأساس في الضغط على المعالج.

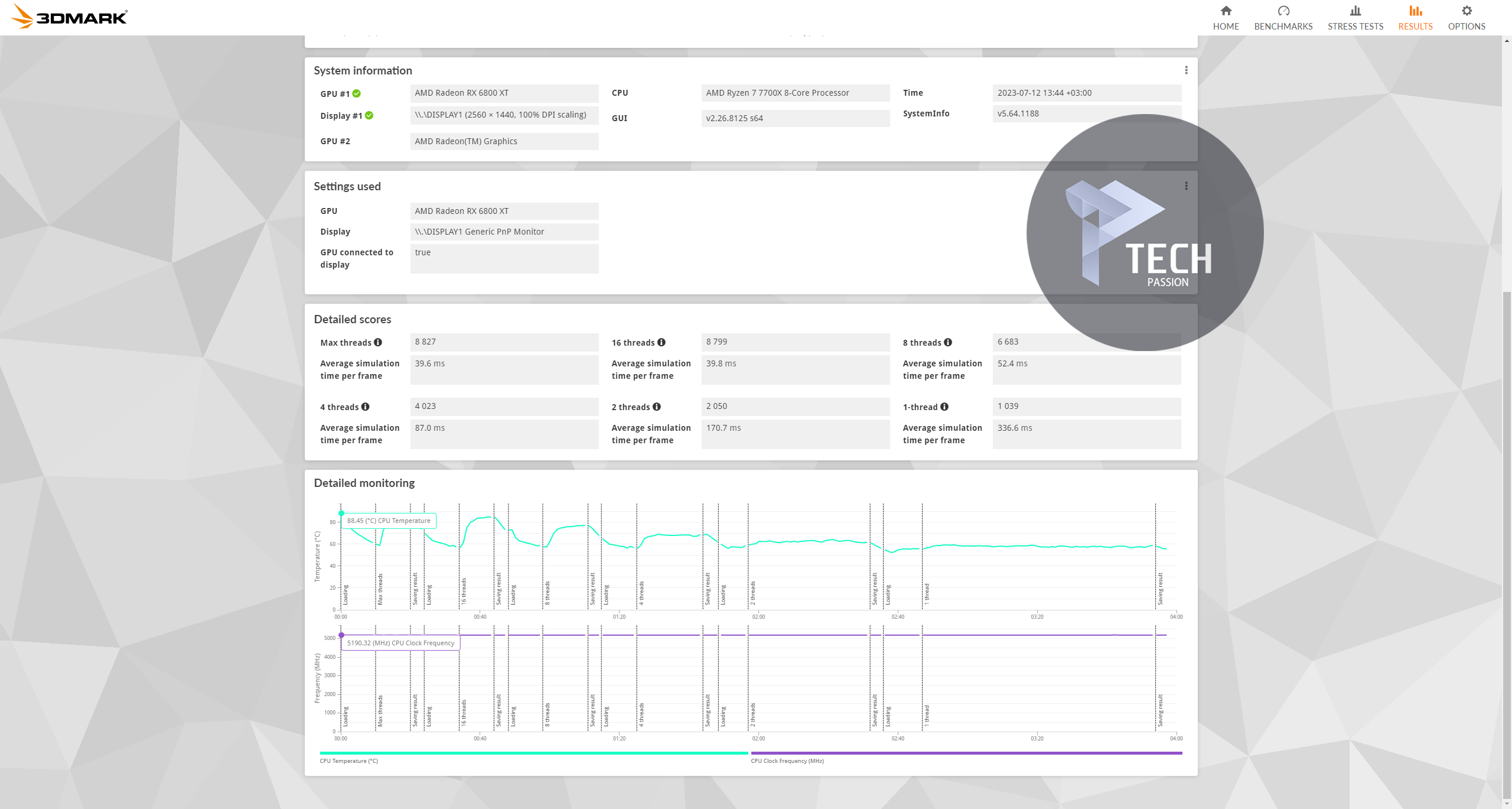

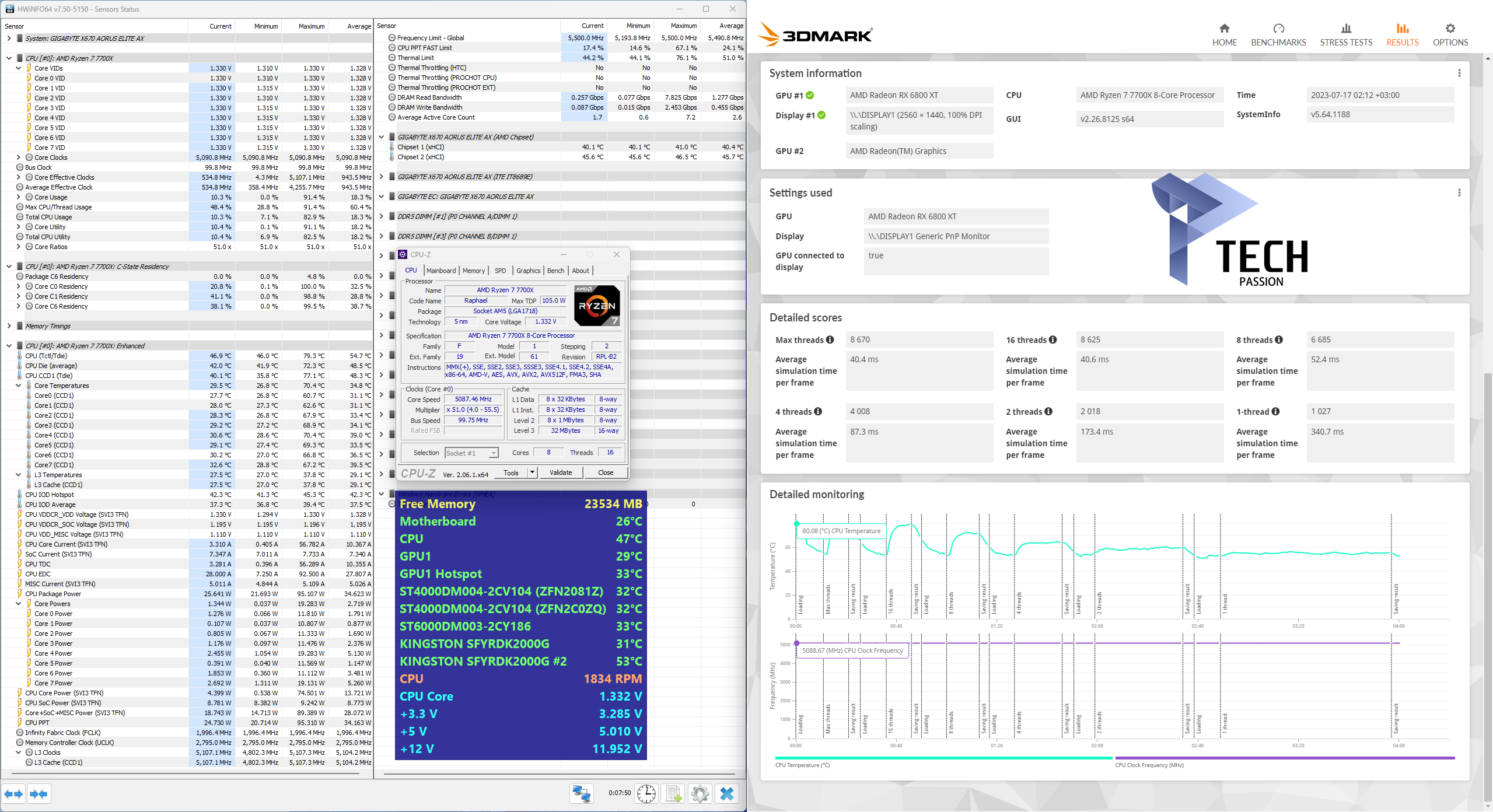

ثالثا : 3D Mark:

هو برنامج يستخدم في الضغط على المعالج مع استخدام كارت الشاشة من أجل معالجة مشاهد حقيقة في الألعاب واستخدام اختبارات معيارية مع الوقت الفعلي على عدة مراحل من الضغط.

التردد	أقصى درجة حرارة	أقل وقت مستهلك	أقصى وقت مستهلك
تردد 5.1GHz	80	40.4ms	340.7ms
تردد 5.2GHz	88	39.6ms	336.6ms

يقوم البرنامج بمعالجة الصور على عدد المسارات التي يحتويها المعالج كما نعلم أن المعالج المستخدم Ryzen7:7700x.

يحتوي المعالج على 16 مسار حيث يقوم البرنامج بمعالجة الصور أو مشاهد فعلية من داخل الالعاب من خلال 16 مسار بالترتيب (16-8-4-2-1) تزامنا مع الوقت الفعلي المستهلك .

• نلاحظ من خلال الجدول أن كلما قل الوقت المستهلك كلما كان هذا أفضل وأحسن.
• نلاحظ أن الفرق في الوقت بين كلا الترددين وقت بسيط جدا حيث يصل إلى 0.8ms.

رابعا: Geekbench3:

هو برنامج يستخدم لقياس أداء المعالج بسرعة ودقة عبر الأنظمة الأساسية عن طريق توفير مجموعة من الاختبارات المصممة لقياس أداء المعالج.

يعتمد البرنامج بالضغط ب 141 مرحلة من الضغط على المعالج ثم في نهاية الاختبار يظهر نتيجة كاملة ل تعدد الأنوية و للنواة الواحدة.

• لقد اعتمدنا في هذا الاختبار على تردد 5.1GHz وتردد 5.2GHz سنرى مدى استقرار ايهما .

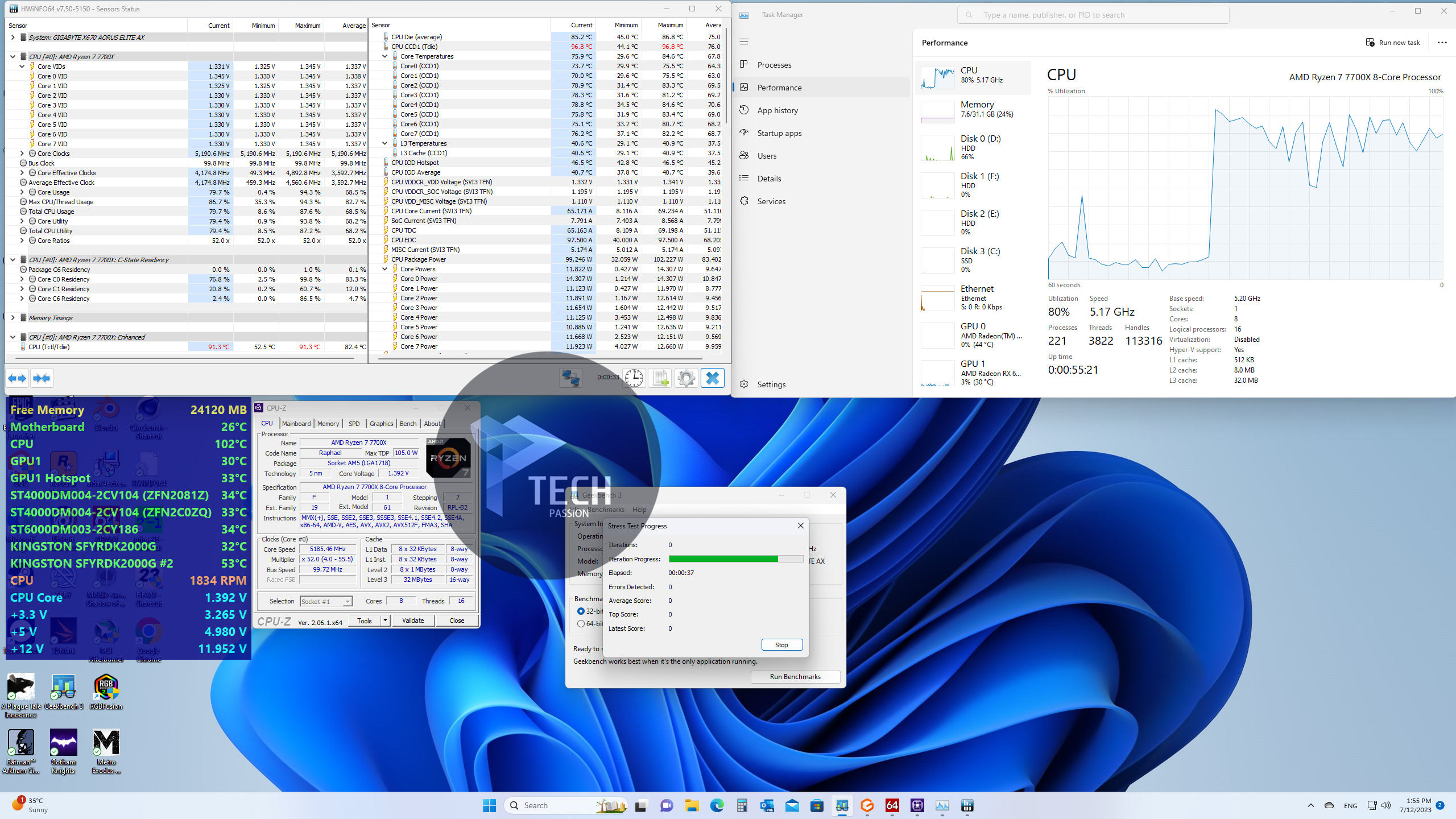

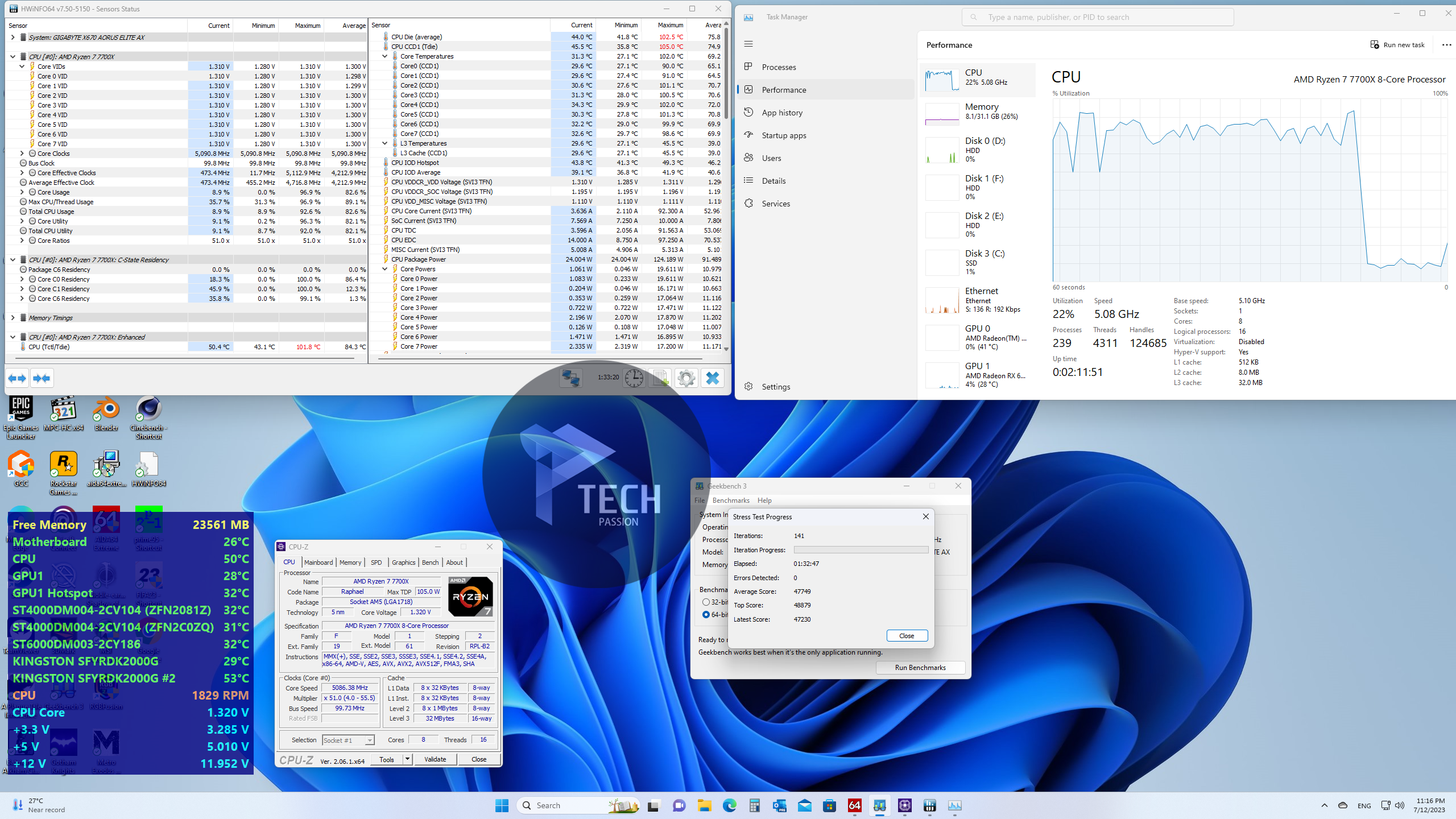

1- تردد 5.1GHz:

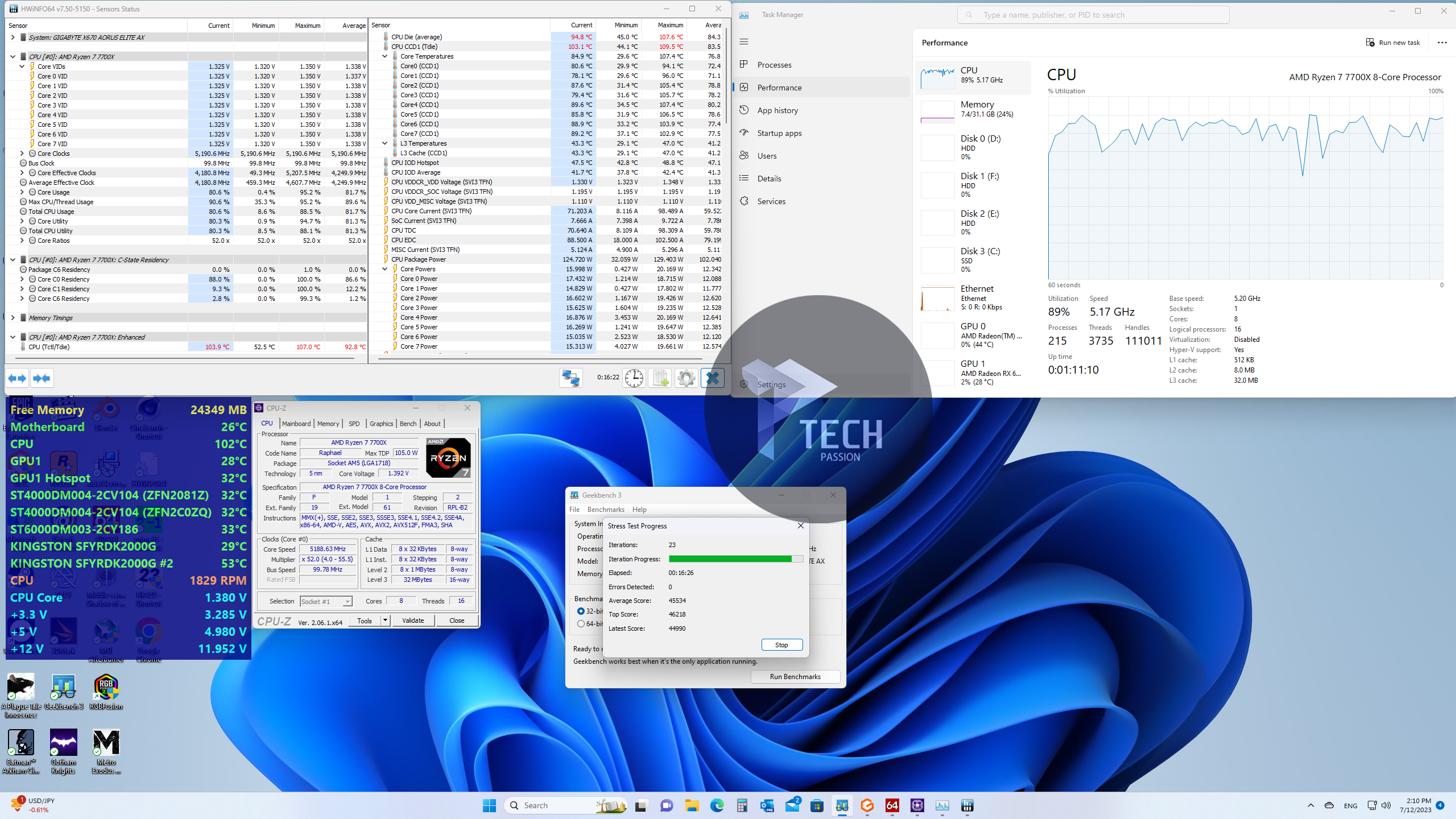

بداية الضغط على تردد 5.1GHz مع استخدام فولتية 1.320v تراوحت درجة الحرارة من 82 درجة إلى 100 مع متوسط درجات حرارة 90:95.

تصل درجة الحرارة إلى ذروتها في منتصف المرحلة ثم يستمر الضغط ويصل إلى المتوسط وتصل بين درجتي 90:95 درجة .

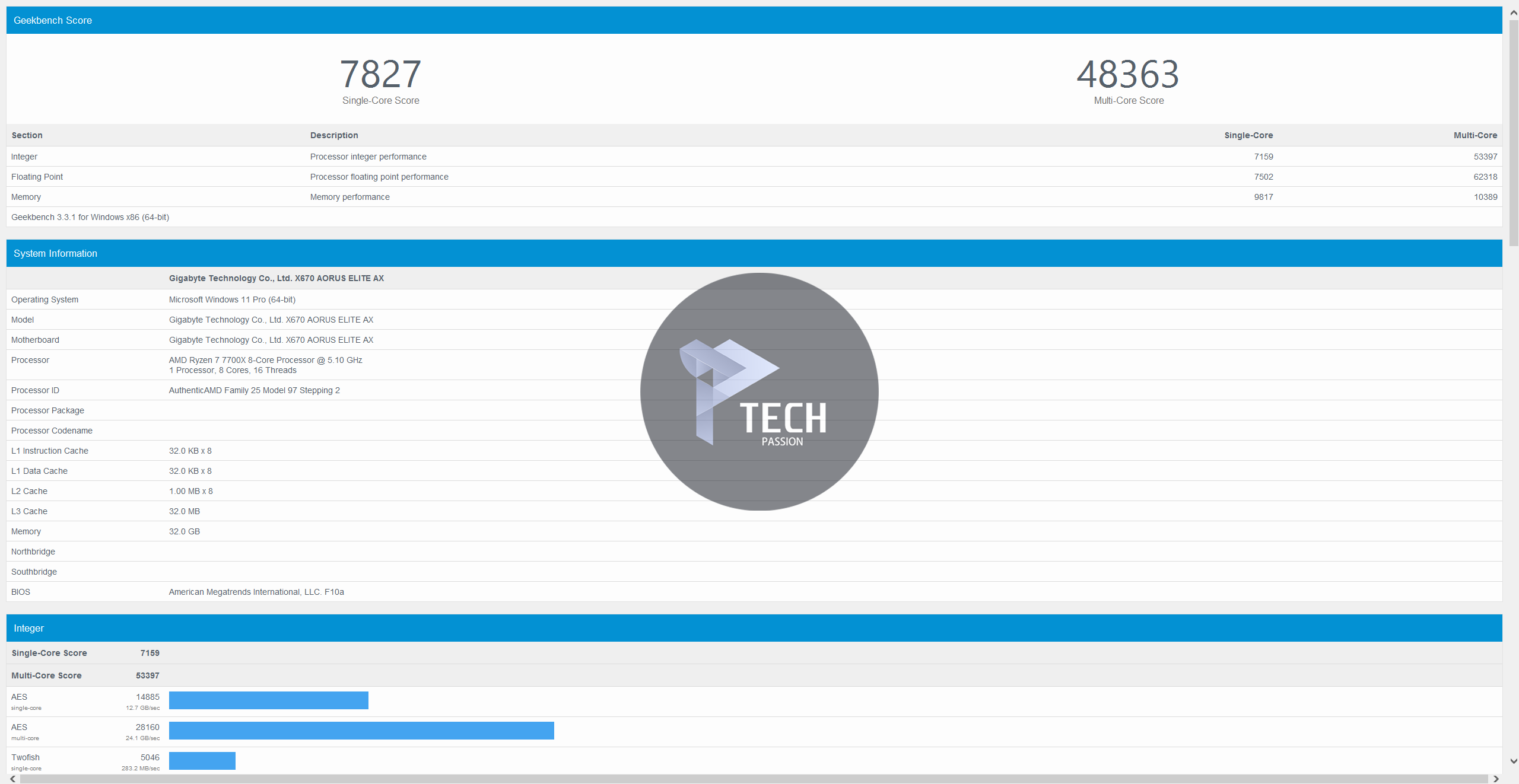

• حقق البرنامج نتيجة 7827 في النواة الواحدة بينما في حالة تعدد الأنوية كانت النتيجة 48363.

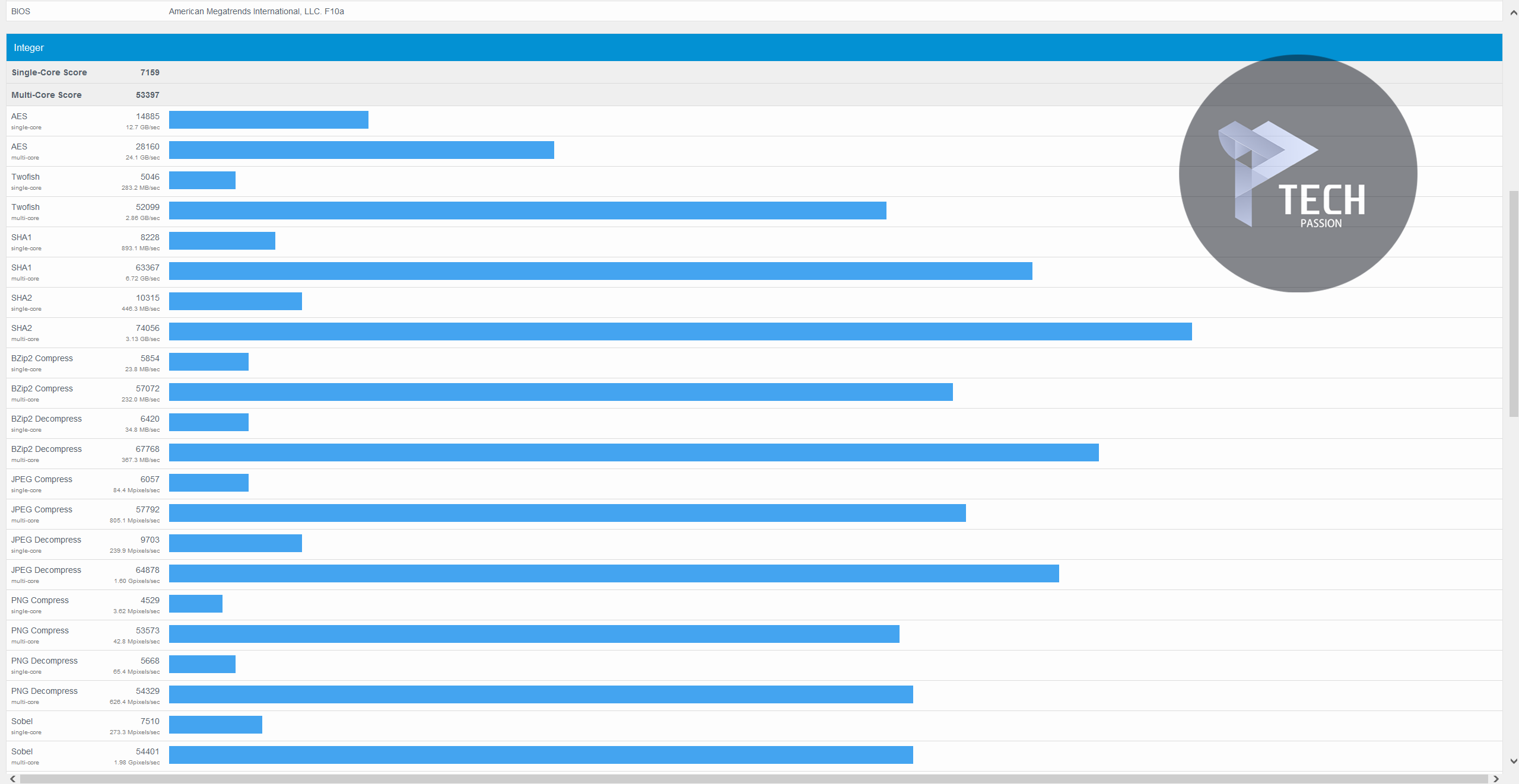

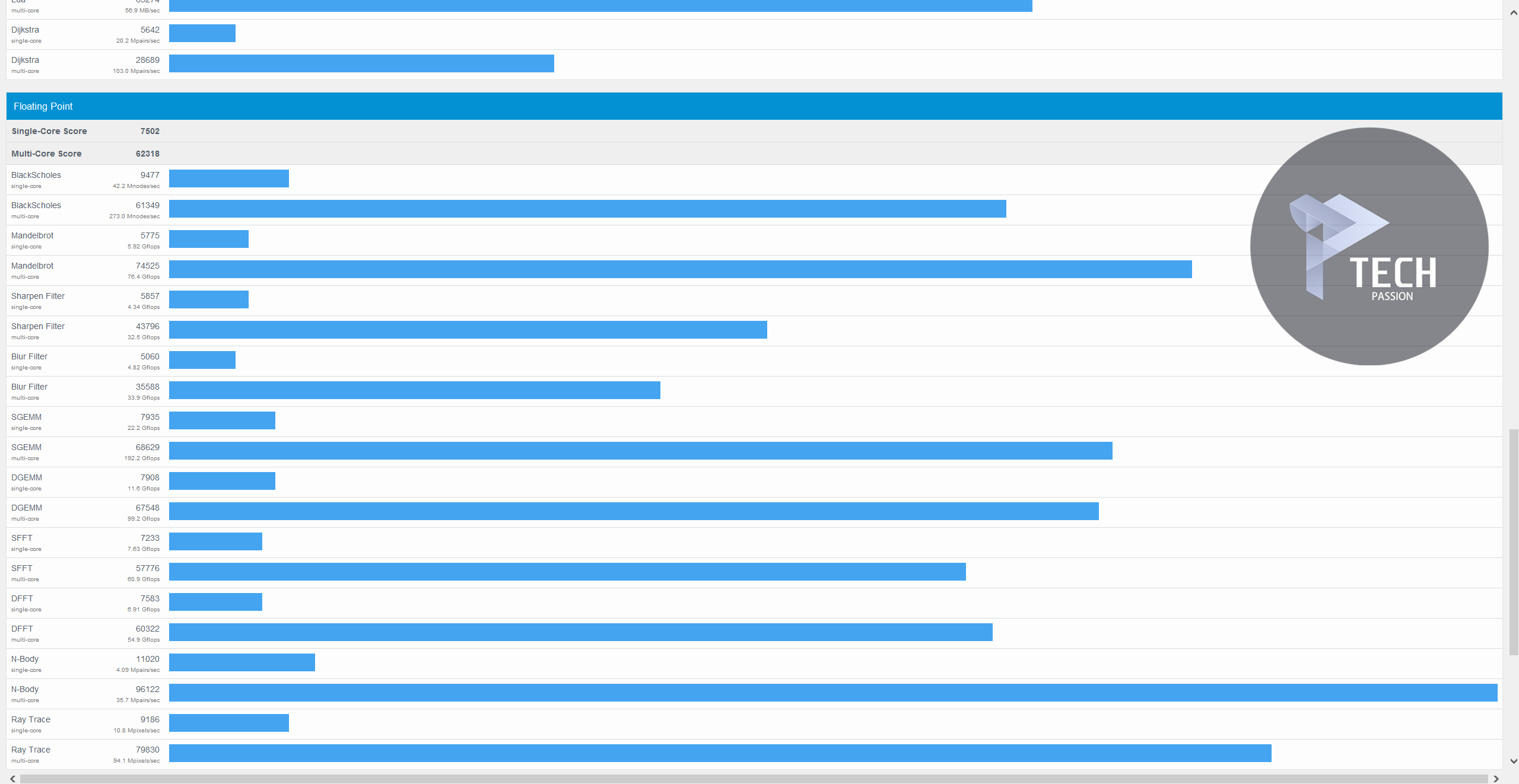

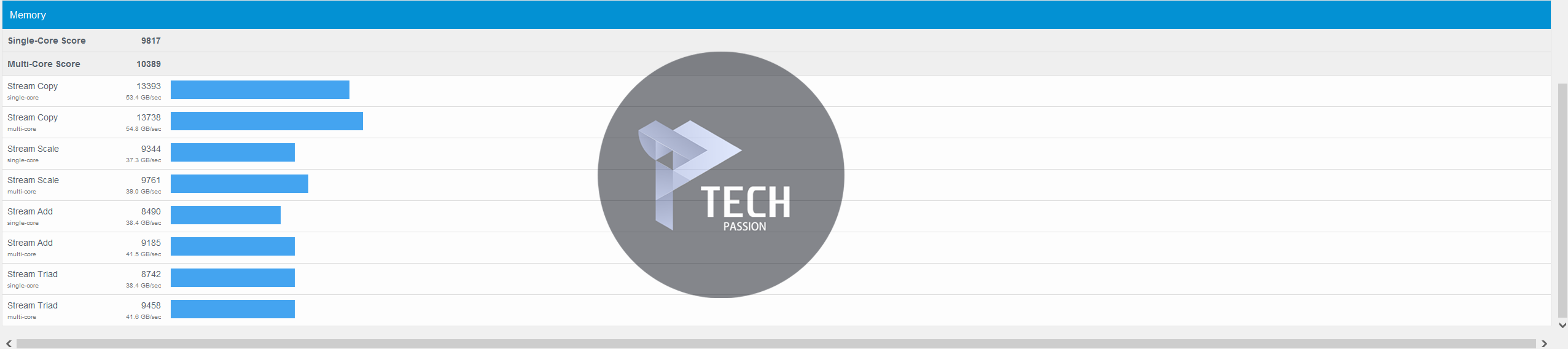

• يوجد في الصور تفاصيل أكثر حول اختبار برنامج GeekBench 3 حول كلا الحالتين.

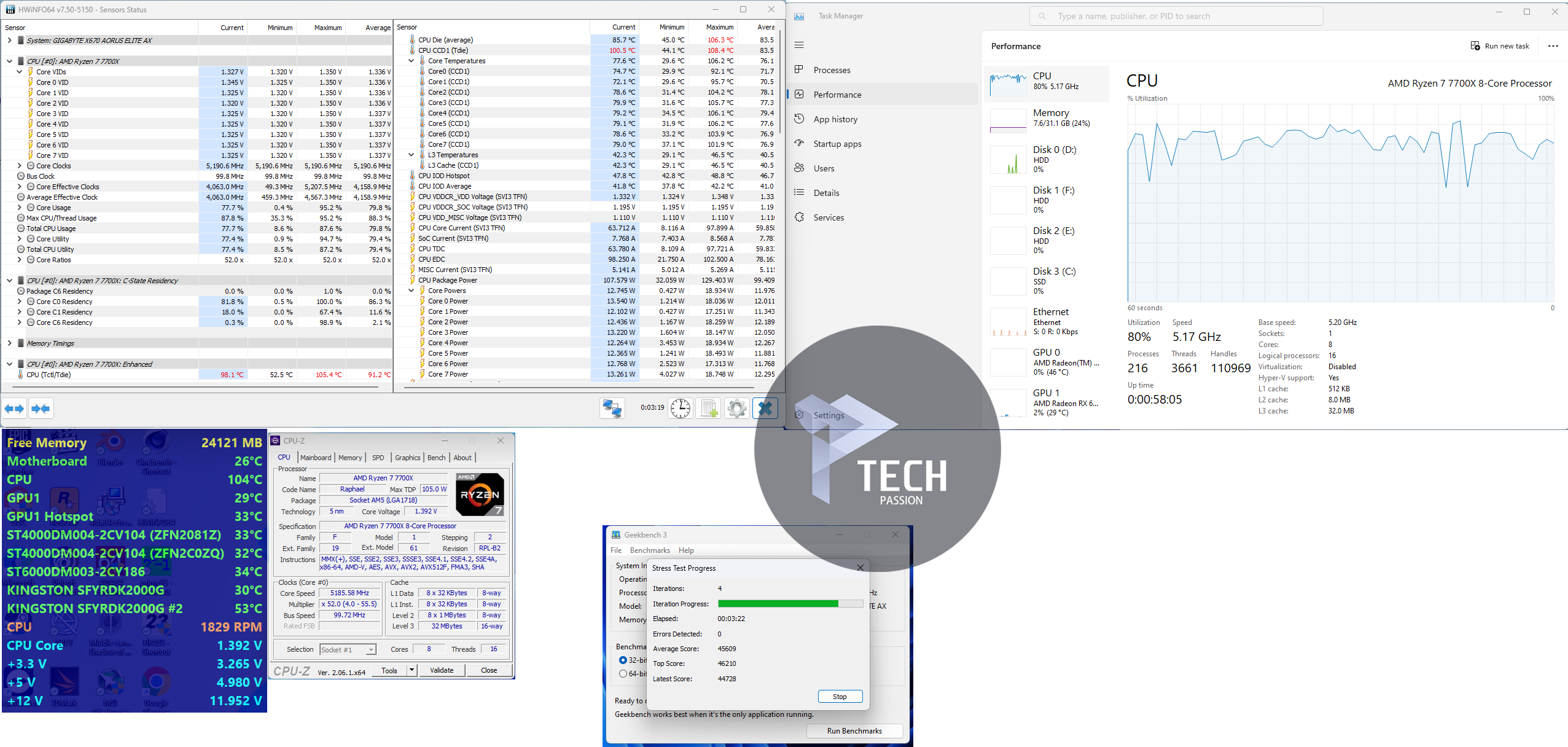

2- تردد 5.2GHz:

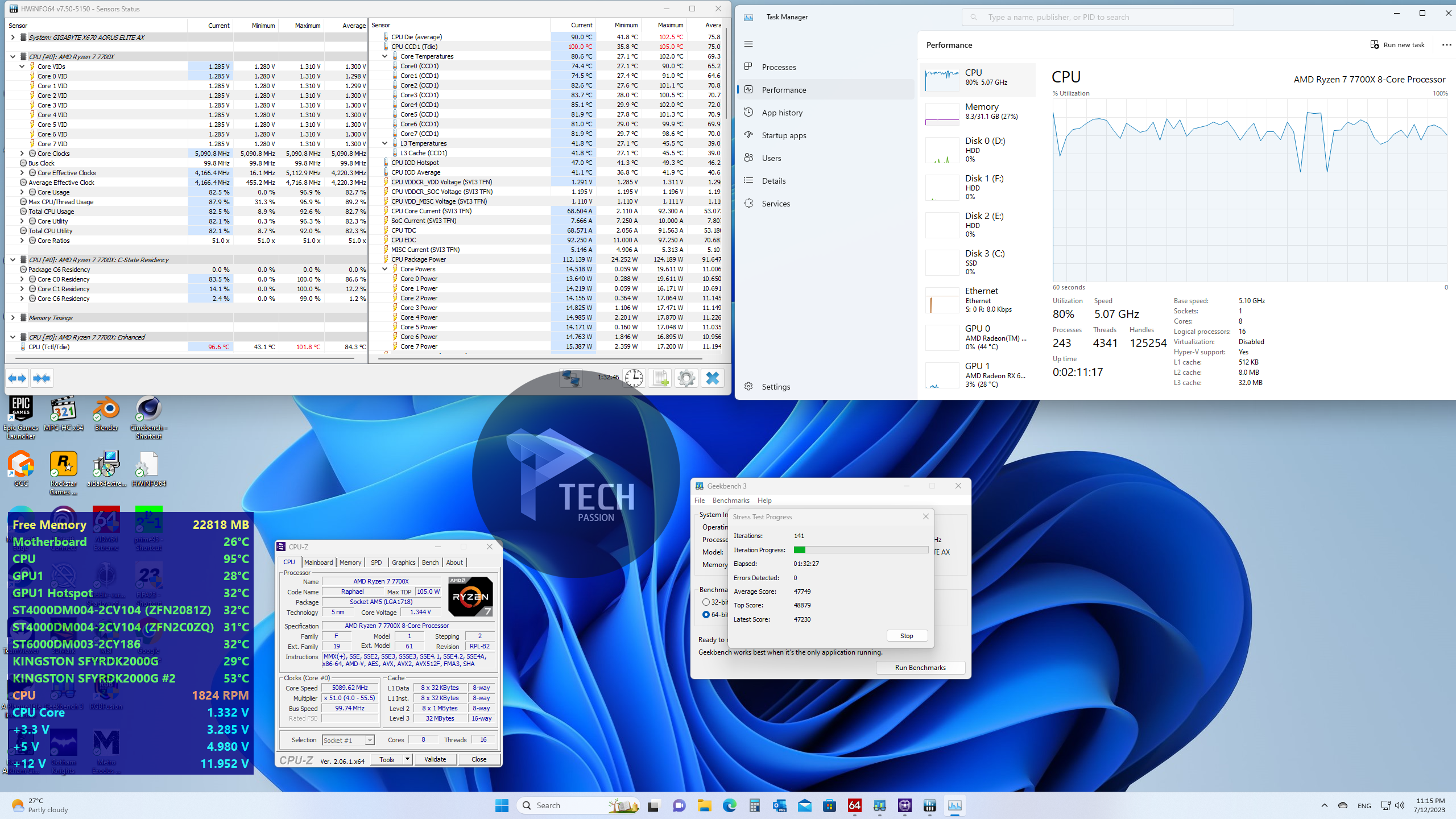

بداية الضغط على تردد 5.2GHz مع استخدام فولتية 1.340v تراوحت درجة الحرارة من 100 درجة إلى 109.6 مع متوسط درجات حرارة 99.

• قام الجهاز بإعادة التشغيل وذلك للحفاظ على المعالج واللوحة الأم، مما يعني عدم استقرار جهاز الحاسوب على تردد 5.2GHz.

خامسا: اختبارات الالعاب:

تمت الاختبارات على تردد 5.2GHz كونة التردد شبه مستقر من أجل الالعاب لكن غير مستقر في اختبارات الضغط وتم اختبار الالعاب عليه ليس فقط اختبار اداء بل أيضا لعب لمده كبيره.

منهجية الاختبار:

• سيتم مراجعة المبرد المائي Liquid Freezer II 360 A-RGB في الألعاب على أفضل تردد تم الوصول إليه  .
• كانت الاختبارات على أعلى إعدادات (Ultra Settings ) مع دقة 2K.

الوصف	Assassin’s Creed Origins	Assassin’s Creed Valhalla	Watch Dogs the Legion	Shadow of the Tomb Raider
متوسط درجة حرارة المعالج	73:70	55:52	63:57	55:50
أعلى فريمات	190	180	140	137
متوسط الفريمات	123	115	106	101
أقل فريمات	100	90	70	50

الملخص:

• الاهتمام في اختبارات الألعاب التركيز على درجة حرارة المعالج و التردد المستخدم ومدى استقرار المعالج في تشغيل الالعاب الثقيلة عن الاهتمام بعدد الفريمات.

المهتمين بالالعاب كانت لعبة Assassin’s Creed Origins تمثل لهم عائق كبير وذلك بسبب دقة الرسوميات العالية فيها خاصة انها كلعبة كانت مبنية على الصحراء المصرية، وذلك يتطلب مجهود كبير في اظهار التفاصيل العامة لأماكن عكس الاشخاص حيث الاشخاص اشكال مركبة ومعظمهم شبه بعضه ( في الألعاب طبعا).

• بالنسبة لي درجات حرارة مقبولة مع استمرارية اللعب لمدة ساعتين في فيفا 23 مع متوسط درجة حرارة 55 وأيضا لعبة CS:GO لمدة 3 ساعات مع متوسط درجة حرارة المعالج 60:63،

(بدون تشغيل تكييف) وهذا ممتاز جدا.

• هذا يثبت نجاح التجربة للعميل الذي يريد كسر سرعة المعالج من أجل تفادي مشكلة عنق الزجاجة خاصة في الالعاب.

5- تقييمنا لمبرد Liquid Freezer II 360 A-RGB:

المميزات:

• تبريد ممتاز.
• أداء ممتاز على منصة AMD.
• سهولة التركيب.
• ضمان 6 سنوات.
• هدوء المرواح.
• قيمة مقابل سعر.
• مروحة بقطر 40 ملم لتبريد دوائر الطاقة.
• إضاءة ARGB رائعة و سهلة التحكم.
• تصميم المضخة رائع.
• دليل التركيب سهل جدا.
• تبريد رائع على VRam.

العيوب:

• التغليف غير مناسب لوحدة تبريد بهذه القيمة.
• تصميم المضخة خالى من الجماليات.
• أنبوبة المعجون تكفي مرة واحدة فقط .

التقييم الكلي:

وحدة Arctic Liquid Freezer II 360 A-RGB هى صفقة جيدة مع المعالجات القوية وحتى مع كسر السرعة مع سهول التثبيت دون رؤية الكابلات المتشابكة فى كل مكان داخل الصندوق
مع توحيد الإضاءة ARGB الرائع فى المراوح لتكون الجماليات ضمن الميزات المتوفرة فى وحدة التبريد.

التقييم:  9.3/10.
