مقارنة بين أفضل المعاجين الحرارية

للسيطرة على درجة حرارة القطع الحساسة في جهاز الحاسوب مثل المعالج وذلك من أجل الحصول على استقرار جهاز الحاسوب، لـ الحفاظ على درجة الحرارة، وذلك لابد من توفير تبريد ممتاز للمعالج مع توفير معجون حراري ذات خواص ممتازة للحصول على تبريد ذات كفاءة عالية وهذا موضوع اليوم في مقارنة بين أفضل المعاجين الحرارية.

محتوى موضوع اليوم منقسم إلى:

1. تعريف المعجون الحراري.
2. أنواع المعاجين المستخدمة.
3. منصة الاختبار والاستعدادات.
4. الاختبارات.
5. الملخص.

1.تعريف المعجون الحراري:

هو مادة رصاصية اللون الذي يتميز ببعض الصفات الكيميائية والفيزيائية والتي تعمل على تقليل درجة الحرارة، حيث يتم تطبيق المعجون على المعالج سواء في كارت الشاشة أو المعالج الأساسي في الجهاز.

1.1. كيفية عمل المعجون الحراري:

يقوم المعجون الحراري بنقل الحرارة من وحدة IHS والتي تأتي اختصار لـ Integrated Heat Spreader من المعالج لقاعدة التبريد المستخدمة سواء مبرد مائي أو هوائي مما يسمح بـ تشتيت الحرارة، بعد إتمام عملية نقل الحرارة يقوم المبرد بأنواعه التبريد من خلال الأنابيب الحرارية أو من خلال الريداتير الذي يحتوي على سائل التبريد.

1.2. أنواع المعجون الحراري:

يوجد العديد من الأنواع من المعجون الحراري باختلاف الأنواع الذي يتم صنع المعجون منها، يتواجد أنواع ذات أساس معدني و غير معدني و كربوني الصنع و سيليكون.

• الفرق بين كل معجون والأخر هو طبيعة الصنع والأهم طبيعة التوصيل الحراري والتوصيل الكهربي والكثافة والسعر.

2. نبذة مختصرة عن أنواع المعاجين المستخدمة:

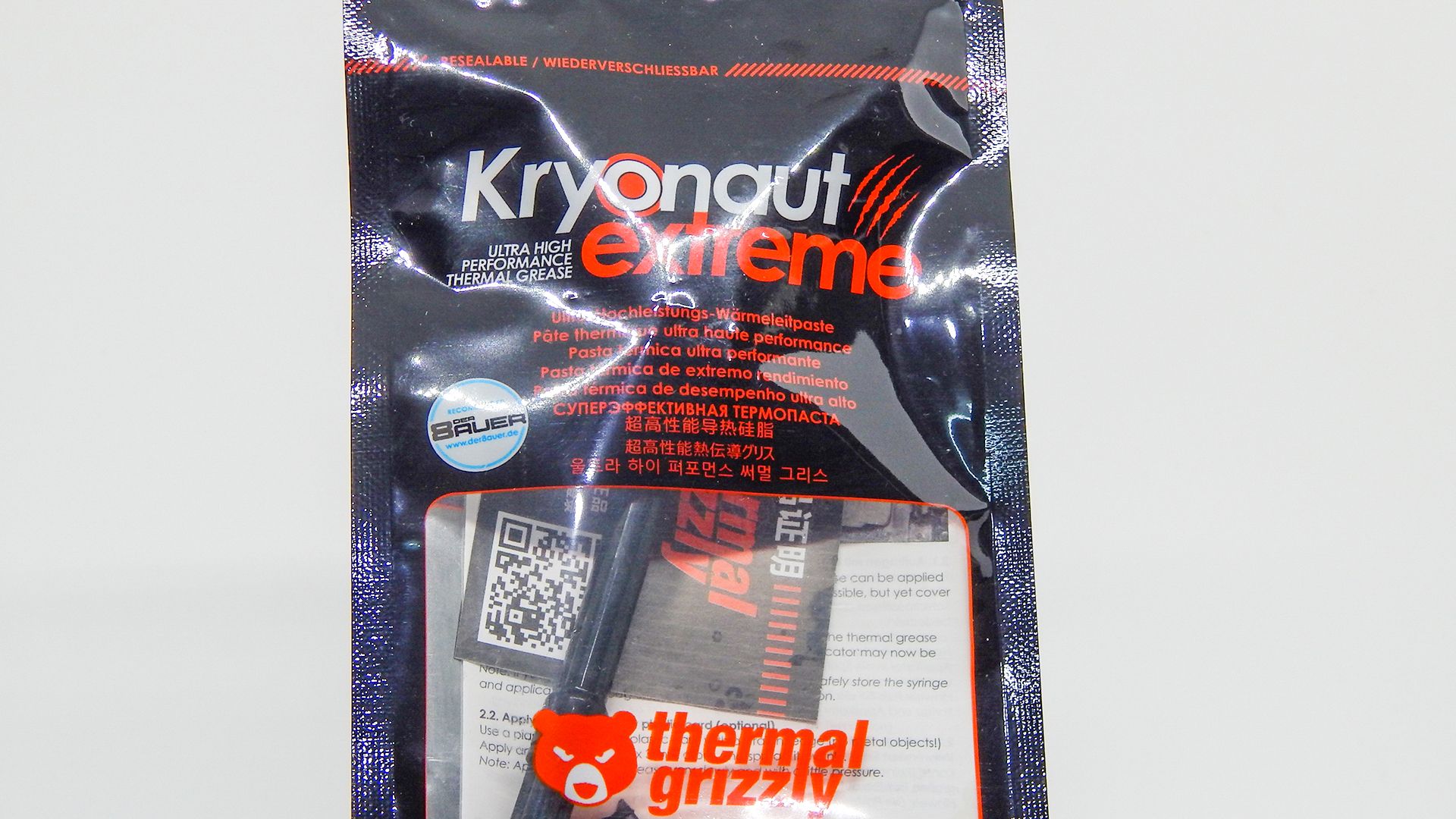

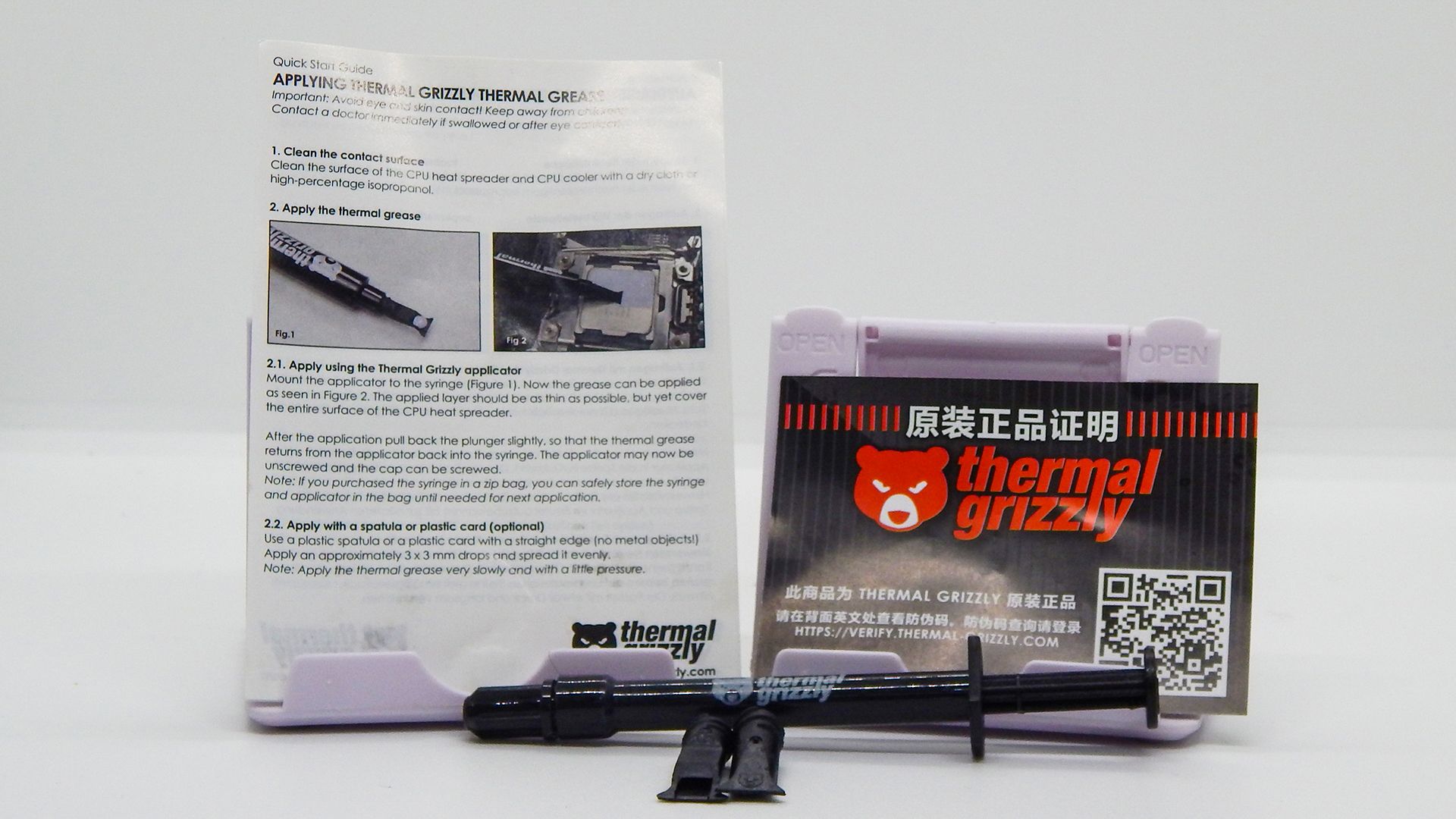

A. معجون حراري Thermal Grizzly Kryonaut Extreme:

معجون حراري Kryonaut Extreme هو معجون ذات قابلية توصيل حراري عالية بسبب حجم الجسيمات الصغير مما يسهل يسبب في تقليل درجات الحرارة.

استخدام Kryonaut Extreme مع التبريد باستخدام النتروجين السائل

يتميز Kryonaut Extreme أنه مصمم من أجل كسر سرعة المعالجات بالإضافة إلى الاستخدام لفترة طويلة دون الحاجة لإعادة التطبيق.

• الاستخدام الأمثل:

يحبذ استخدام Kryonaut Extreme مع التبريد المائي و التبريد باستخدام النتروجين السائل.

المميزات الرئيسية:

• الكثافة: 3.76g/cm³.
• التوصيل الكهربائي: 0pS/m.
• اللزوجة: 130:180Pa⋅s.

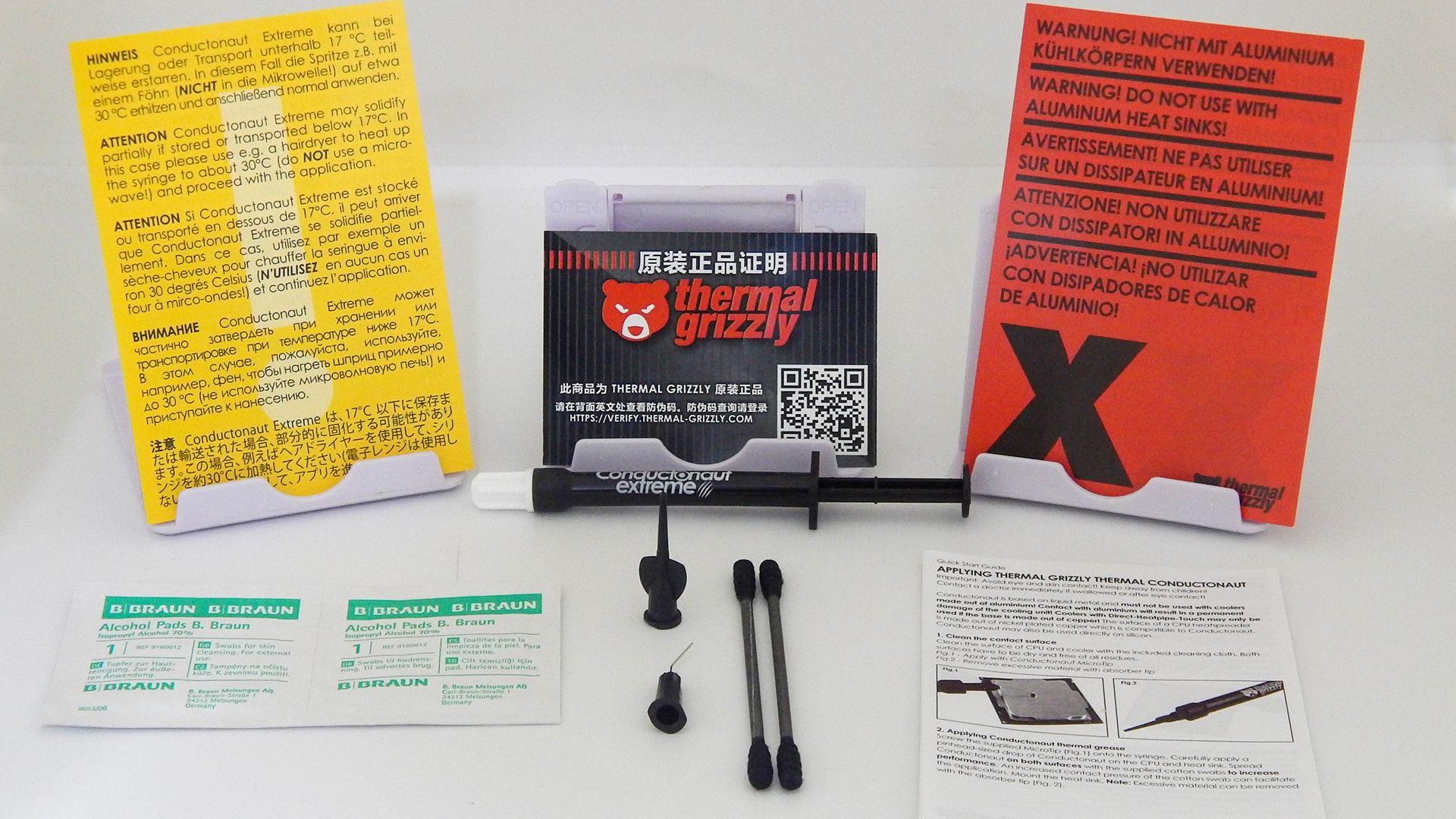

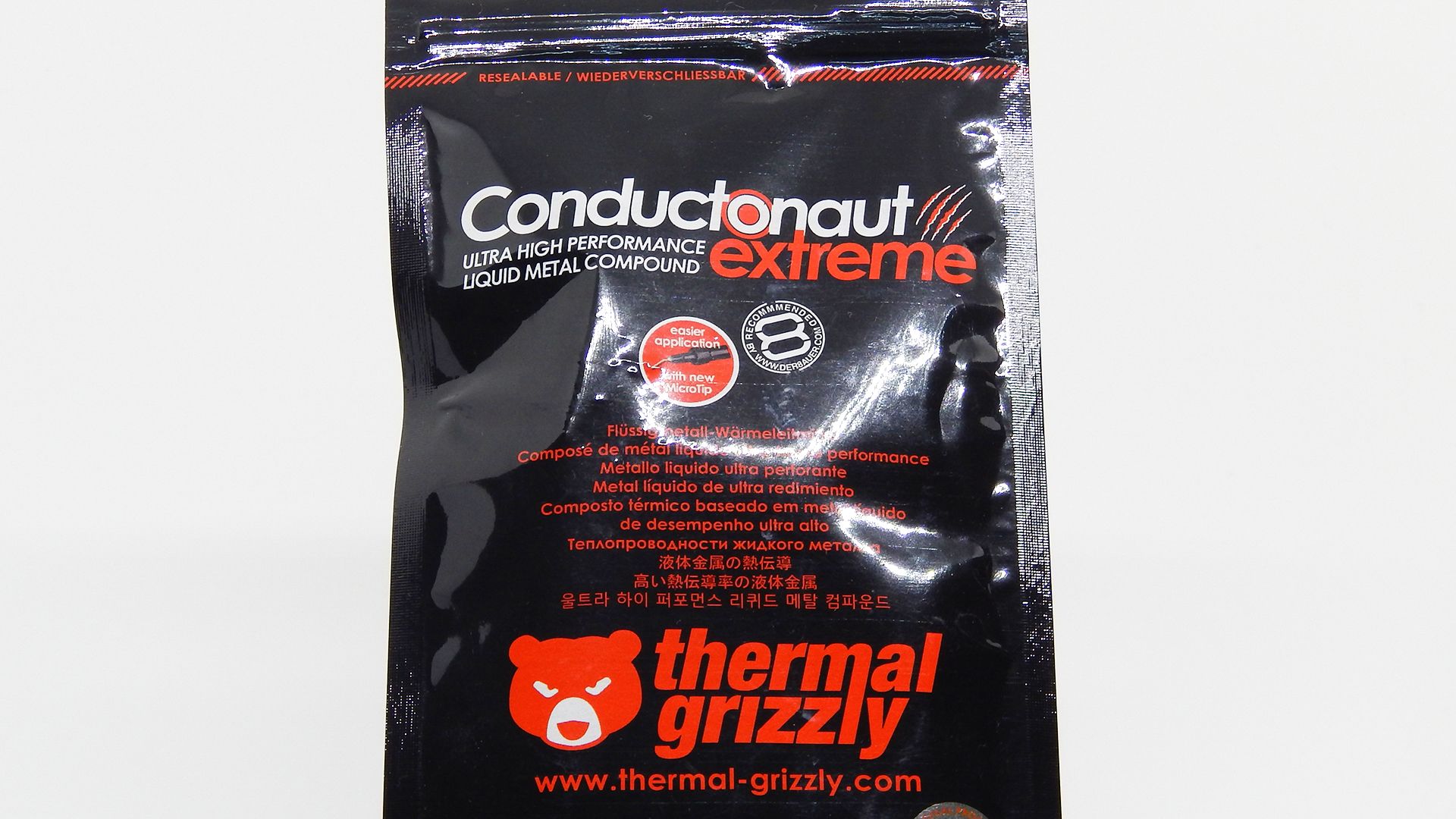

B. معجون حراري  Thermal Grizzly CONDUCTONAUT EXTREME:

عبارة عن معجون حراري معدني سائل فـ بالتالي كونه موصل لـ الكهرباء، وأيضا عبارة عن كتل سائلة داخل الأنبوبة يتم وضعها باستخدام إبرة ويخرج من الأنبوبة على هيئة كرات صغيرة سائلة ويتم فردة باستخدام الأدوات الملحقة مع المعجون.

يعتبر CONDUCTONAUT EXTREME ليس مثل أي معجون حراري آخر لأنه لا يعتبر كـ أي معجون حراري لأن المعجون الحراري يتكون من جزيئات صلبة وأخرى سائلة، وطبقا لسطح المعالج وسطح المبرد وتواجد الأجزاء الغير متساويه بين كلاهما فلا تستطيع الجزيئات الصلبة في المعجون الحراري التقليدي على ملء تلك الفراغات، ولذلك مع استخدام CONDUCTONAUT EXTREME يسهل ملء تلك الفراغات مما يعطي نتائج أفضل من المعاجين الحرارية.

يفضل استخدام CONDUCTONAUT EXTREME على قواعد المبرد المصنوعة من النحاس المطلية بالنيكل، ومن ضمن تحذيرات الشركة لا يجب استخدام المعجون مع قواعد المبرد المصنوعة من الألومنيوم.

المميزات الرئيسية:

• الكثافة: 6.29g/cm³.
• اللزوجة: 0.0021Pa⋅s.
• درجة الحرارة القصوى:200 درجة.

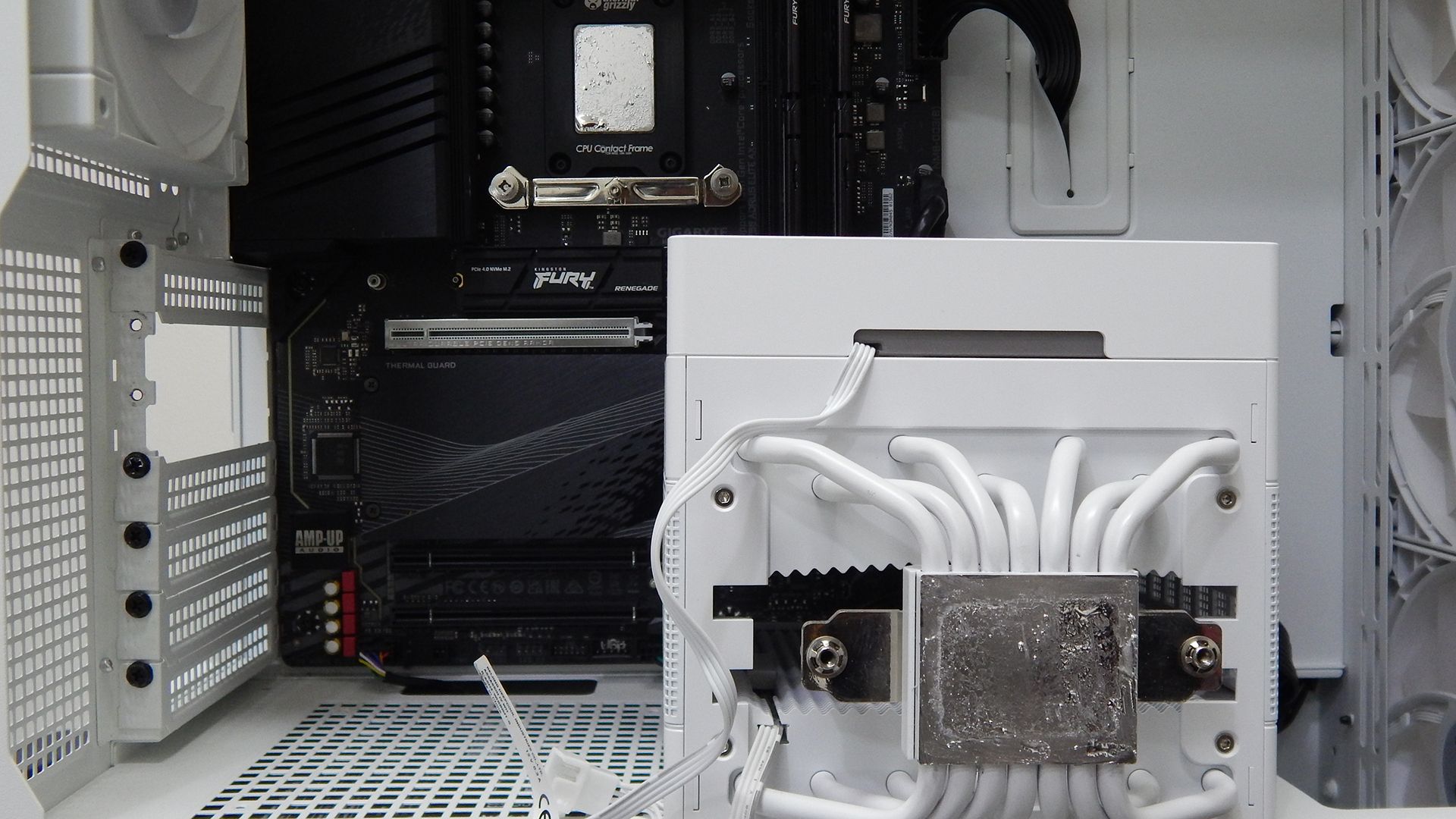

كيفية وضع المعجون الحراري CONDUCTONAUT EXTREME:

• يجب أن يكون جميع القطع من حيث الذواكر وصندوق الحاسوب بعيدة عن المكان وضع المعجون ثم اتباع الخطوات الأتية:

1. تركيب المعالج
2. اختيارية: تركيب CPU Contact Frame.
3. وضع المعجون كما موضح بـ كتيب التعليمات الخاصة بـ الشركة.
4. تركيب وحدة التخزين في حالة كونها M.2 NVME.
5. تركيب المبرد في حالة كونة هوائي، بينما لو كان المبرد مائي تثبيت اللوحة الأم في صندوق الحاسوب ثم تركيب المبرد.
6. اكمال باقي عملية التركيب.

• لكن في حالة الحاجة تغيير المبرد أو تغيير المعالج لابد من اتباع الخطوات الأتية:

1. فك جميع القطع عدا المبرد.
2. في حالة كان المبرد هوائي يفضل فك المبرد خارج الصندوق.
3. في حالة كان المبرد مائي يتم في المضخة وثم فك المبرد كاملا.
4. فك اللوحة الأم من صندوق الحاسوب.
5. استخدام Shield Coating أو Remove Cleaner والأثنين متخصصين في تنظيف المعجون السائل.

• سبب إخراج جميع القطع من الصندوق:

الحفاظ على القطع من المعجون لأنه موصل لـ الكهرباء وذلك لكي لا يحدث تلف لـ القطع.

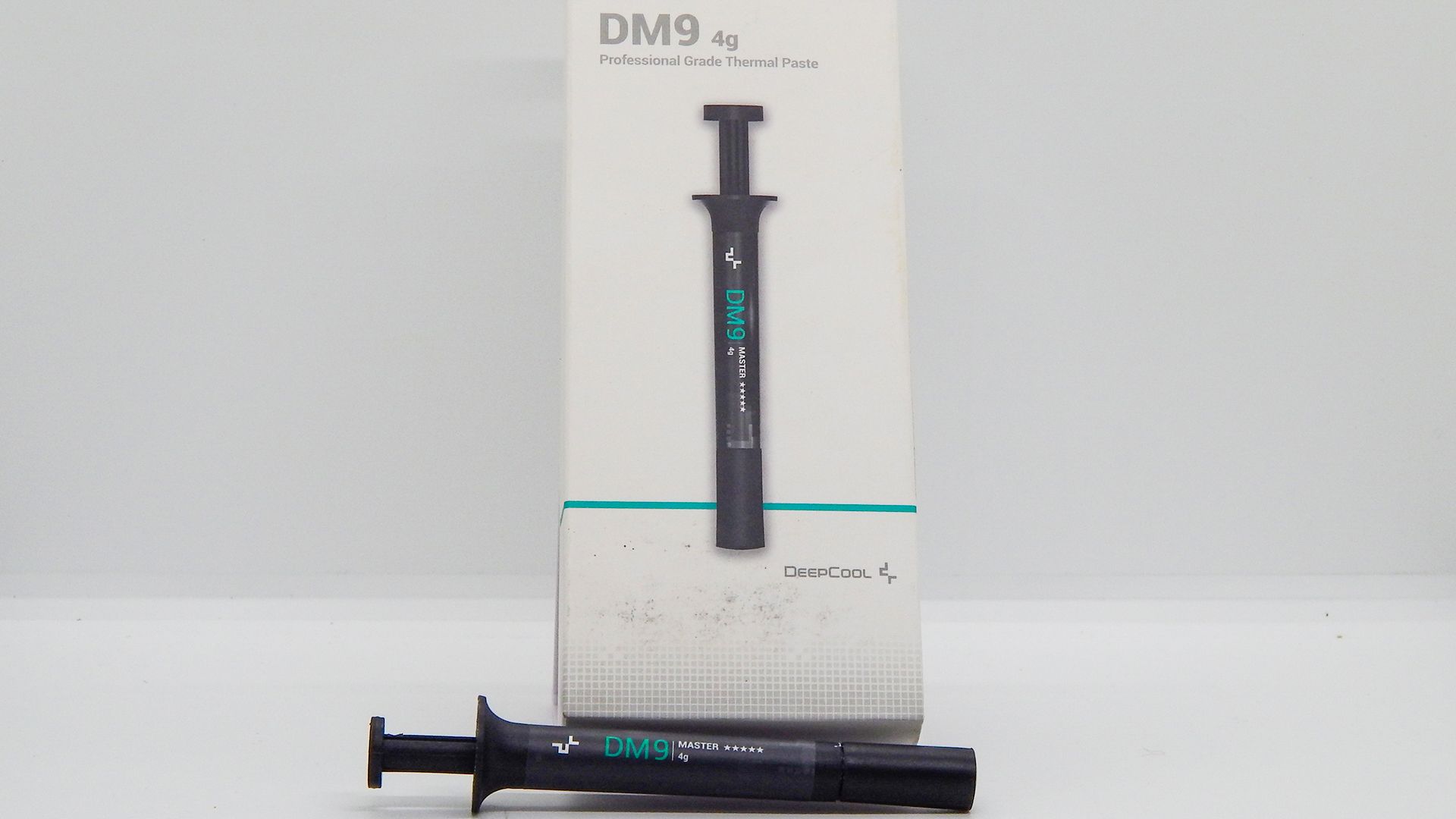

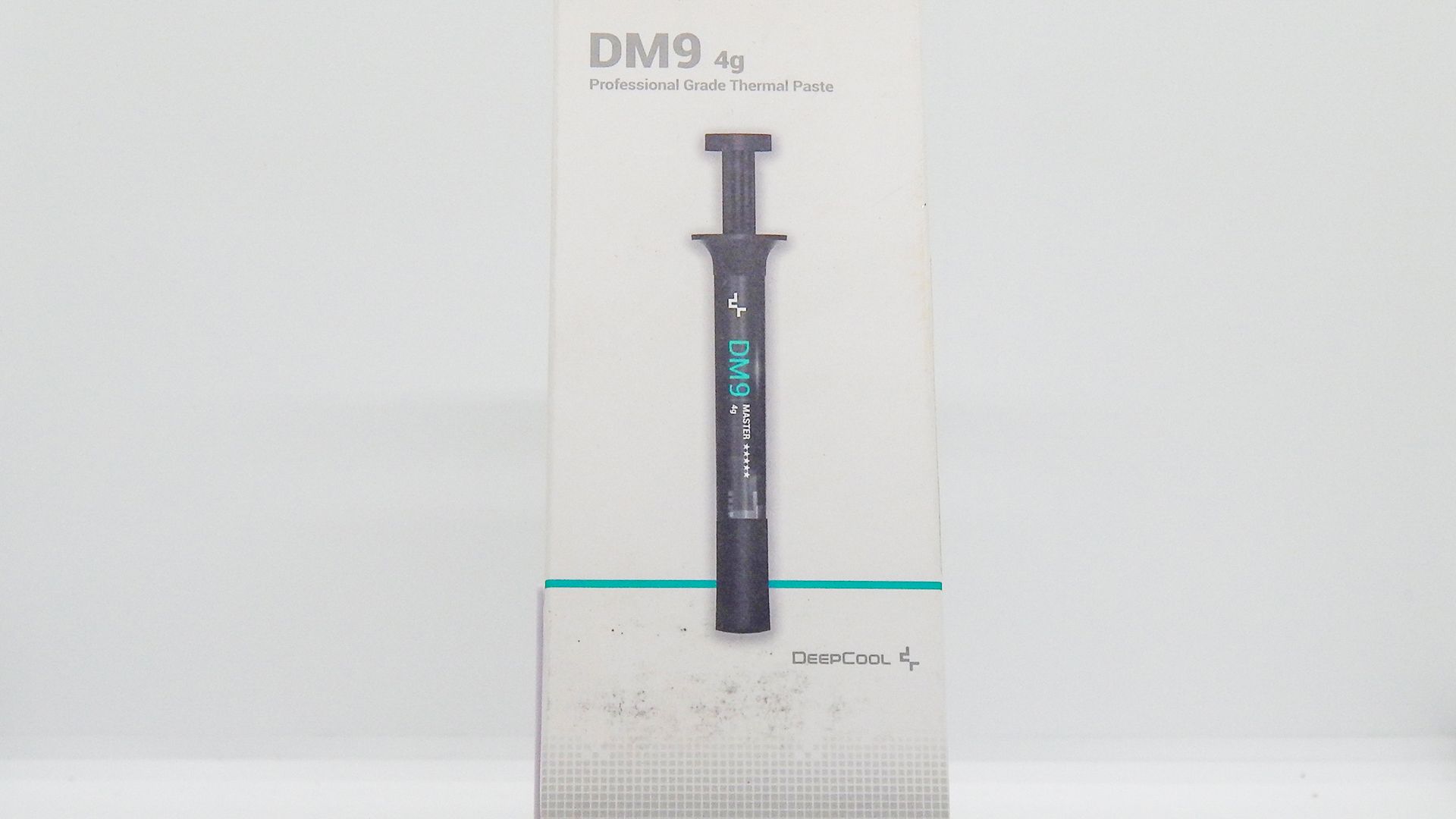

C. معجون حراري DeepCool DM9:

معجون متخصص من شركة DeepCool ذات جودة تصنيع عالية.، ويتميز أنه غير موصل لـ الكهرباء.

المميزات الرئيسية:

• الكثافة:3.5g/cm³.
• درجة الحرارة القصوى:250 درجة.

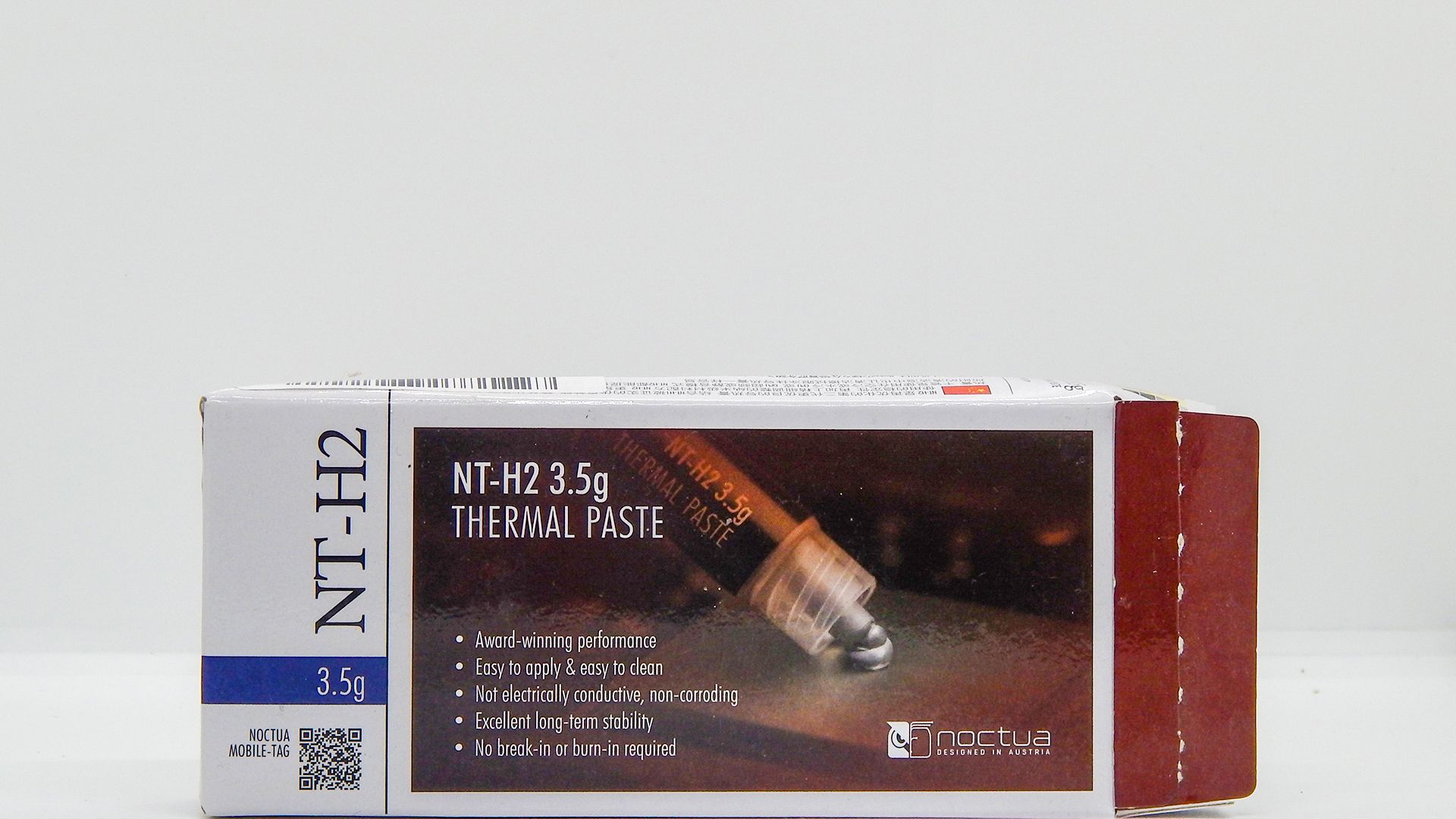

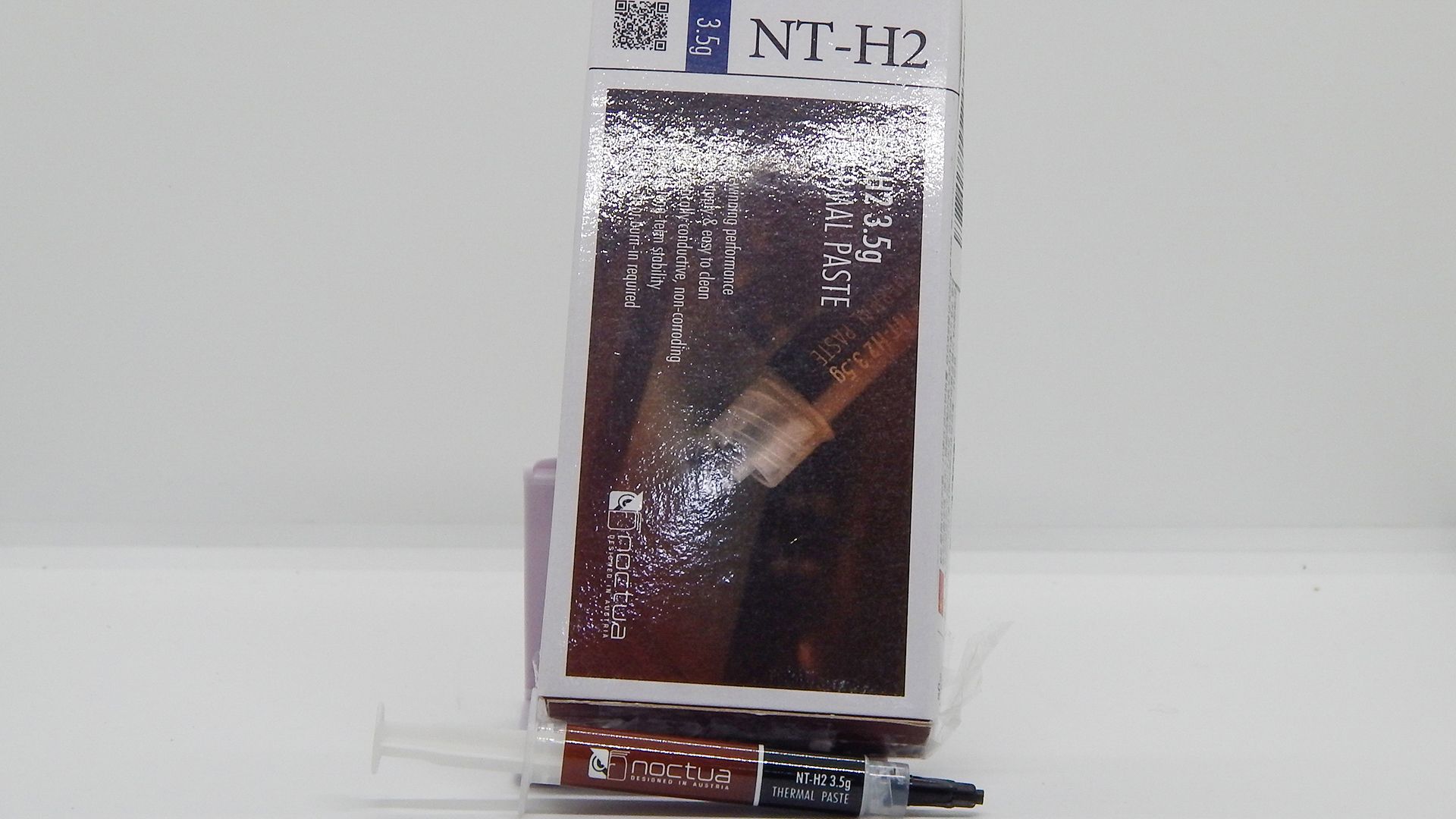

D. معجون حراري  Noctua NT-H2:

معاجين شركة NOCTUA من المعاجين الشهيرة في السوق المصري وغيرها لكن في مصر أثبت تلك المعاجين الكفاءة سواء كان من خلال الاستخدام في المعالجات أو من خلال تغيير المعجون في كروت الشاشة.

معجون NT-H2 هو المعجون الحراري الجديد البديل عن NT-H1 والذي يختلف بعض الشئ في الجزئيات الخاصة في تكوينه كما يختلف أيضا في الكثافة.

يكمن الاختلاف بين كلا منهما في المعالجات ذات استهلاك طاقة أعلى من 200 واط لكن لا يظهر هذا في المعالجات أقل من 65 واط، وأيضا يكون الاختلاف في الكثافة ودرجة الحرارة الذي يظل المعجون الحراري يعمل بكفاءته.

يتميز H2 بـ إمكانية تخزينه بعد عملية فتح الأنبوبة لمدة ثلاث سنوات كما لا يشترط أن يتم وضعه في مكان مخصص يمكن وضعه في درجة الغرفة لكن يفضل أن يكون بعيدا عن الشمس أو وضعه في مكان رطب.

المميزات الرئيسية:

• الكثافة: 2.81g/cm³.
• درجة الحرارة القصوى:200 درجة

3. منصة الاختبار والاستعدادات:

تتمثل مواصفات منصة اختبار المقارنة بين أفضل المعاجين الحرارية  في الآتي:

القطعة	الطراز
اللوحة الأم	Gigabyte Z790 Aorus Elite AX
المعالج	Core I9:13900K
كارت الشاشة	Gigabyte Aorus Rx6800XT Master
الرامات	Kingston FURY Beast 5600MT/s
وحدة التخزين	Kingston FURY Renegade PCIe 4.0 NVMe M.2
المبرد	Assassin IV WH
مزود الطاقة	DeepCool PX1000G
صندوق الحاسب	DeepCool CH560 Digital WH

3.1. الاستعدادات:

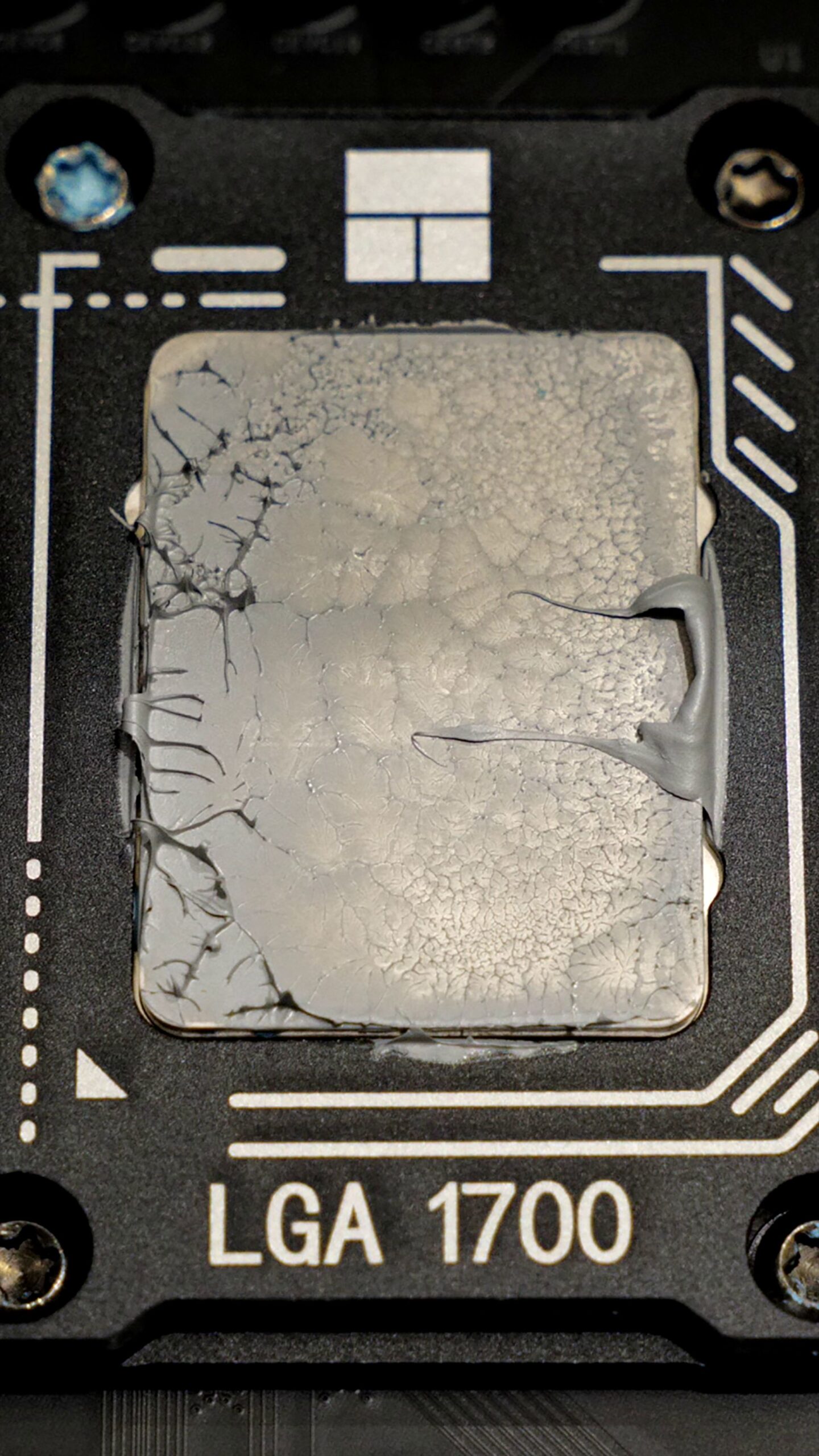

من أهم والاستعدادات هي تركيب إطار المعالج أو كما يطلق عليه LGA1700 bracket anti blinding، واليوم سنقوم باستخدام إطار شركة Thermal Grizzly.

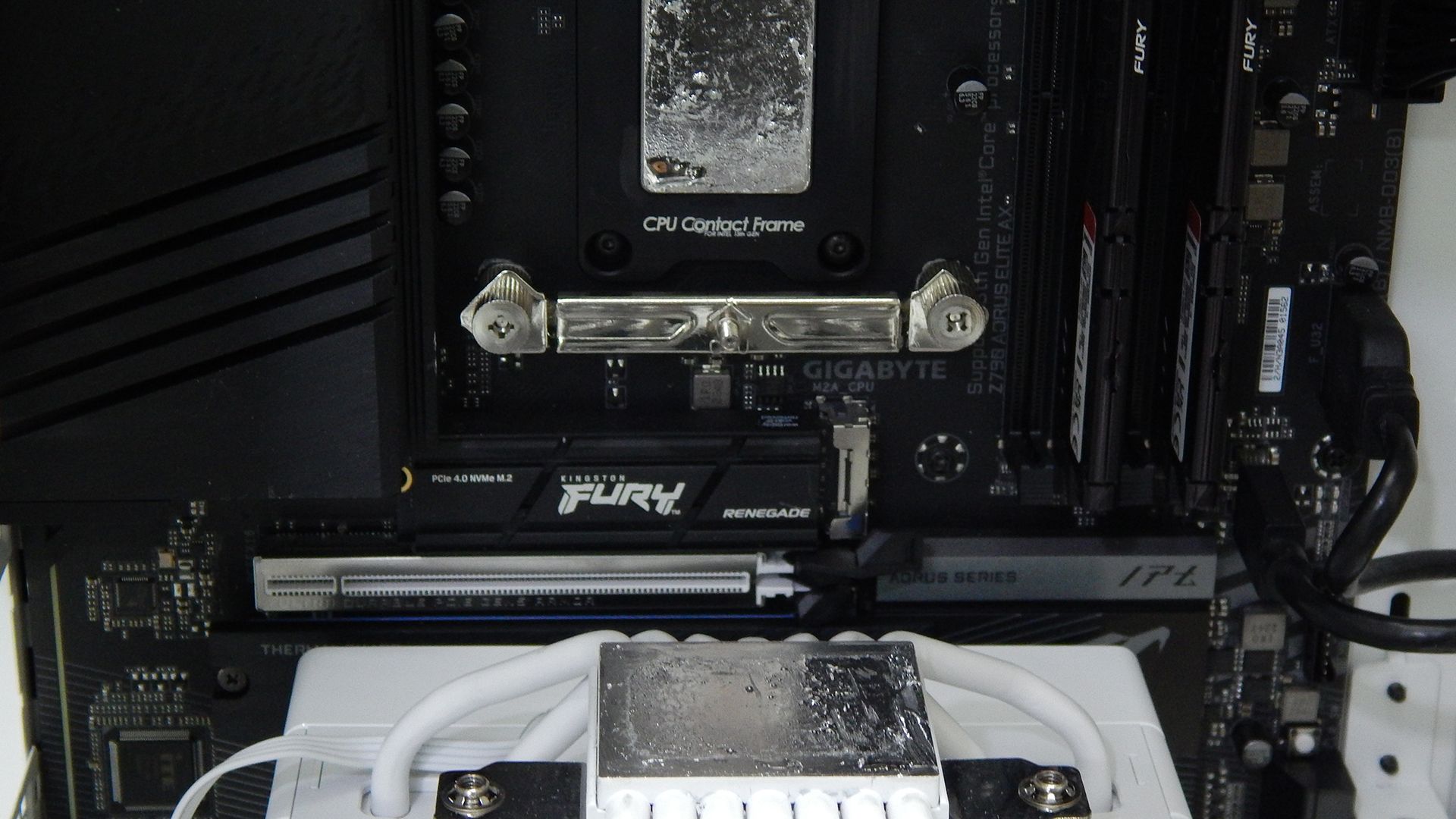

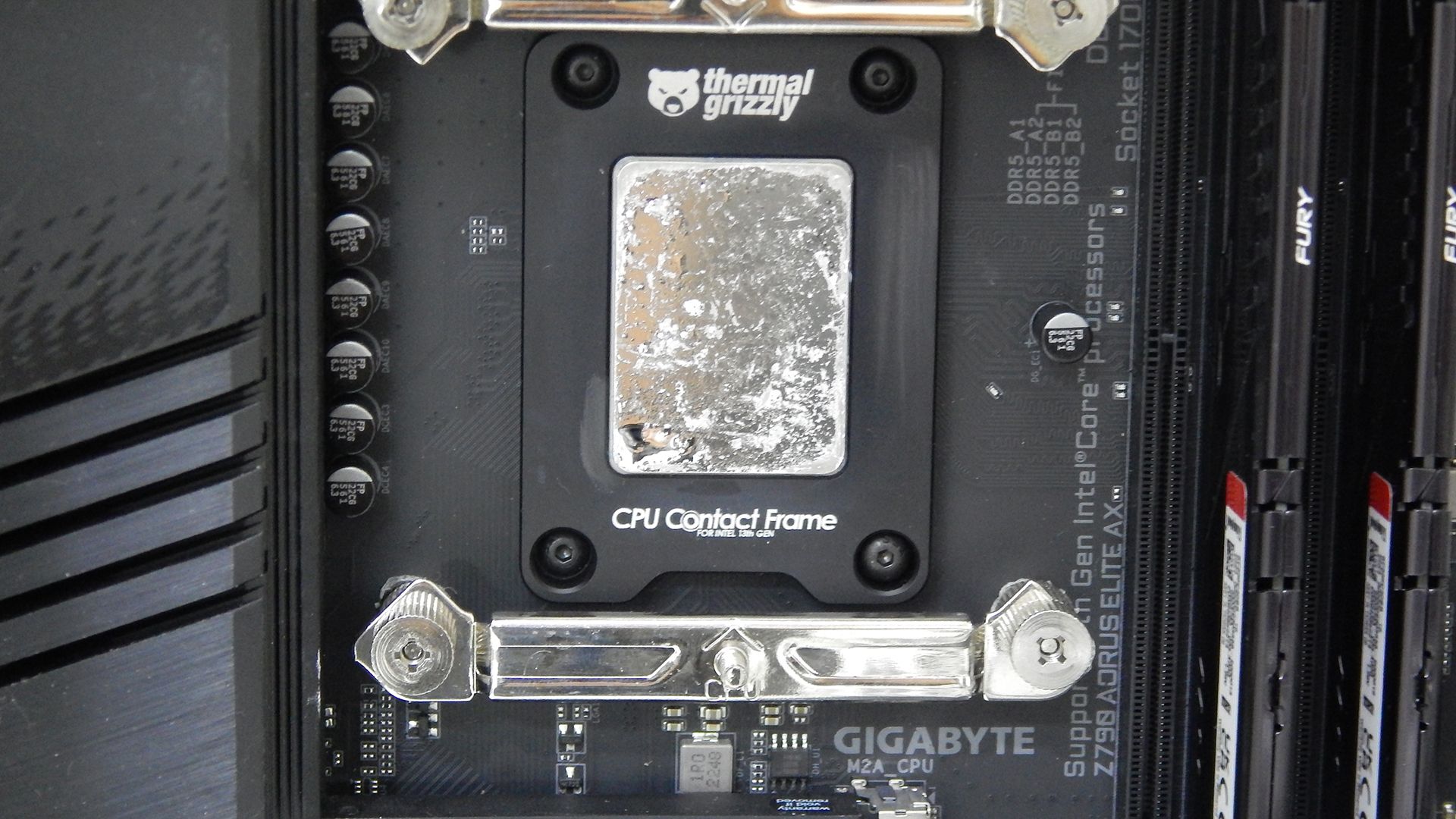

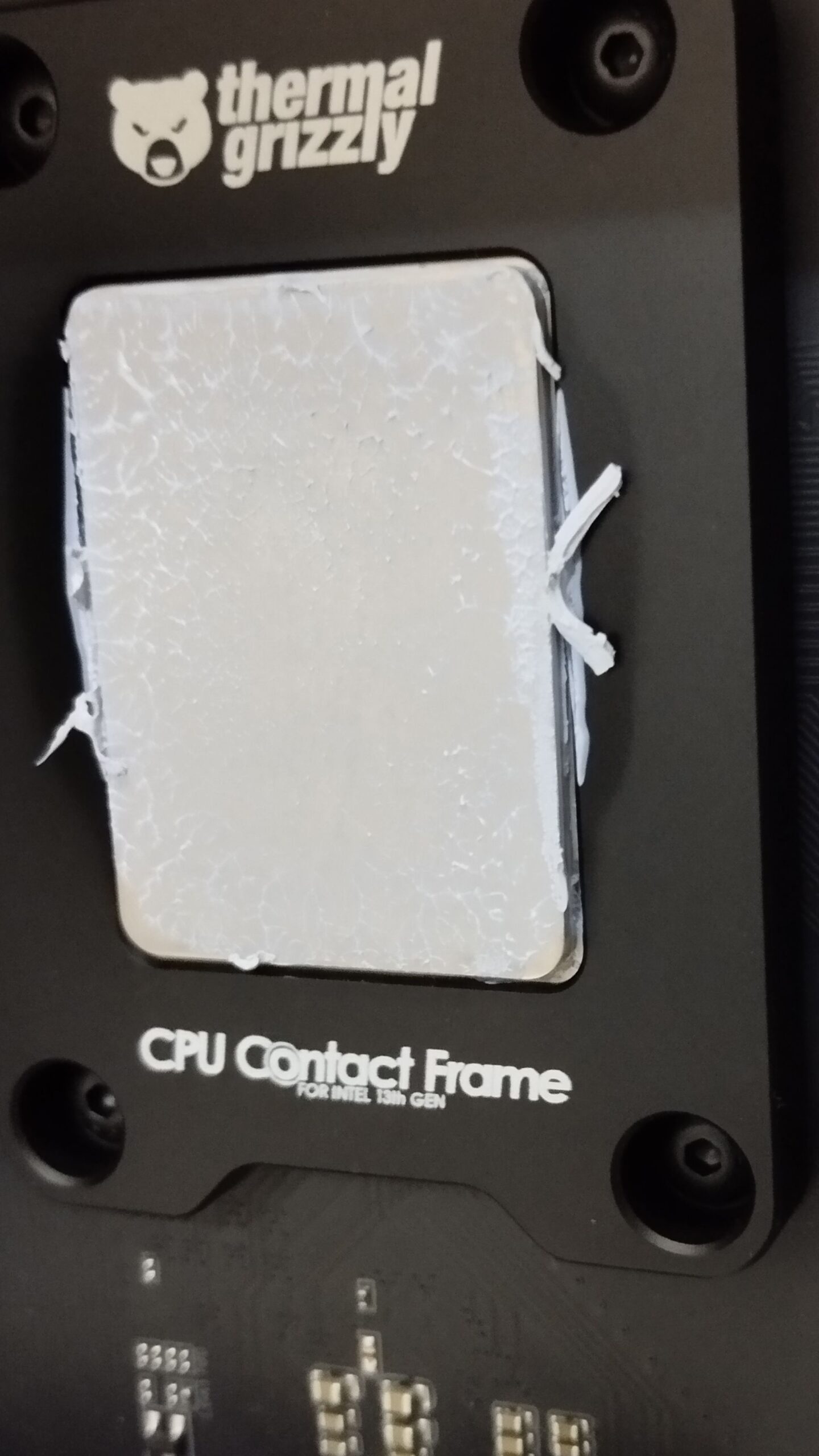

نبذة مختصرة عن إطار Thermal Grizzly CPU CONTACT FRAME:

عند إطلاق INTEL معالجات الجيل الثاني عشر ومن ثم معالجات الجيل الثالث عشر كان هناك مشكلة في درجات الحرارة وليس هذا فقط بل هنالك بعض المعالجات تقوم بالانحناء بسبب ضغط تركيب المبرد أيا كان مائي أو هوائي، حينذاك في المعالجات مع مقبس اللوحة الأم مما يعمل على زيادة درجات الحرارة.

تعريف الإطار: الإطار عبارة عن قطعة من الألومنيوم المقوى الذي يعمل على تثبيت المعالج بدلا من المثبت الأساسي الخاص باللوحة الأم.

الفائدة:

الحصول على أفضل درجات حرارة للمعالج تحت أعلى درجة ضغط يصل لها المعالج، وهذا عن طريق توفير أكبر معدل تلامس مع المبرد مع التأكد من عدم ثني المعالج أثناء التركيب، مع ضمان عدم دخول المعجون الحراري إلى قاعدة المعالج مما يسبب تلف في سنون قاعدة اللوحة الأم.

الفرق بين إطار Thermal Grizzly LGA 1700 و الأنواع الأخرى:

1. تميز إطار Thermal Grizzly LGA 1700 بأنه يقوم بإظهار جزء أطراف المعالج مما يساعد في عملية إزالة المعجون الحراري عند تحديث المبرد أو تجربة مبرد جديد مما يضمن نتائج أفضل، أما الأنواع الأخرى تقوم بإخفاء أطراف المعالج ومع ضغط قاعدة المبرد المصنوعة من الألومنيوم التي تشبه المرأة على المعالج يقوم بعض من المعجون الحراري إلى المعالج ومع الوقت قد يسبب زيادة في درجات الحرارة وتلف المعالج.

2.إطار Thermal Right أرخص من إطار Thermal Grizzly، بالإضافة إلى طريقة التركيب فـ طريقة تركيب الأول أسهل من الثاني حيث يعتمد Thermal Grizzly على نوع معين من المسامير المستخدمة في عملية التركيب مع مفك مخصص لها وذلك يجعل تحكمك في تركيب الإطار أسهل إلى حد ما طبقا لـ الخبرة في التركيب.

4. الاختبارات:

الغرض من الاختبارات هي معرفة قدرة كل معجون حراري على التبريد مع تثبيت درجة حرارة الغرفة 26 درجة مع نفس صندوق الحاسب ونفس الإطار المستخدم بـ الإضافة إلى نفس المعالج والمبرد.

نعتمد في اختبار اليوم استخدام عدة برامج وهم:

1. برنامج Aida64.
2. برنامج Cinebench R23.
3. برنامج GeekBench 3.

أولاً. برنامج Aida64:

يتميز هذا البرنامج بالضغط على كلا من الFPU مع الضغط الأساسي على المعالج.

ثانياُ. برنامج Cinebench R23:

استخدام برنامج CINEBENCH R23 على خاصية اختبار الثبات على مرحلتين وهما مرحلة تعدد الأنوية والأخرى للنواة الواحدة، وذلك من خلال نتيجة ظاهرية طبقا للضغط الواقع على المبرد وكانت النتيجة كما يلي:

ثالثاً. برنامج GeekBench 3:

هو برنامج يستخدم لقياس أداء المعالج بسرعة ودقة عبر الأنظمة الأساسية عن طريق توفير مجموعة من الاختبارات المصممة لقياس أداء المعالج.

5. الملخص:

نلاحظ أن أقل درجات حرارة وأقل سحب طاقة تكون لـ معجون CONDUCTONAUT EXTREME ثم المعجون الحراري Kryonaut Extreme ثم يليهم NT-H2 ويأتي معجون DM9 في المرتبة الأخيرة في كلا من درجة الحرارة وسحب الطاقة.

يجب إدراك أن المعجون CONDUCTONAUT EXTREME له احتياطات عدة من أجل الاستخدام لأن الاستخدام الخاطئ يسبب تلف العديد من قطع الحاسوب لديك.

ولذلك سيكون الأفضل من حيث الأسهل في الأستخدام سيكون كـ الأتي: Kryonaut Extreme ثم  NT-H2 ثم DM9 وأخيرا CONDUCTONAUT EXTREME.

• سيتم تحديث المقالة بـ استمرار عند إتاحة المزيد من المعاجين الحرارية من أجل التجربة.
